A5E32106153 SITRANS Probe LR – MISE EN SERVICE SIMPLIFIEE Page FR-7
mmmmm
Français
2. Retirer environ 70 mm (2,75") de gaine à l'extrémité du câble et faire passer les
câbles dans le collier
1
.
3. Connecter les câbles aux borniers tel qu’illustré. La polarité
est indiquée sur le bornier.
4. Serrer le presse-étoupe pour garantir l’étanchéité.
Fermer le couvercle et serrer les vis. Eviter un serrage
excessif ! (Couple de serrage recommandé 1,1 à 1,7 N-m (10 à
15 in-lb))
MODE RUN et Mode PROGRAM
SITRANS Probe LR fonctionne sous deux modes: RUN et
PROGRAM(mation)
Une fois l’installation effectuée, le système SITRANS Probe LR commute en mode RUN dès la
mise sous tension pour mesurer le niveau de produit. La distance entre la surface du produit et
le point de référence Vide (niveau process vide) est affichée, en mètres. Cela correspond à
l’affichage par défaut dès la mise sous tension.

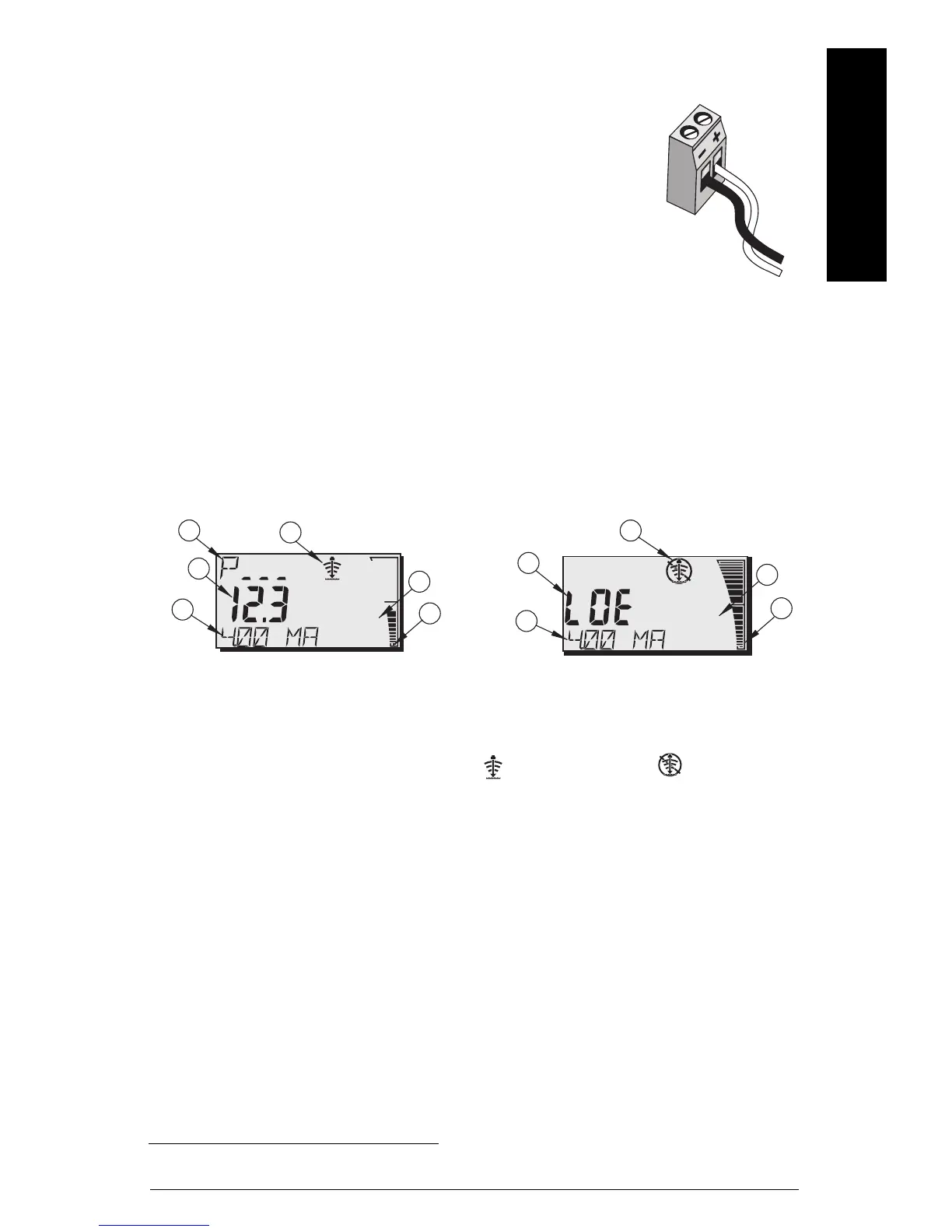

Affichage en mode RUN
Le programmateur portatif permet de contrôler l’afficheur.
Un niveau de fiabilité de l’écho inférieur au seuil défini déclenche la temporisation sécurité-
défaut. A la fin de la temporisation on obtient l'affichage alterné de LOE (Perte d'écho) et de la
lecture, toutes les deux secondes. L'indicateur Echo peu fiable remplace l'Indicateur écho
fiable. La mesure de niveau est affichée dès qu’une lecture correcte est obtenue.
1.
Lorsque le câble est installé sous un tube protecteur, utiliser des bouchons étanches adaptés.
1 – Lecture principale (affichage du niveau, de la distance ou du volume, en unité ou
pourcentage)
2 – Lecture secondaire (affichage du numéro de paramètre associé à la Lecture auxiliaire)
3 – Indicateur de l’état de l’écho : Echo fiable ou Echo peu fiable
4 – Unités ou pourcent
5 – Représentation du niveau de produit (bargraph)
6 – Lecture auxiliaire (l’affichage varie en fonction du paramètre sélectionné : valeur en mA,
distance, ou fiabilité de l’écho, avec unité de mesure, si applicable.)
Fonctionnement normal Fonctionnement Sécurité-Défaut
1
3
4
5
1
3
4
5
2
6
6
