Pagina NL-6 SITRANS Probe LR – QUICK START HANDLEIDING A5E32106153
mmmmm
Nederlands
Bedrading
Voeding
1
Aansluiten SITRANS Probe LR
2
Aansluiten SITRANS Probe LR (vervolgd)
1. Wanneer u het instrument wilt draaien op de procesaansluiting, gebruik dan de
meegeleverde inbussleutel om de 3 mm inbusschroeven los te draaien die de
borgring vergrendelen. Positioneer de eenheid, en draai de schroeven weer aan.
WAARSCHUWINGEN:
DC klemmen moeten worden gevoed vanuit een SELV
1
bron, conform IEC-1010-1
Annex H.
Alle veldbekabeling moet zijn voorzien van een isolatie die geschikt is voor
nominale spanningen.
1.
Safety Extra Low Voltage
Opmerkingen:
• Raadpleeg de Instruction Manual voor volledige instructies voor de bedrading.
• Gebruik afgeschermde, twisted pair kabel (draaddikte AWG14 tot AWG22).
• Er kunnen aparte kabels en doorvoeren
1
nodig zijn om te voldoen aan de standaard
instrumentatie bekabelingsnormen of elektrische regelgeving.
• De niet-metalen behuizing biedt geen continue aarding tussen doorvoeraansluitingen:
Gebruik aardende bussen en jumpers.
2.
Wanneer de kabel door een doorvoer wordt gevoerd, gebruik dan uitsluitend wartels van de goede
maat die zijn goedgekeurd, voor een waterdichte toepassing.
Opmerking: Roteer de behuizing niet na het programmeren en kalibreren van de
tank, anders kan er een fout optreden, veroorzaakt door de polariteitsverschuiving
van de zendpuls.

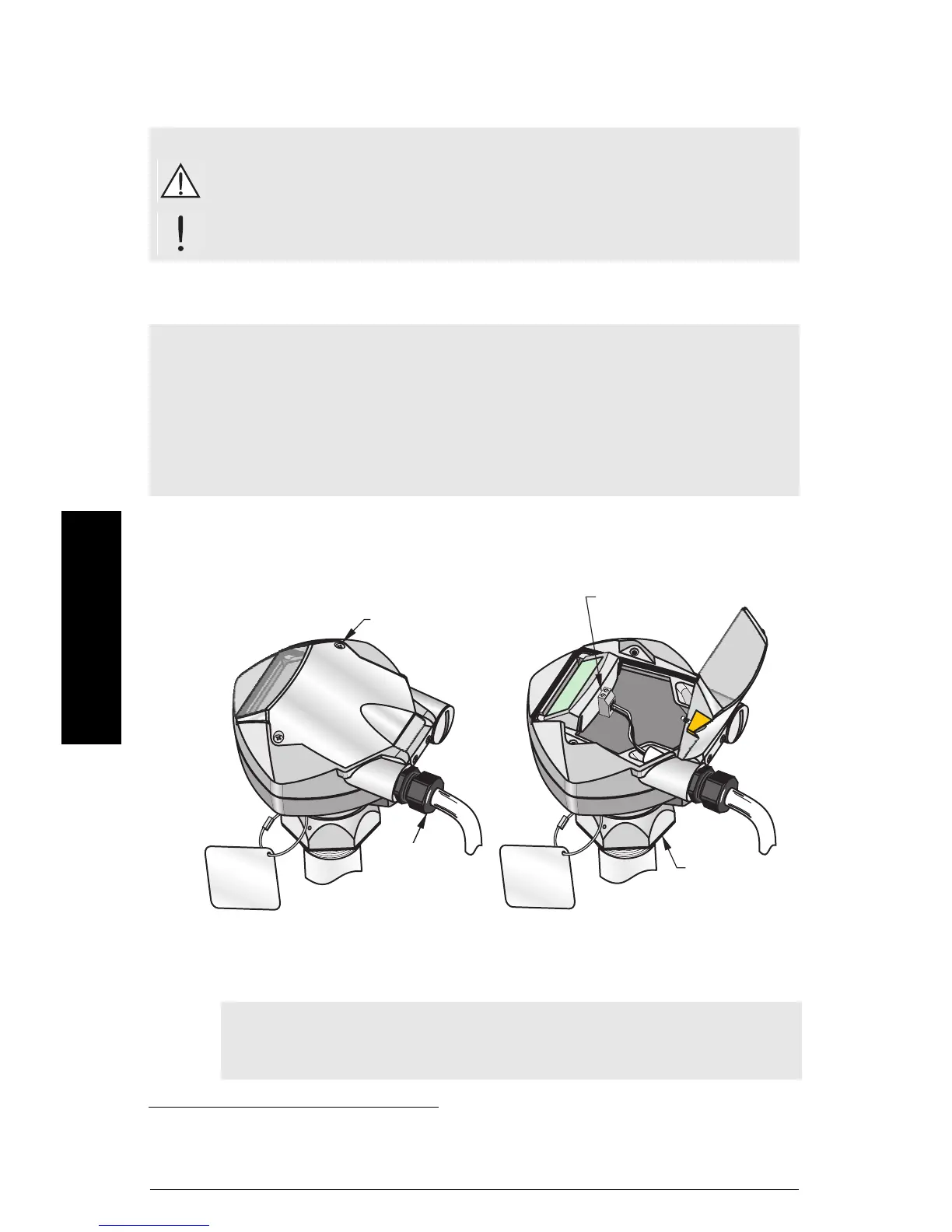

borgring
klemmenblok
dekselschroef (1 van 2)
Schroef de twee dekselschroeven los om het scharnierende
deksel te openen en toegang te krijgen tot het klemmenblok.
kabelontlasting
(of NPT
kabeldoorvoer)
