Conexión eléctrica del SITRANS Probe LR
1
Conexión eléctrica del SITRANS Probe LR (sigue)
1. El usuario puede girar el dispositivo en la conexión roscada. Utilizar la llave Allen
2 mm Allen adjuntada para aflojar los 3 tornillos de fijación del anillo. Colocar el
dispositivo y apretar los tornillos.
2. Pelar el extremo de la cubierta del cable unos 70 mm (2,75") , y pasar los cables a
través del protector
2
.
1.
Safety Extra Low Voltage (voltaje de seguridad especialmente bajo).
Notas:
• Para más detalles acerca del cableado, consulte la versión completa del manual de
instrucciones.
• Utilizar cable par trenzado apantallado (calibre 14-22 AWG).
• Para la instalación électrica deben observarse las normas y disposiciones pertinentes;
1
pueden ser necesarios cables y conductos separados.
• La caja no metálica no provee la conexión a tierra entre conductores: utilizar bornas y
puentes conectables a tierra.
1.
Si se emplean conductos para tender los cables se recomienda utilizar prensaestopas certificados
adecuados para garantizar la estanqueidad.
Nota: Para evitar errores (desplazamiento de polaridad del impulso transmitido)
es recomendable no girar la carcasa después de la programación y la preparación
del tanque.
2.
Si se emplean conductos para tender los cables se recomienda utilizar prensaestopas certificados
adecuados para garantizar la estanqueidad.

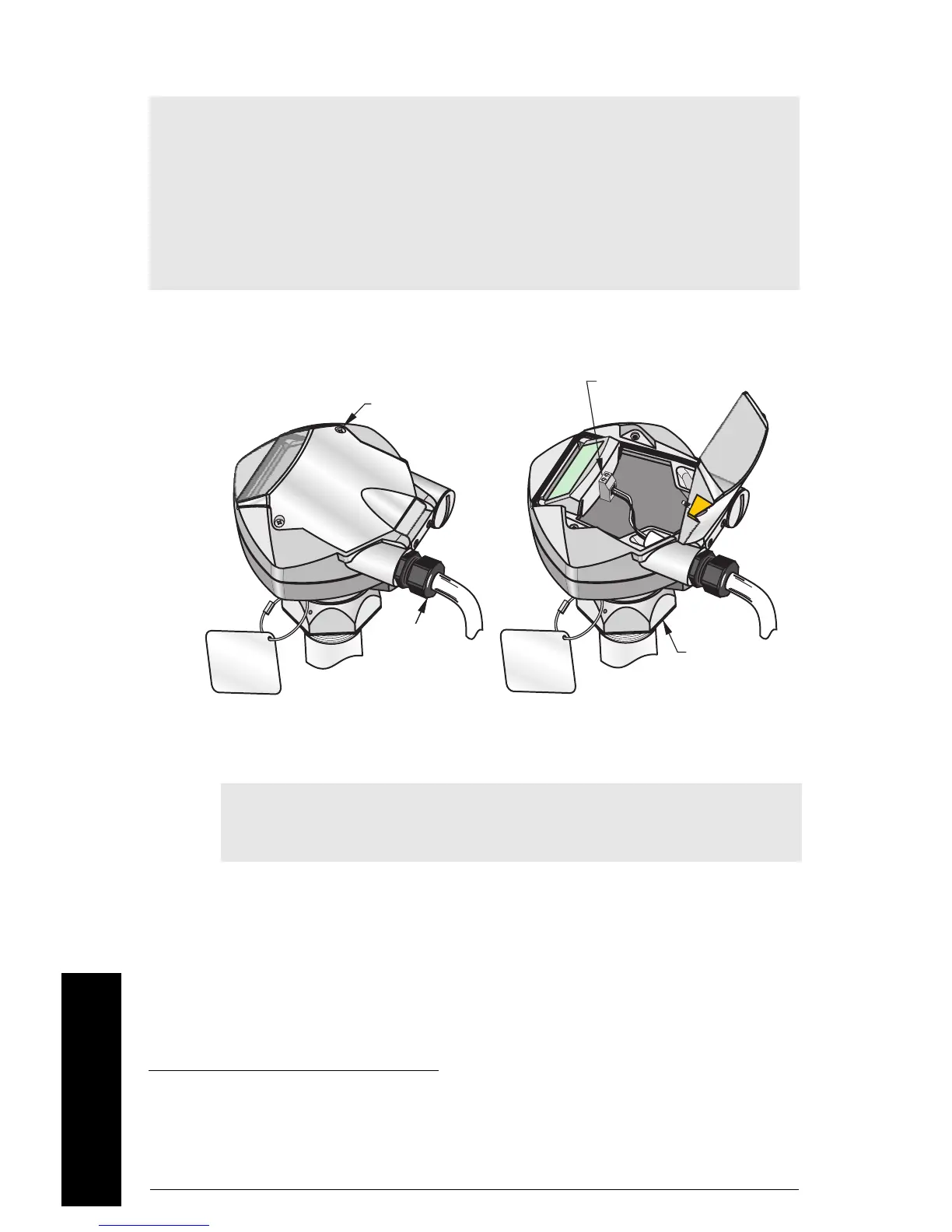

anillo de
fijación
bloque de terminales
tornillo de la tapa (2)
Aflojar los tornillos para abrir la tapa articulada
y acceder al bloque de terminales.
protector
(o entrada
de cable
NPT)
