Seite DE-6 SITRANS Probe LR – KURZANLEITUNG A5E32106153
new
Anschluss des SITRANS Probe LR
1
Anschluss des SITRANS Probe LR (Fortsetzung)
1. Um das Gerät auf dem Prozessanschluss zu drehen, verwenden Sie den mitgeliefer-
ten 2 mm Inbusschlüssel. Lockern Sie damit die 3 Stellschrauben, die den Sechs-
kantring sichern. Richten Sie das Gerät aus und ziehen Sie die Schrauben wieder
an.
2. Isolieren Sie den Kabelmantel ca. 70 mm (2,75") vom Ende des Kabels ab und führen
Sie die Adern durch die Zugentlastung ein
2
.
Hinweise:
• Für ausführliche Anweisungen zum Anschluss schlagen Sie bitte in der Betriebsanleitung
nach.
• Verwenden Sie geschirmtes Kabel mit verdrilltem Aderpaar (Leitungsquerschnitt AWG14
bis AWG22).
• Eine getrennte Leitungsverlegung
1
kann erforderlich sein, um Standardanforderungen an
den Anschluss oder elektrische Richtlinien zu erfüllen.
• Das Gehäuse ist schutzisoliert und besitzt keine stetige Erdverbindung zu der Klemm-
leiste. Verwenden Sie geeignete Durchführungen.
1.
Bei einer Kabeleinführung über Schutzrohr (Conduit) verwenden Sie nur zugelassene Rohrverschrau-
bungen geeigneter Größe für wassergeschützte Applikationen.
Hinweis: Nach der Programmierung und Kalibrierung des Behälters darf das
Gehäuse nicht mehr gedreht werden; dies könnte Fehler durch eine Polaritätsver-
lagerung des Sendeimpulses verursachen.
2.
Bei einer Kabeleinführung über Schutzrohr (Conduit) verwenden Sie nur zugelassene Rohrverschrau-
bungen geeigneter Größe für wassergeschützte Applikationen.

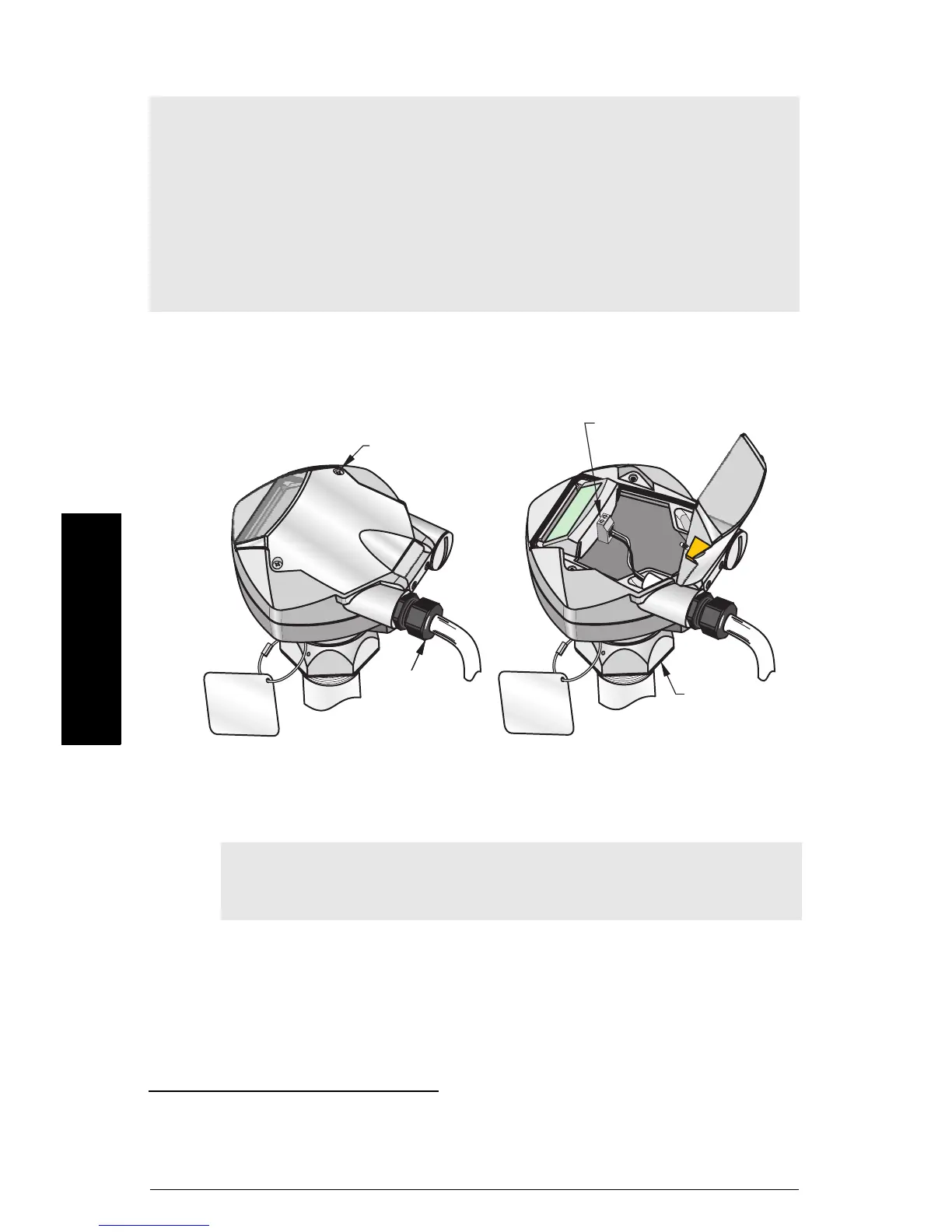

Sechskantring
Klemmleiste
Deckelschraube (1 von 2)
Schrauben Sie die beiden Deckelschrauben ab, um den
Klappdeckel zu öffnen und an die Klemmleiste zu gelangen.
Zugentlas-
tung (oder
NPT-Kabel-
einführung)
