A5E32106153 SITRANS Probe LR – QUICK START HANDLEIDING Pagina NL-5
mmmmm
Nederlands
Montage-instructies
• Zorg er vóór het aanbrengen van de SITRANS Probe LR in de montage-aansluiting voor
dat de schroefdraadaansluitingen van hetzelfde type zijn zodat ze niet beschadigd raken.
• Schroef de SITRANS Probe LR gewoon in de procesaansluiting, handvast aandraaien.
• Voor druktoepassingen is het nodig om PTFE-tape (of een ander
schroefdraadafdichtmiddel) te gebruiken en vervolgens de procesaansluiting meer dan
handvast aandraaien. Het maximale aandraaimoment is 40 Nm (30 ft-lbs).
• Gebruik, om de behuizing te draaien, een 2 mm Allen key de drie schroeven waarmee de
borgring is bevestigd. Draai de schroeven aan wanneer de behuizing is gepositioneerd
zoals gewenst.

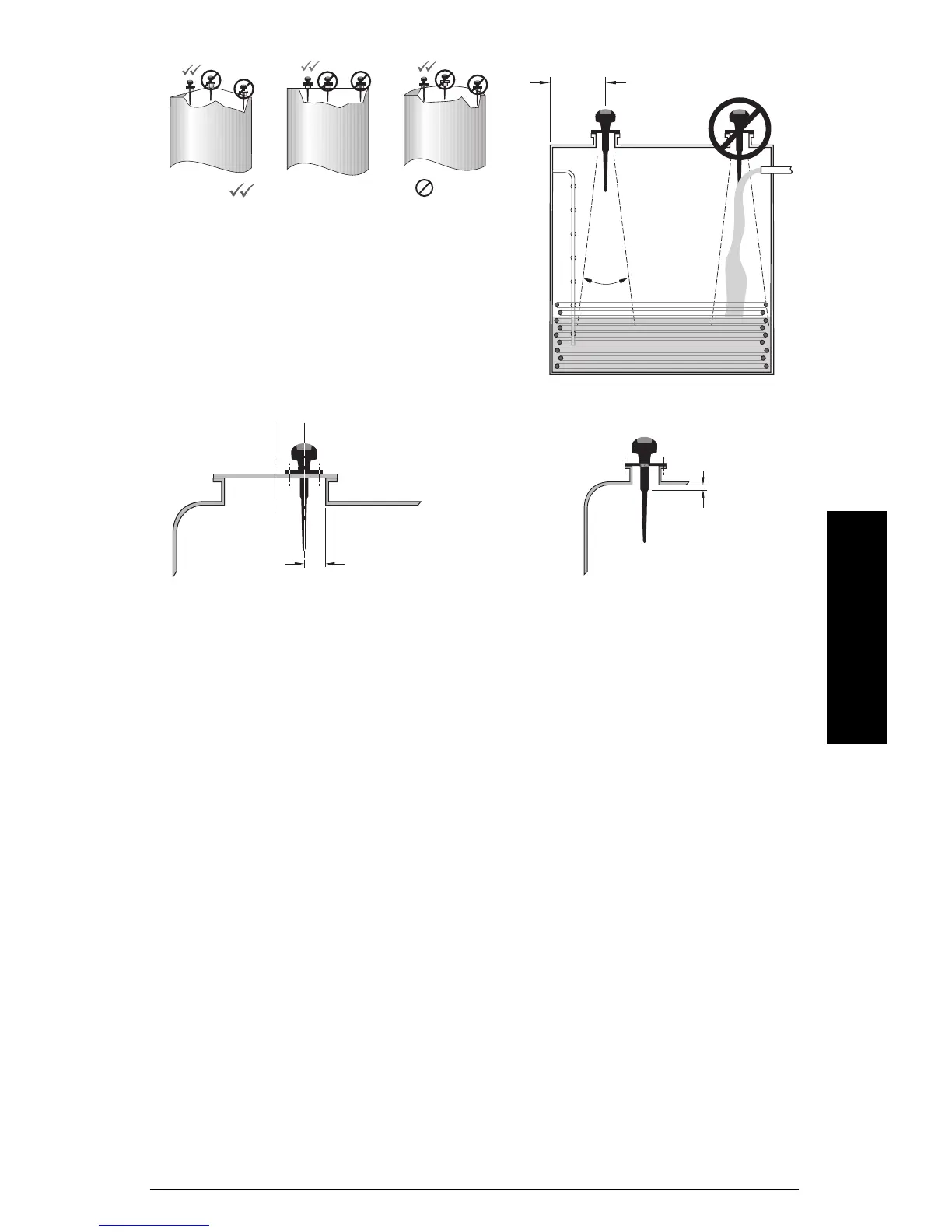

Vlak
Parabolisch
Conisch
min. 300 mm (1 ft.) voor
elke 3 m (10 ft.) tankhoogte
bundel
hoek
28
o
• Plaats de antenne niet bij de zijwand, om
interferentie van indirecte echo's te voorkomen.
• Voorkom interferentie van objecten zoals
ladders en leidingen, die stoorecho's kunnen
veroorzaken.
• Voorkom interferentie als gevolg van de
vulstroom.
minimum
100 mm (4")
minimum
10 mm (0.4")
Plaats, voor optimale signaalomstandigheden op een mangatdeksel, de antenne niet in het
midden van het deksel, maar 100 mm (4”) vanaf de zijkant van het mangat.
• Gebruik de 100 mm (4") afscherming op nozzles met een lengte van 100 mm (4") of
minder.
• Gebruik de 250 mm (10") afscherming op nozzles met een lengte van 250 mm (10") of
minder.
Montage op een tubelure Montage op een mangatdeksel
