Pagina IT-6 SITRANS Probe LR – AVVIO RAPIDO A5E32106153
mmmmm
Italiano
Collegamento elettrico
Alimentazione
1
Collegamenti SITRANS Probe LR
2
Collegamento del SITRANS Probe LR (continua)
1. Per ruotare l'apparecchio sull'attacco di collegamento al sistema, utilizzare la
chiave per brugole da 2 mm in dotazione per allentare le 3 viti a esagono incassato
ATTENZIONE:
I terminale CC devono essere alimentati da una fonte SELV
1
in conformità con la
direttiva IEC-1010-1 Allegato H.
Tutti i collegamenti elettrici di campo devono disporre di adeguato isolamento
per le tensioni di esercizio.
1.
Safety Extra Low Voltage (bassissima tensione di sicurezza)
Note:
• I collegamenti elettrici sono descritti in dettaglio nel manuale d'uso integrale.
• E' consigliabile utilizzare un cavo bifilare ritorto e schermato (calibro per fili da AWG14 a
AWG22).
• Potrà essere necessario separare i cavi e conduit
1
in conformità con le procedure
standard di cablaggio della strumentazione o con codici locali per materiali elettrici.
• La custodia non metallica non fornisce un collegamento a terra continuo tra i conduttori.
Utilizzare pertanto boccole e ponticelli di messa a terra.
2.
Se il cavo viene inserito in un tubo protettivo o conduit, utilizzare un pressatubo di dimensioni adatte
per garantire la tenuta stagna.

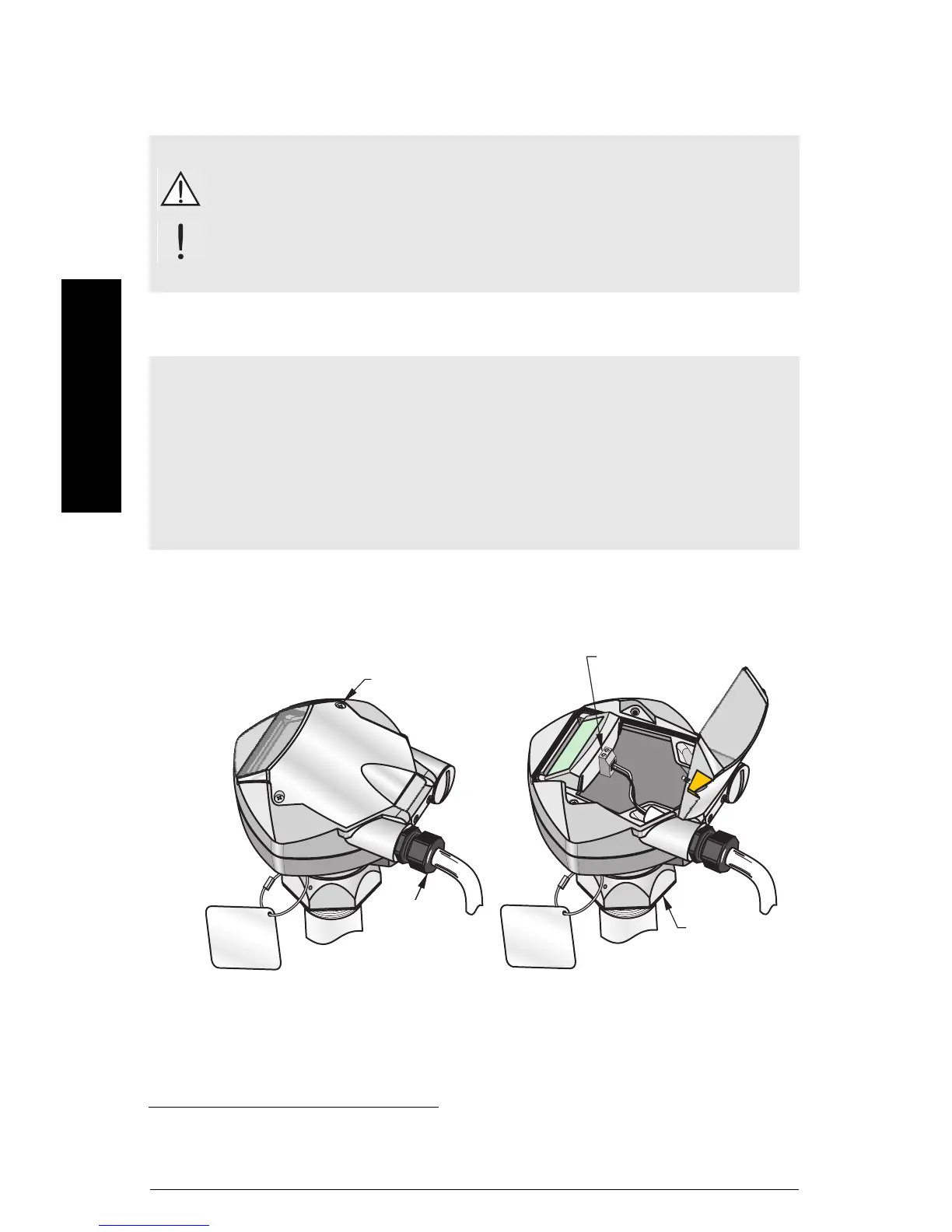

ghiera di
bloccaggio
blocco terminale
vite del coperchio (1 di 2)
Allentare le due viti del coperchio per rimuovere il coperchio
a cerniera e accedere al blocco terminale.
serracavo
(o ingresso
cavo NPT)
