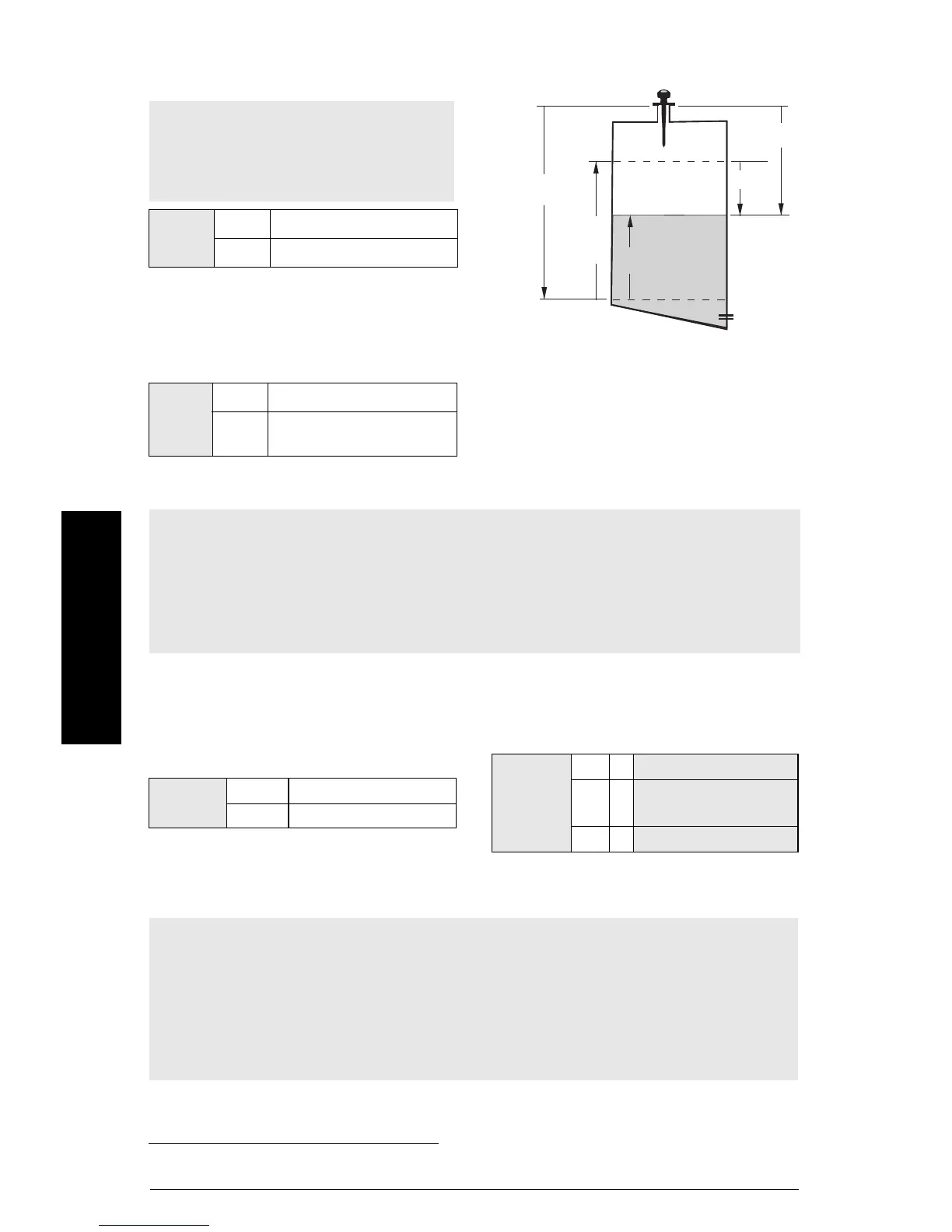

Pagina NL-12 SITRANS Probe LR – QUICK START HANDLEIDING A5E32106153
mmmmm
Nederlands
5. Stel proces leeg niveau in (P006:
Leeg)
Leeg kan worden ingesteld op elke afstand:
niet noodzakelijkerwijze de bodem van de
tank.
6. Stel Meetbereik in (P007: Bereik)
Bereik kan worden ingesteld op elke
gewenste afstand boven het Leeg niveau.
7. Minimaliseer ongewenste
reflecties: Stel P838 in
(Automatische stoorecho-
onderdrukkingsafstand)
8. Schakel foute echo onderdrukking
in: Stel P837 in, automatische
onderdrukking stoorecho .
Opmerking:
Door het instellen van P006 wordt Bereik
gereset, wanneer het niet eerder is
ingesteld op een andere waarde.
waarde
Bereik 0.0000 tot 20.00 m (65.6 ft)
Default 20,00 m (65.6 ft) max. bereik
Waarde
Bereik 0.0000 tot 20.00 m (65.6 ft)
Default
19,56 m (64.1 ft) (Zie opmer-
king op volgende pagina)
P007
P006
(100% niveau)
(0% niveau)
Niveau
Leeg
Bereik
reference point
(referentiepunt)
Ruimte
Afstand
Opmerkingen:
• De default instelling voor Bereik is gebaseerd op Bedrijf (P001) en Leeg (P006). Bereik
wordt ingesteld op Leeg minus 110% van de Blanking afstand
11
, tenzij Bedrijf is ingesteld
op Afstand (P001=3). In dat geval wordt Bereik ingesteld op de Leeg afstand.
• Voorkom altijd dat het bewaakte oppervlak binnen 0,3 m (1 ft) van het antenne-oppervlak
komt.
waarde
Bereik:
0.0000 tot 20.00 m (65.6 ft)
* 1,000 m (3.28 ft)
waarde
0
OFF
1*
Gebruik aangeleerde
TVT
2
Leren
Gebruik P837 en P838 (voer deze functies uit bij lage tankniveaus)
1
Opmerkingen:
• P837 en P838 moeten in combinatie worden gebruikt om de TVT (Time Varying Threshold)
curve in te stellen.
• Gebruik deze functie alleen wanneer er tenminste 2 m (6.5 ft) afstand is van het
referentiepunt tot het materiaaloppervlak.
• Stel P837 en P838 tijdens het opstarten in, indien mogelijk
• Wanneer de tank is uitgerust met een roerwerk, moet dit roerwerk draaien.
1.
Standaard instelling voor Blanking is 0,3 m (1 ft) plus afschermingslengte.
