OM 803 us – Edition 3.7 * 803b320.fm 3-5
Operation

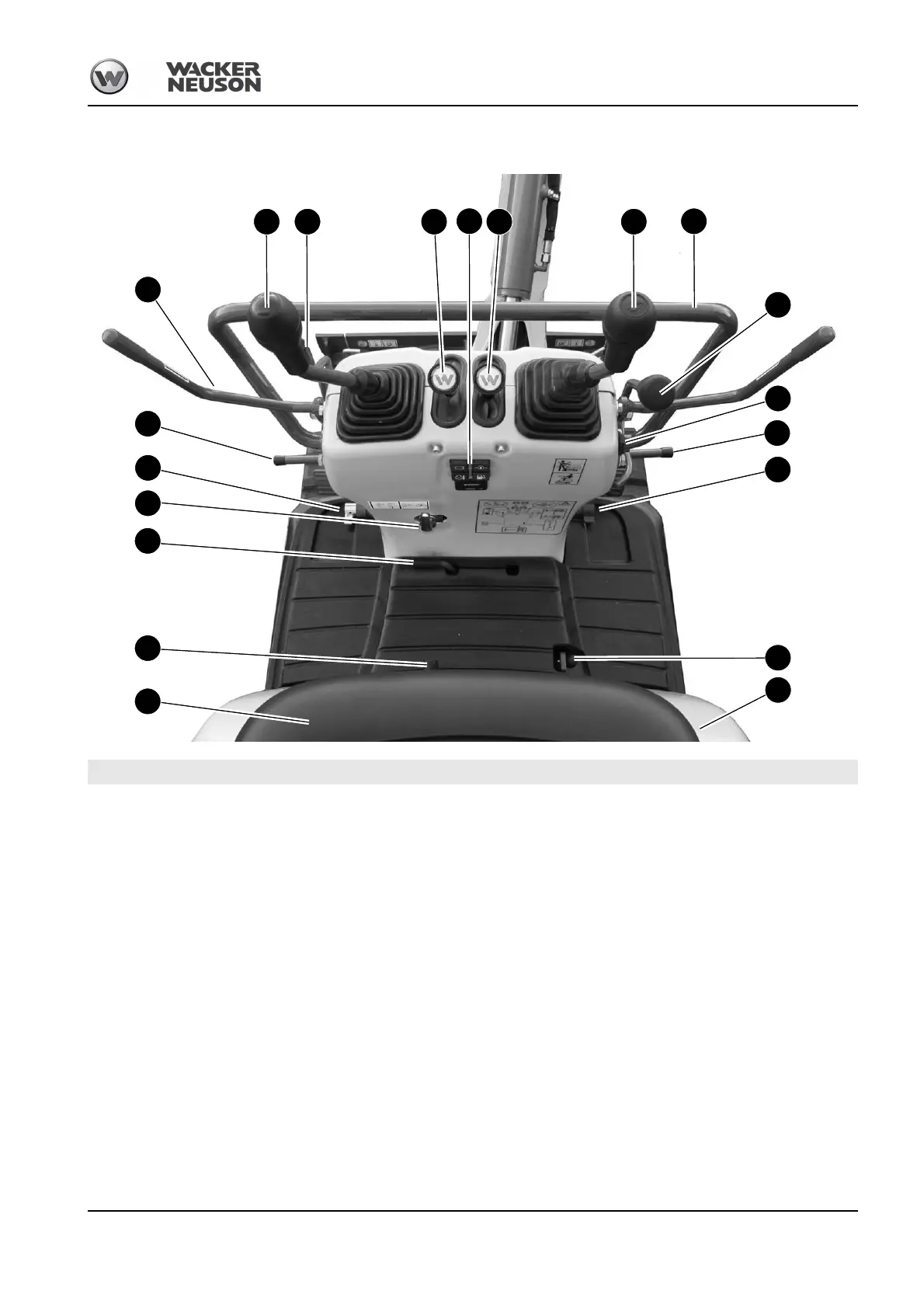

3.2 Control stand overview (from serial no. AI00815)
4
6
1
2
3
5
7
8
10
11
11
12
1314 15 16 17
9
18
19
Pos. Description For more information see page
1 Operator seat.....................................................................................................................................................................3-28
2 Upper carriage lock............................................................................................................................................................3-25
3 Engine cover lock ..............................................................................................................................................................3-41
4Starter................................................................................................................................................................................3-10
5 Stabilizer blade/telescopic travel gear lever ..............................................................................................................3-22,3-24
6 Stabilizer blade/telescopic travel gear changeover lever...................................................................................................3-24
7 Boom swivel pedal.............................................................................................................................................................3-53
8 Engine cover......................................................................................................................................................................3-42
9 Handhold
10 Auxiliary hydraulics pedal ..................................................................................................................................................3-55
11 Footrest
12 Lock lever ..........................................................................................................................................................................3-62
13 Throttle...............................................................................................................................................................................3-10
14 Control lever (left) ..............................................................................................................................................................3-52
15 Travel lever (left)................................................................................................................................................................3-16
16 Travel lever (right)..............................................................................................................................................................3-16
17 Control lever (right)............................................................................................................................................................3-52
18 Display element ...................................................................................................................................................................3-6
19 Lever for switching over hammer/grab operation (option) .................................................................................................3-75
