LTP51 H FI Käyttöohjeet
© Atlas Copco Industrial Technique AB - 9836 938172 72
125
Lisätietoja on Atlas Copco Industrial Power Toolsin luettelossa (tilausnumero
9837 3000 01).
Ohjeet
Kiristysmomentti
Tarkan toiminnan ja turvallisuuden vuoksi ruuvinvääntimen kiristysmomentti
on säädettävä tarkasti suhteessa ruuviliitokseen. Tarkista kysymyksessä olevan
liitoksen kiristysvaatimus.

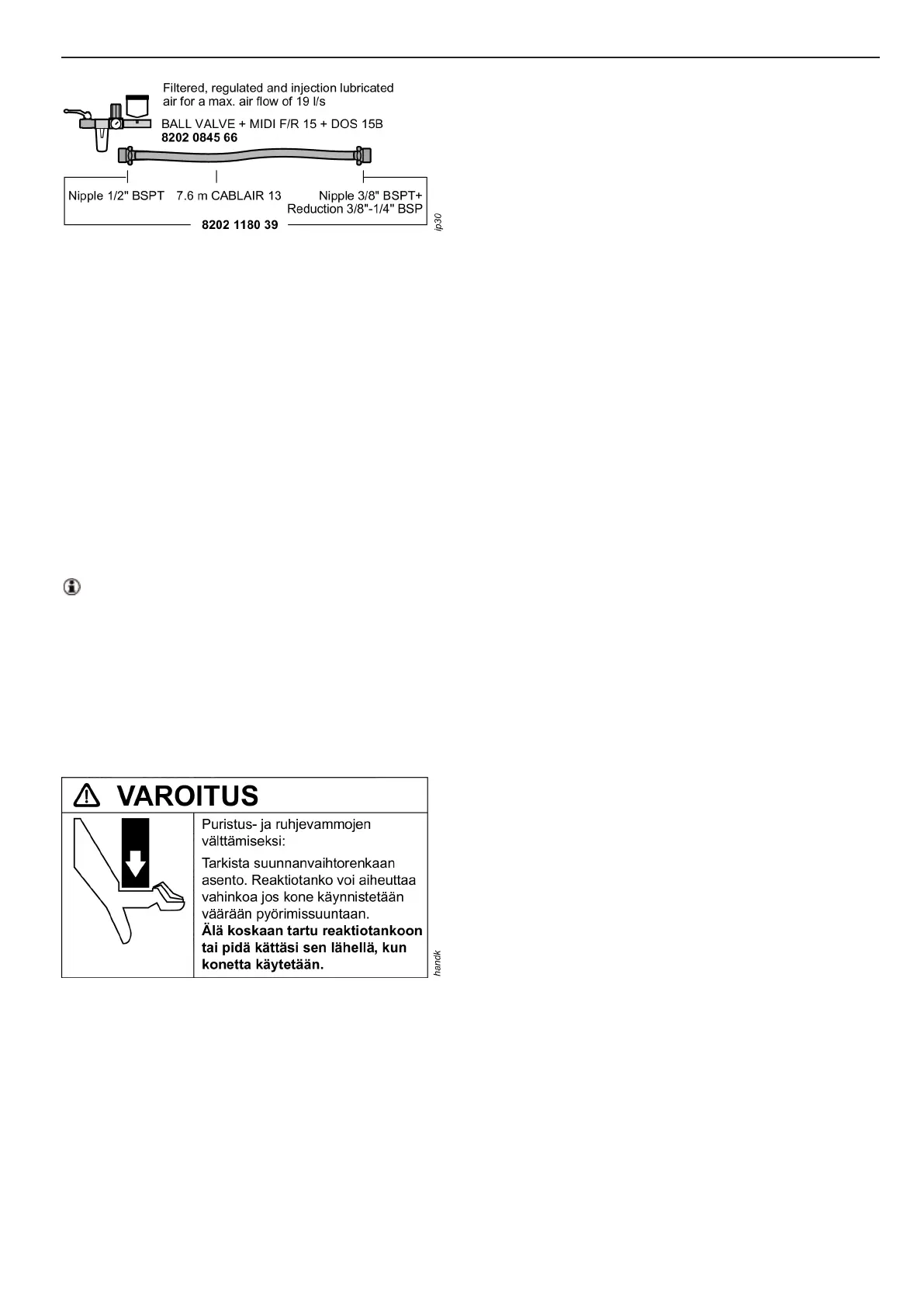

Ilmanpaine säädetään mahdollisimman korkeaksi, korkeintaan 6,3 bar saakka –
käyttämällä apuna paineilman säädintä. Suositamme Atlas Copcon MIDI REG
15 – tyyppisen säätimen asentamista.
Löysää lukkoruuvi ja säädä momentti ruuvin avulla. Ruuvin kääntäminen
myötäpäivään lisää painetta. Säädön jälkeen kiristä ruuvia.
Jos sulku suoritetaan korkeilla kierrosluvuilla, mikä aiheuttaa suurta
momentin hajoamista, suositamme ilmanpaineen alentamista.
Kiristysmomentin tarkastaminen
Suositettavat välineet ovat Atlas Copcon momentin analysaattori, ACTA 3000
sekä sopivan kokoinen välitön ilmaisin, IRTT yhdessä käytettävissä olevien
koeliitosten kanssa.
Reaktiotanko
Reaktiotangon (katso Huolto-ohjeissa olevaa kuvaa) asennus ja käyttö:
1 Reaktiotangon muotoilu (katso kuva A)
Reaktiotanko on muotoiltava sopimaan kiinteään tukeen. Reaktiotangon
kosketuspinnan on oltava varjostetulla alueella (F, jotta työkalun laakerit
ja reaktiotanko eivät ylikuormittuisi (katso kuva A).
• Mittaa käytettävän kuusioholkin etäisyys (L). Merkitse pisteet (A ja B)
paperiarkille.
• Taulukosta nro 1 käy ilmi kulma (α), joka vastaa koneen läpimitta (D) ja
kiristysmomenttia. Vedä viiva pisteestä (A) (kulmaα) keskiviivasta (A – C).
