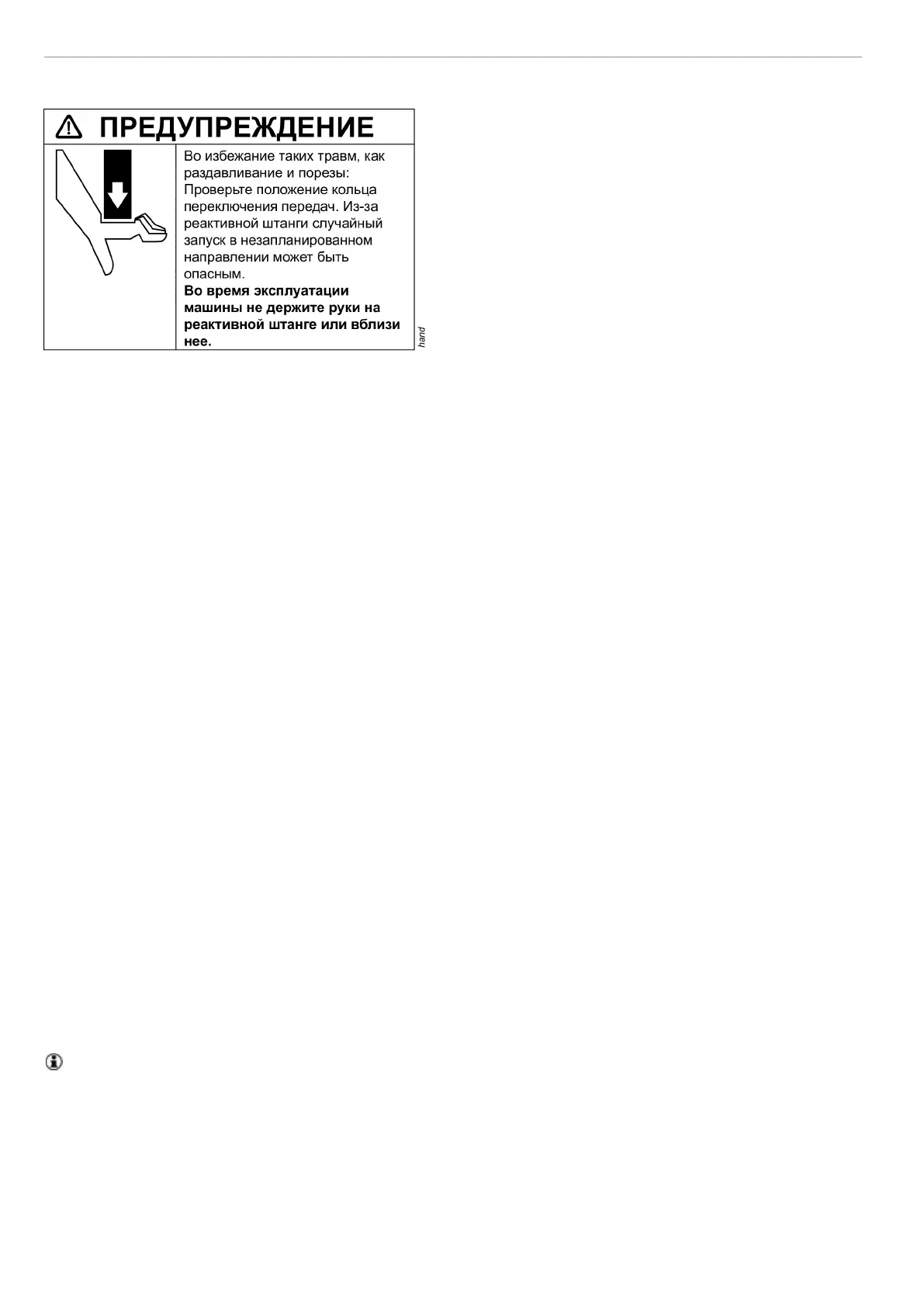

Опорная штанга
Установите и используйте опорную штангу крутящего момента (см. рис. в
инструкции по эксплуатации) следующими способами:
1. Придание формы опорной штанге, рис. A
Опорной штанге крутящего момента необходимо придать форму для сбор-
ки с жесткой опорой. Чтобы избежать перегрузки подшипников приво-
да инструмента и опорной штанги, точка контакта на опорной штан-
ге должна быть внутри затененной зоны (F), см. рис. A.
• Измерьте расстояние (L) для использования шестигранной муфты. От-
метьте точки (A и B) на бумаге.
• Сверьтесь с таблицей № 1 чтобы найти угол (α), соответствующий диа-
метру (D) инструмента и крутящему моменту затяжки. Проведите ли-
нию от точки (A) под углом (α) к центральной линии (A – С).
• Проведите линию (B – E) под прямым углом (90
o
) к центральной линии
(A – C) инструмента из точки (B). Начав с точки (B), проведите две ли-
нии под углами +15
o
и -15
o
к линии, отмеченной 90
o
.
• Отметьте зону (F) между проведенными линиями.
• Отрегулируйте форму опорной штанги так, чтобы точка контакта (K)
попадала в отмеченную зону (F). Минимальное усилие разрыва до-
стигается при нахождении точки контакта (K) вблизи или на ли-
нии (B – E).
• Если точка контакта попадает внутрь угла (α), в зону (G), то существу-
ет угроза перегрузки подшипников привода инструмента и деформа-
ции опорной штанги.
• Если точка контакта находится вне пределов углов ±15
o
– в зонах (H) –
то существует угроза быстрого износа шестигранной муфты и сниже-
ния точности крутящего момента.
2. Изгиб, рис. B
• Нагрейте участок до красного цвета.
Рекомендуется концентрировать нагрев на внутреннем радиусе, чтобы
не снизить исходную ширину (W), см. рис. B.
• После изгиба немного охладите при комнатной температуре и затем
остудите.
• Чтобы опорная штанга крутящего момента была как можно легче, ре-
комендуется формировать секцию снаружи изгиба, как показано на
рис. B.
