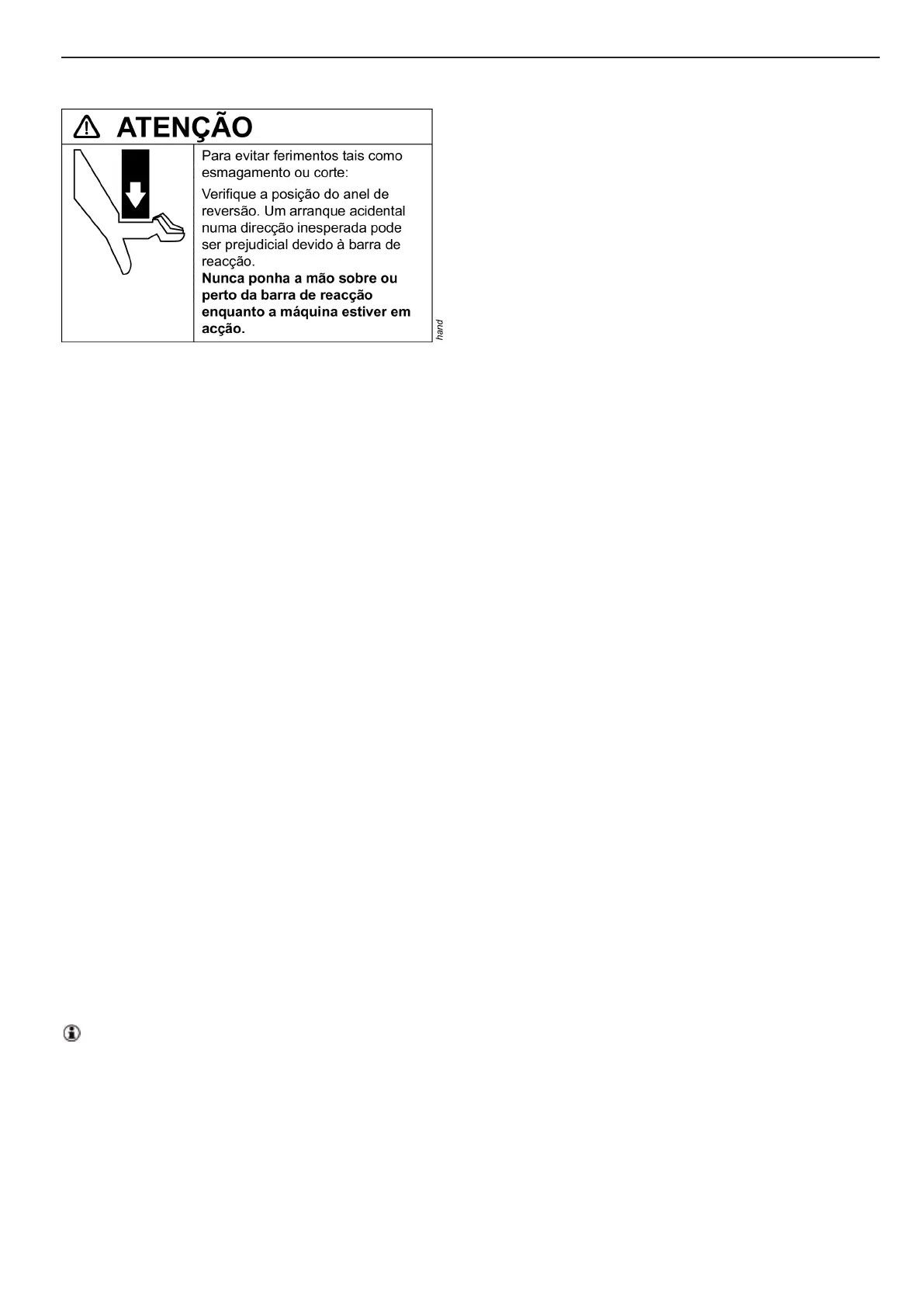

Barra de reacção
Adapte e use a barra de reacção (ver figura nas Instruções de Manutenção) ao
binário da seguinte maneira:
1 Formando a barra de reacção, Fig. A
Uma barra de reacção de binário deve ser formada a fim de coincidir com um
suporte fixo adequado. Para evitar a sobrecarga, dos rolamentos do
accionador da ferramenta e da barra de reacção, o ponto de contacto na
barra de reacção deve ser dentro da área sombreada (F), ver Fig. A.
• Meça a distância (L) a usar para a manga hexagonal. Marque os pontos (A e
B) numa folha de papel.
• Consulte a Tabela nº1 para encontrar o ângulo (α) aplicável ao diâmetro (D)
da máquina e o binário de aperto em questão. Faça uma linha do ponto (A)
com ânguloα) da linha do centro (A – C).
• Faça uma linha (B – E) em ângulo recto (90
o
em relação à linha do centro
(A – C) da máquina a partir do ponto (B). Partindo do ponto (B), faça duas
linhas de ângulos +15
o
e -15
o
respectivamente com a linha marcada de 90
o
.
• Marque a área (F) entre as linhas desenhadas.
• Adapte a forma da barra de reacção de forma a que o ponto de contacto (K)
coincida com a área marcada (F). A força mínima de ruptura é obtida se o
ponto de contacto (K) estiver sobre ou perto da linha (B – E).
• Se o ponto de contacto incidir dentro do ângulo (α) – na área (G) – haverá o
risco de sobrecarga dos rolamentos do accionador da máquina e de
deformação da barra de reacção.
• Se o ponto de contacto estiver fora dos ângulos ± 15
o
– nas áreas (H) –
haverá o risco de desgaste rápido da manga hexagonal e de diminuição da
precisão do binário.
2 Dobragem, Fig. B
• Aqueça a zona até ao rubro.
Recomenda-se a concentração do calor sobre o raio interior de forma a não
alterar a largura inicial (W), ver Fig. B.
• Depois de dobrar, deixe ficar um pouco à temperatura ambiente e depois
arrefeça.
• Para ter a barra de reacção mais leve possível recomenda-se que a secção de
fora da curva tenha a forma mostrada na Fig. B.
