LTP51 H FR Consignes d'utilisation et de sécurité
© Atlas Copco Industrial Technique AB - 9836 938172 72
21

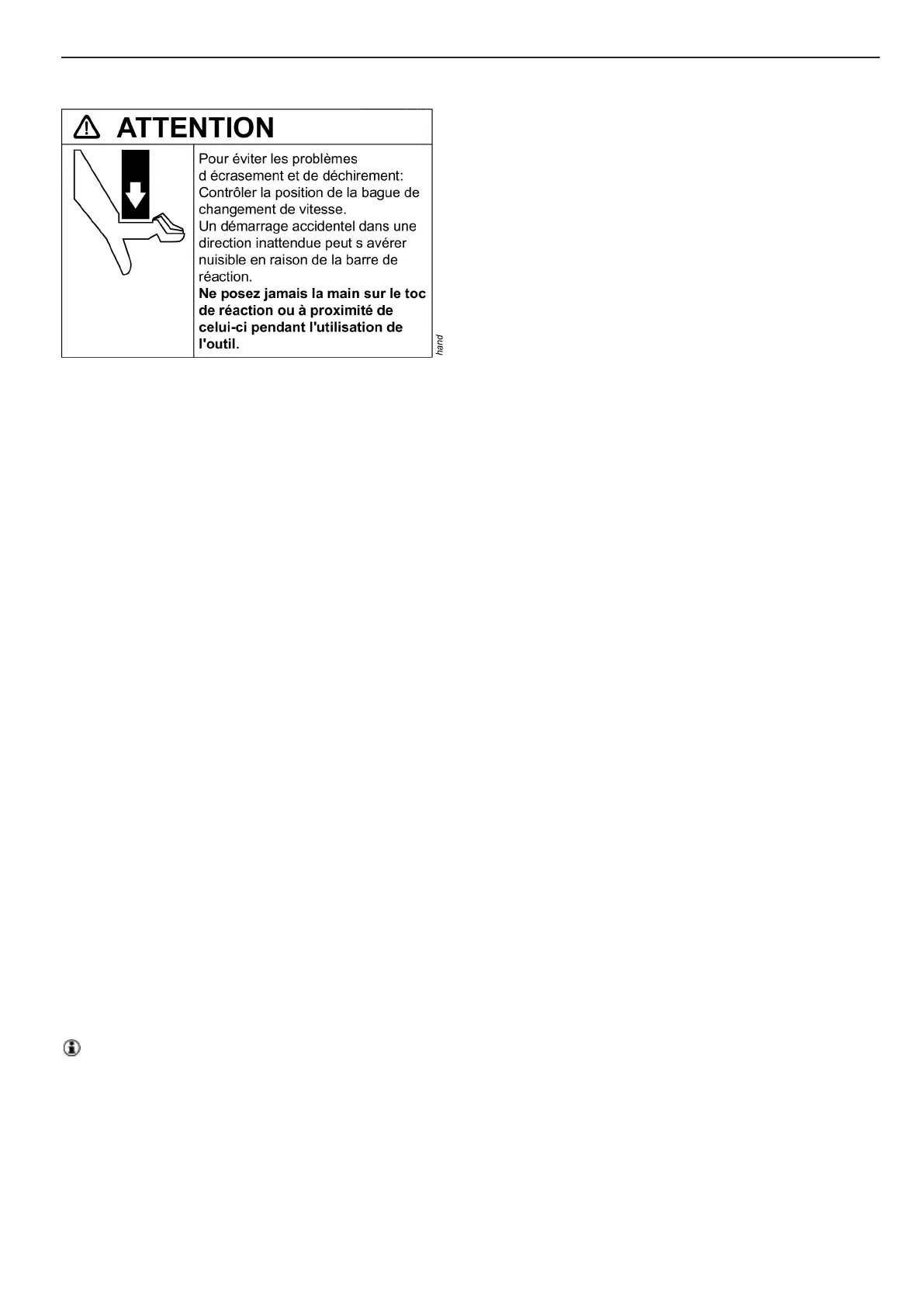

Toc de réaction
Adaptez et utilisez le toc de réaction (consultez la figure des instructions de ser-
vice) comme suit :
1 Préparation du toc, fig. A
Le toc doit être adapté à une surface de calage appropriée. Pour éviter toute
surcharge des roulements du carré d’entraînement de l’outil et du toc, le
point de calage doit se trouver dans la zone hachurée (F) de la fig. A.
• Mesurez la distance (L) correspondant à la douille hexagonale à utiliser. Ins-
crivez les points (A et B) sur une feuille de papier.
• Dans le tableau No.1, relevez l’angle (α) qui correspond au diamètre (D) de
l’outil et au couple de serrage à appliquer. Du point (A), tracez une ligne
formant un angle (α) avec l’axe (A – C).
• Du point (B), tracez une ligne (B – E) perpendiculaire à l’axe (A – C) de
l’outil. Du même point (B), tracez deux lignes formant un angle de +15
o
et
-15
o
avec la ligne (B – E).
• Marquez la zone (F) délimitée par les lignes.
• Adaptez la forme du toc de façon à ce que le point de calage (K) tombe dans
la zone que vous avez marquée (F). Vous obtenez la plus petite force de
rupture lorsque le point de calage (K) se trouve sur la ligne (B – E) ou à
proximité de celle-ci.
• Si le point de calage appartient à l’angle (α) – dans la zone (G) – il existe un
risque de surcharge des roulements du carré d’entraînement de l’outil et de
déformation du toc.
• Si le point de calage se trouve à l’extérieur des angles ± 15
o
– dans les zones
(H) – il existe un risque d’usure rapide de la douille hexagonale et la préci-
sion du couple diminue.
2 Cintrage, fig. B
• Chauffez le toc au rouge.
Il est conseillé de chauffer l’intérieur de la flexion à une température plus
élevée afin que la largeur d’origine (W) ne diminue pas, voir fig. B.
• Après cintrage, laissez la température revenir au niveau de la température
ambiante, puis refroidissez.
• Pour alléger le toc dans la mesure du possible, il est recommandé de former
la partie hors du coude de la manière illustrée à la fig. B.
