Säkerhet och operatörsinstruktion SV LTP51 H
138
© Atlas Copco Industrial Technique AB - 9836 938172 72
Mer information finns i Atlas Copco Power Tools katalog över
industriapplikationer, beställningsnummer 9837 3000 01.
Handhavande
Åtdragningsmoment
För att få en god åtdragningsnoggrannhet och driftsäkerhet skall
åtdragningsmomentet vara korrekt för skruvförbandet. Prova inställt
åtdragningsmoment på det aktuella förbandet.

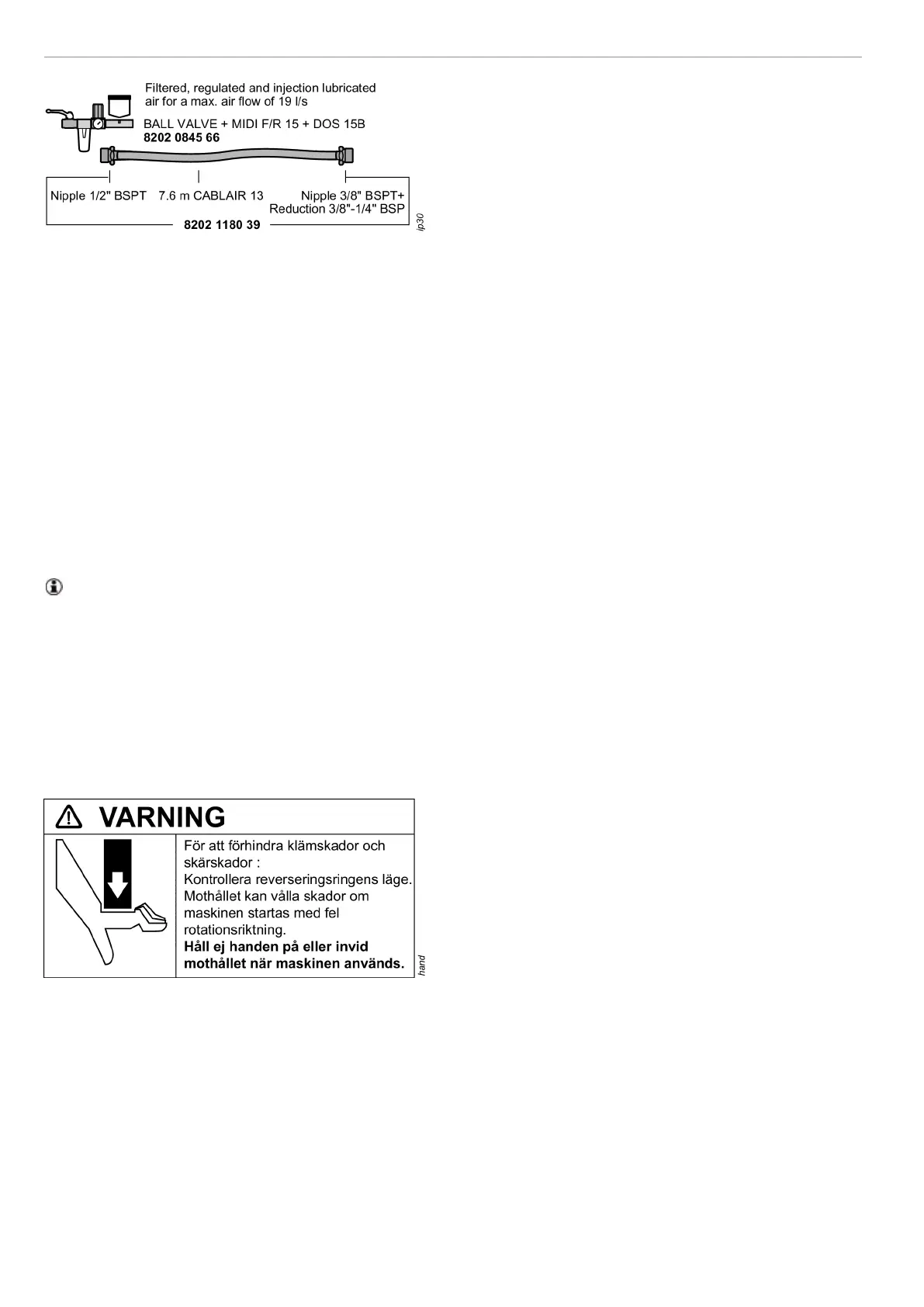

Med hjälp av en tryckluftregulator ställs trycket in så högt som möjligt upp till
max. 6.3 bar. Atlas Copco tryckluftregulator typ MIDI REG 15
rekommenderas.
Lossa stoppskruven och reglera momentinställningen med skruven. Momentet
ökar när man skruvar medurs. Efter inställning åtdrages stoppskruven.
Om det blir en stor spridning av åtdragningsmomentet på grund av att
avstängningen sker vid ett högt varvtal, rekommenderas en sänkning av
lufttrycket.
Kontroll av åtdragningsmoment
Atlas Copco Torque Analyser, ACTA 3000 plus en ledningsmonterad givare,
IRTT, i lämplig dimension, tillsammans med tillgängliga testförband är
rekommenderad utrustning.
Mothåll
Anpassa och använd mothållet (se figur i Serviceanvisningarna) enligt följande:
1 Utformning av mothåll, Fig. A
Mothållet utformas för att passa lämplig fast mothållsyta. För att undvika
överbelastning av lagren för maskinens drivtapp samt av mothållet skall
kontaktpunkten på mothållet ligga inom det streckade området (F), se
figur A.
• Mät upp avståndet (L) för den 6-kanthylsa som skall användas. Markera
punkterna (A och B) på ett papper.
