安全に関する注意事項 JA LTP51 H
176
© Atlas Copco Industrial Technique AB - 9836 938172 72
詳細情報は、アトラスコプコ工業用パワーツールのカタログ、オーダー
番号 9837 3000 01をお読みください。
取り扱い
締め付けトルク
機械の正確な運転と安全のために、ナットランナの締め付けトルクはネ
ジ接合部に対して適切に設定する必要があります。 該当する接合部に
指定されている締め付けトルク値を確認してください。

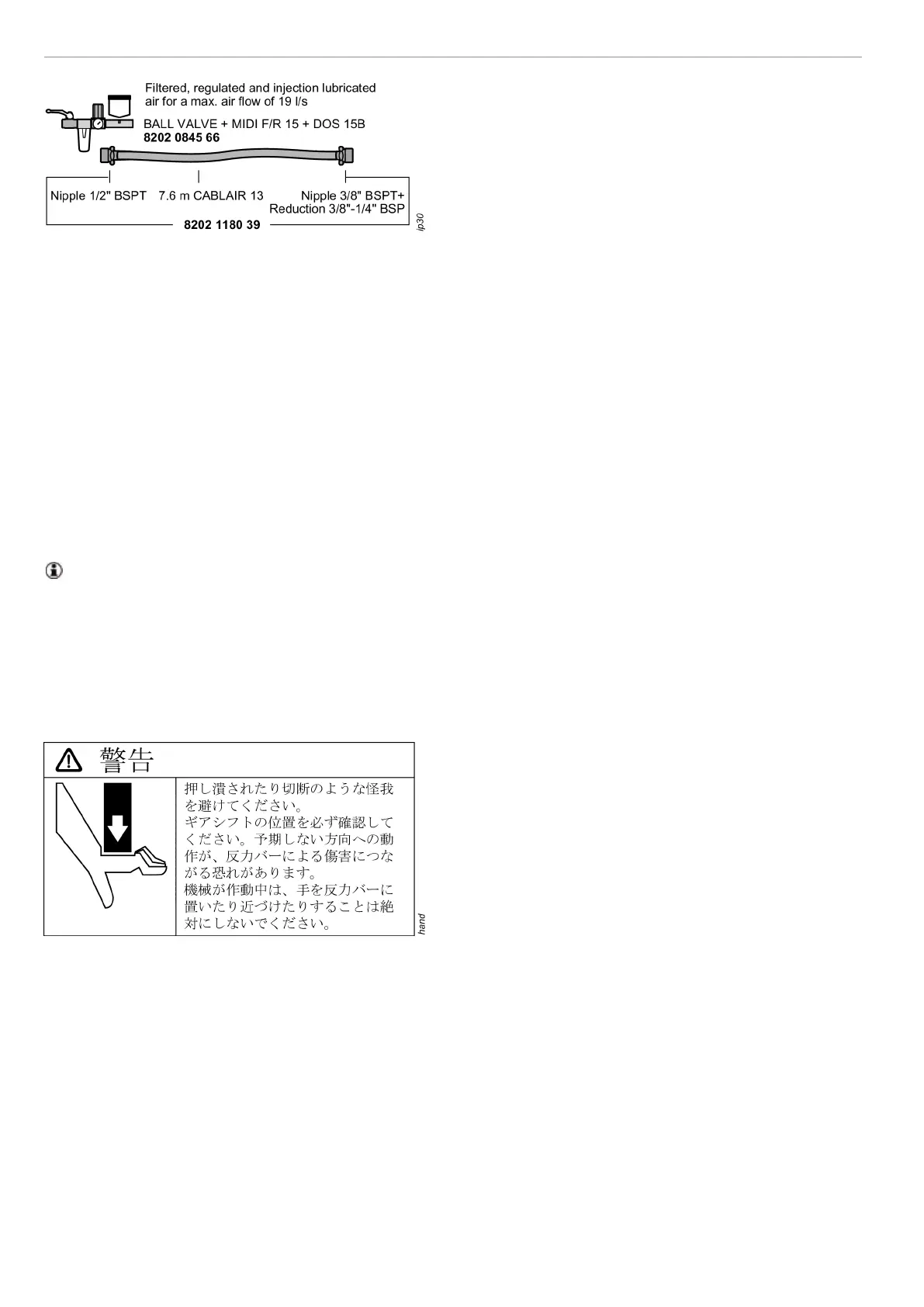

エア圧は、エアレギュレータによって、手元動圧6.3 barまでの可能な
限り高いレベルに設定してください。アトラスコプコのレギュレータ、
タイプ MIDI REG 15の設置を推奨します。
セットスクリューをゆるめ、スクリューでトルク設定を調整してくださ
い。スクリューを時計回りに回すとトルクが増加します。調整後には、
スクリューを締め直してください。
高回転でシャットオフが行われ、オーバシュートなど高トルク傾向
が発生した場合には、エア圧を減少させることが推奨されます。
締め付けトルクの確認
アトラスコプコのトルクアナライザ、ACTA 3000と、利用可能なテスト
ジョイントのある適正なサイズのインライン トランスデューサ、IRTT
が推奨機器となります。
反力バー
下記のようにトルク反力バーを適用し、使用してください(サービス手
順の図を参照):
1 反力バーの成形、図A
トルク反力バーは、固定する側に最適に適合した形状にする必要があり
ます。
ツールドライブ部のベアリングなどのパーツと反力バーの過負
荷を避けるために、反力バーの接触点は斜線 (F) 内になければなりま
せん。 図A参照。
使用する六角ソケットのB点からの距離 (L) を測ってください。紙
の上に、A点とB点をマーキングしてください。
表1を参照し、ツールの直径(D)と特定の締め付けトルクに適合する
角度(α)を見つけてください。中央線(A-C)から角度(α)で点Aから
線を引いてください。
