Instrucciones de operación y Seguridad ES LTP51 H
48
© Atlas Copco Industrial Technique AB - 9836 938172 72

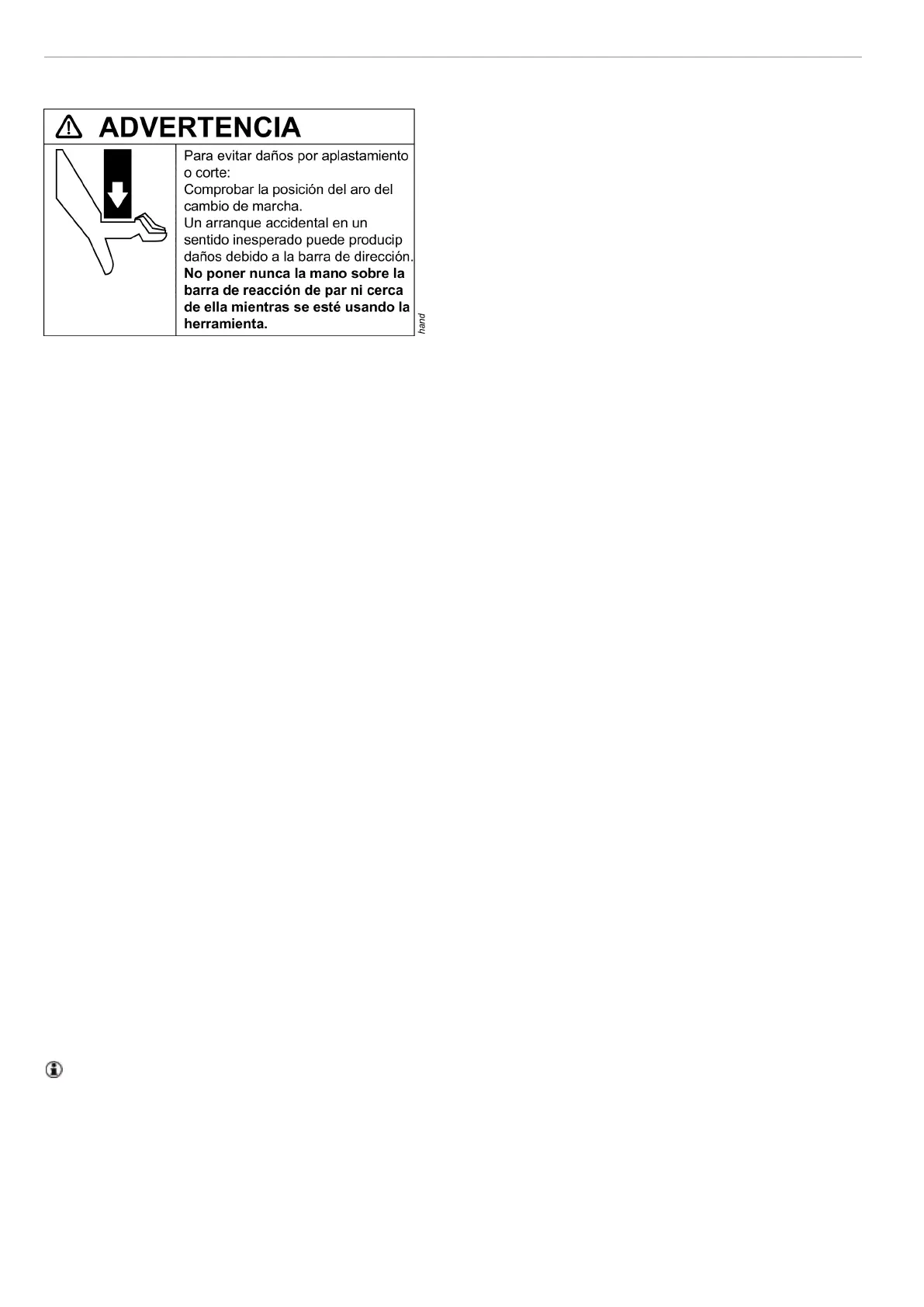

Barra de reacción
Adaptar y usar la barra de reacción (véase la figura en las Instrucciones de ser-
vicio) de par de la forma siguiente:
1 Adaptación de la barra de reacción, Fig. A
Se debe dar una forma a la barra de reacción adaptada a un cierto soporte fijo.
Para evitar la sobrecarga de los cojinetes del accionamiento de la herra-
mientay de la barra de reacción, el punto de contacto de la barra de reac-
ción deberá encontrarse dentro de la zona sombreada (F), ver Fig. A.
Medir la distancia (L) para el casquillo hexagonal que se va a usar. Marcar
los puntos (A y B) en una hoja de papel.
Consultar la Tabla No. 1 para averiguar el ángulo (α) aplicable al diámetro
(D) de la máquina y al par de apriete en cuestión. Trazar una línea desde el
punto (A) a un ángulo (α) desde la línea central (A – C).
Trazar una línea (B – E) perpendicular (90
o
con la línea central (A – C) de la
máquina desde el punto (B). Partiendo del punto (B), trazar dos líneas con
un ángulo de +15
o
y -15
o
, respectivamente, desde la línea perpendicular
marcada.
Marcar el área (F) entre las líneas trazadas.
Adaptar la forma de la barra de reacción, de manera que el punto de contac-
to (K) quede dentro del área marcada (F). Se obtiene la fuerza mínima de
rotura si el punto de contacto (K) se encuentra en la línea (B – E) o cer-
ca de ella.
Si el punto de contacto cae dentro del ángulo (α) –en el área (G)– hay riesgo
de sobrecarga de los cojinetes del accionamiento de la máquina y de defor-
mación de la barra de reacción.
Si el punto de contacto se encuentra fuera de los ángulos ± 15
o
– en áreas
(H) – hay riesgo de desgaste rápido del casquillo hexagonal y de reducción
de la precisión de par.
2 Doblado, Fig. B
Calentar el punto al rojo.
Se recomienda concentrar el calor en el radio interior para no reducir la an-
chura original (W), ver Fig. B.
Después del doblado dejar que se enfríe ligeramente la barra a temperatura
ambiente y seguidamente enfriarla.
Para que la barra de reacción de par sea lo más ligera posible, se recomienda
configurar la sección fuera del doblez como muestra la Fig. B.
