CB-100-2 101

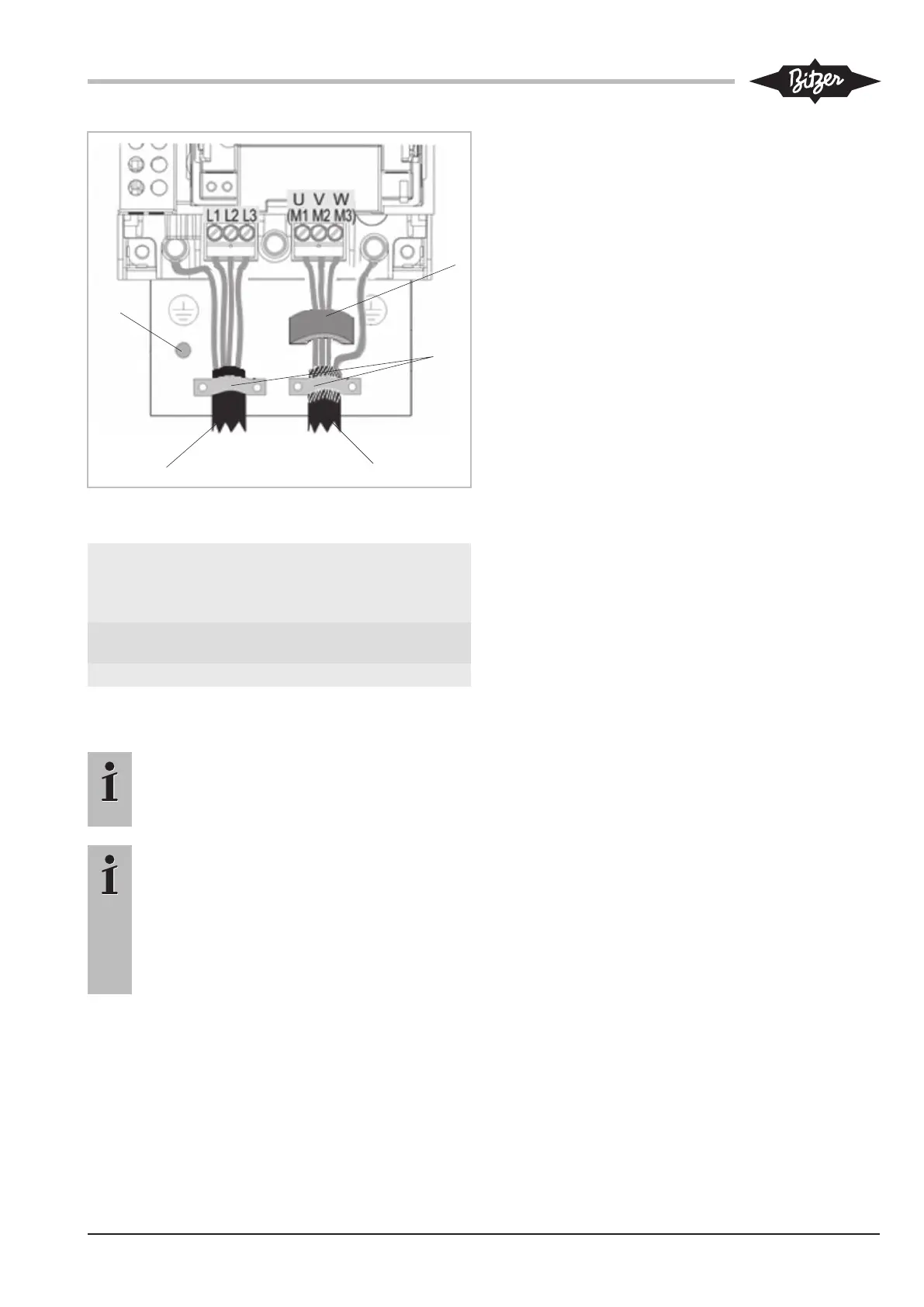

Fig.11: Raccordements de puissance (câble d’alimentation en ten-
sion et câble moteur) avec support de fixation
A Mise à la terre B Câble d’alimentation
en tension / bornes
pour tension de ré-
seau
C Câble de moteur /
bornes de moteur
D Agrafes de câbles
E Noyau en ferrite
5.3 Raccordements de commande (entrées et sorties)
Information
Pour respecter les exigences de sécurité et de
CEM, le module de contrôle doit être mis à la
terre ailleurs que le dispositif!
Information
L’ensemble du câblage externe doit être homo-
logué pour la tension du système la plus éle-
vée!
Toutes les bornes de commande et de signali-
sation garantissent de très basses tensions de
sécurité (TBTS), autrement dit, elles sont proté-
gées par une double isolation.
Spécifications des raccordements de commande:
• Lignes complètement sans embouts ou avec em-
bouts non isolés: 0,25..1,5 mm².
• Lignes avec embouts isolés: 0,25..0,75 mm².
Entrées numériques
• Fonction
– X13:2:DI1 (Start)
Commande de démarrage du compresseur.
– X13:3:DI2 (Force)
Fonctionnement du compresseur avec une fré-
quence minimale de 50Hz.
– X13:4:DI3 (p01 → 2)
Régulation externe: sans fonction.
Avec module d’extension: Commutation de la va-
leur de consigne de température d’évaporation de
1 à 2.
– X12:1:DI4 (pc1 → 2)
Régulation externe: sans fonction.
Avec module d’extension: Commutation de la va-
leur de consigne de température de condensation
de 1 à 2.
– X12:2:DI5 (Reset)
Déverrouillage des défauts.
– X12:3:DI6 (Detection)
Détection automatique du module d’extension.
• Caractéristiques techniques
– État:
Off: 0..5V CC
Non défini: 5..15 V CC
On: 15..24V CC
– Tension d’entrée max.: ±30V CC
– Impédance d’entrée: 3,3kΩ.
– Courant d’entrée: 7,3mA ±10% pour 24V CC
– Common dans X10:4
Entrées analogiques
• Fonction
– X11:1:AI1 (mA/p0)
Régulation externe: Valeur de consigne avec un
signal 4..20mA.
X10: 2: Common
Avec le module d’extension: Entrée pour la basse
pression venant du module d’extension (→X11: 1)
– X11:2:AI2 (V/pc)
