CB-100-256
Bei diesen Typen muss das oberes Befestigungs-
blech nicht abgeschraubt werden!
Die IP21 Abdeckung direkt an das obere Befesti-
gungsblech anschrauben. Anschließend gleich wie
bei den Typen FDU .. FHU vorgehen.
4.6 Halterungen für Leistungs- und Steuerkabel
montieren
Die Halterungen für die Leistungs- und Steuerkabel
werden standardmäßig als Beipack mitgeliefert und
müssen zusammen mit dem Ferritkern bzw. den Ferrit-
kernen (siehe Abbildung 11, Seite 59) bis VARIPACK
Gehäusegröße FJU+145 montiert werden um die EMV-
Kategorie C2 gemäß EN61800-3 zu erreichen.
Grafische Erklärungen siehe Abbildung 10, Seite 56.
Hintere Halterung für Leistungskabel montieren:
• Untere Gehäuseabdeckung abnehmen (siehe Kapi-
tel Durchsteckmontage (Option), Seite 50). Falls nö-
tig muss zuerst das Steuermodul ausgebaut werden
(siehe Seite 52)
• Halterung von hinten, unten an die beiden Befesti-
gungslöcher ansetzen und die mitgelieferten Schrau-
ben von vorne einsetzen und festziehen.
• Untere Gehäuseabdeckung wieder aufstecken und
ggf. Steuermodul wieder einbauen (siehe Seite 52).
Vordere Halterung für Steuerkabel montieren:
• Steuermodulabdeckung entfernen (siehe Kapitel
Durchsteckmontage (Option), Seite 50).
• Schnittstellenerweiterung mit Echtzeituhr abschrau-
ben. Dazu die unverlierbare Schraube an der
Schnittstellenerweiterung lösen und die Plastikclips
rechts und links nach innen drücken. Verriegelung
löst sich.
• Schnittstellenerweiterung nach vorne herausziehen.
• Halterung für Steuerkabel in die nun sichtbaren Be-
festigungslöcher rechts und links von vorne mit den
beiliegenden Schrauben einschrauben.
• Schnittstellenerweiterung wieder aufsetzen, bis die
Plastikclips einrasten und unverlierbare Schraube
festziehen.
• Steuermodulabdeckung wieder anschrauben.

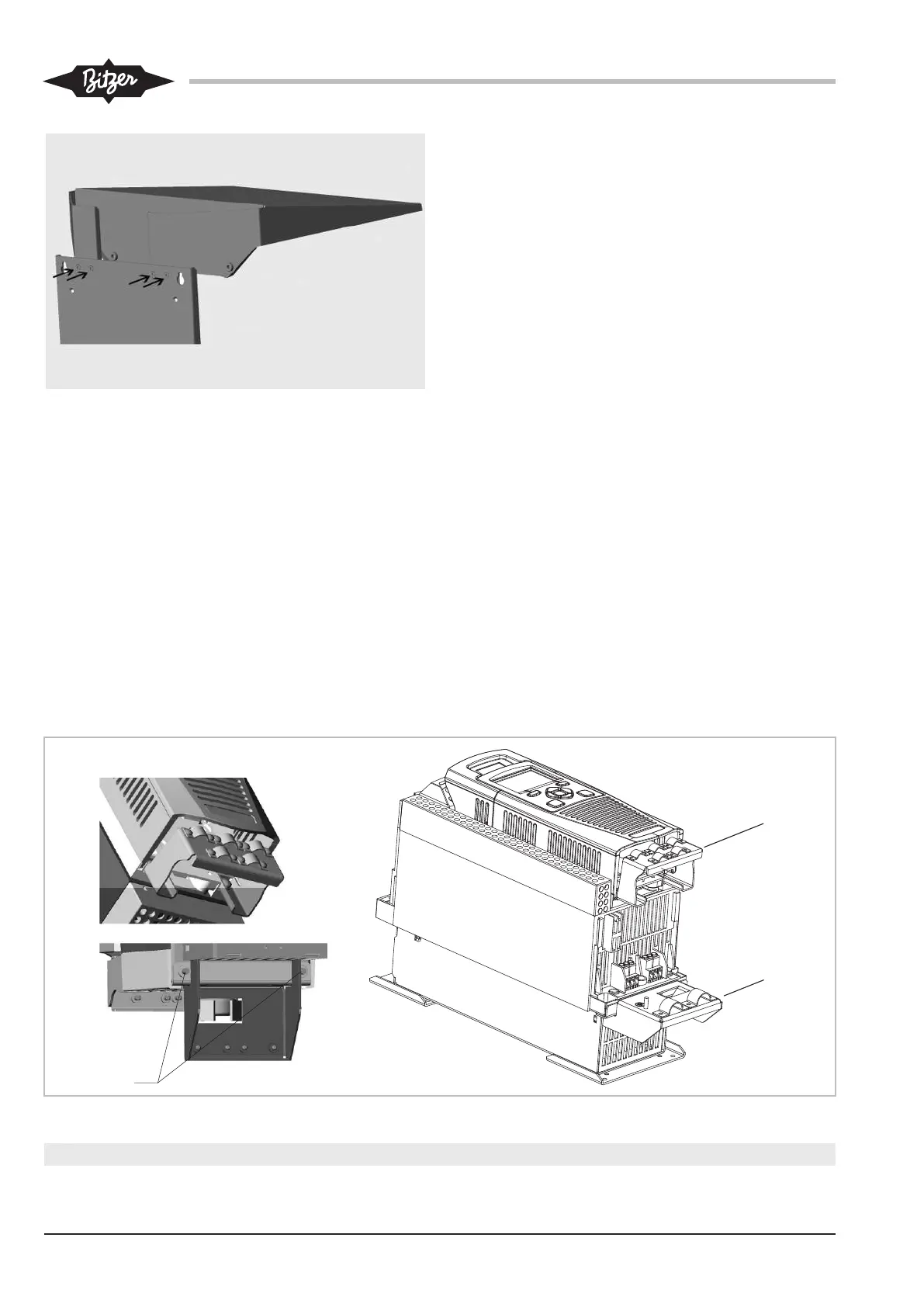

Abb.10: Halterungen für Leistungs- und Steuerkabel montieren, am Beispiel FEU+16 bei Schaltschrankmontage
A Vordere Halterung für Steuerkabel B Hintere Halterung für Leistungskabel
