3.1 Structure modulaire du convertisseur de
fréquences VARIPACK

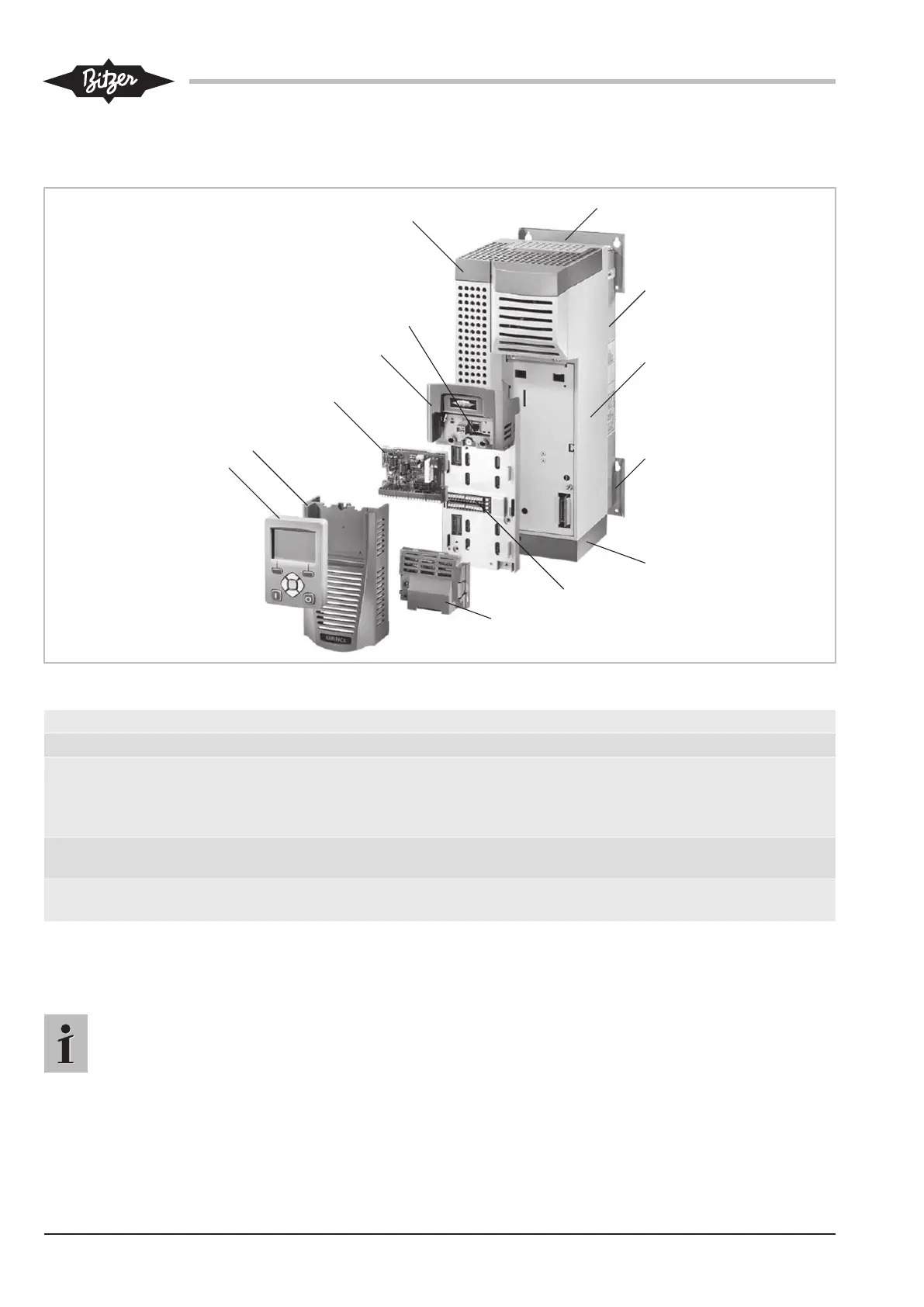

Fig.1: Structure modulaire du convertisseur de fréquences VARIPACK
1 Unité de puissance 2 Dissipateur de chaleur
3 Couvercle supérieur du corps 4 Couvercle inférieur du corps
5 Module de contrôle avec
5a: Bornier
5b: Emplacement pour carte SD
6 Kit d’extension pour la régulation de pres-
sion (option)
7 Extension d’interface avec horloge en temps
réel
8 Couvercle du module de contrôle
9 Panneau de commande amovible avec écran
et clavier à touches (option)
10+11 Tôles de fixation
4 Montage
Information
Toujours monter le convertisseur de fréquences
VARIPACK à la verticale.
Les supports de fixations pour les câbles de puissance
et de commande sont joints en standard à la livraison
et doivent être montés en combinaison avec le ou les
noyau(x) de ferrite (voir figure 11, page 101) jusqu’à la
taille de corps VARIPACK FJU+145 afin de pouvoir at-
teindre la catégorie CEM C2 selon la norme
EN61800-3.
