CB-100-254

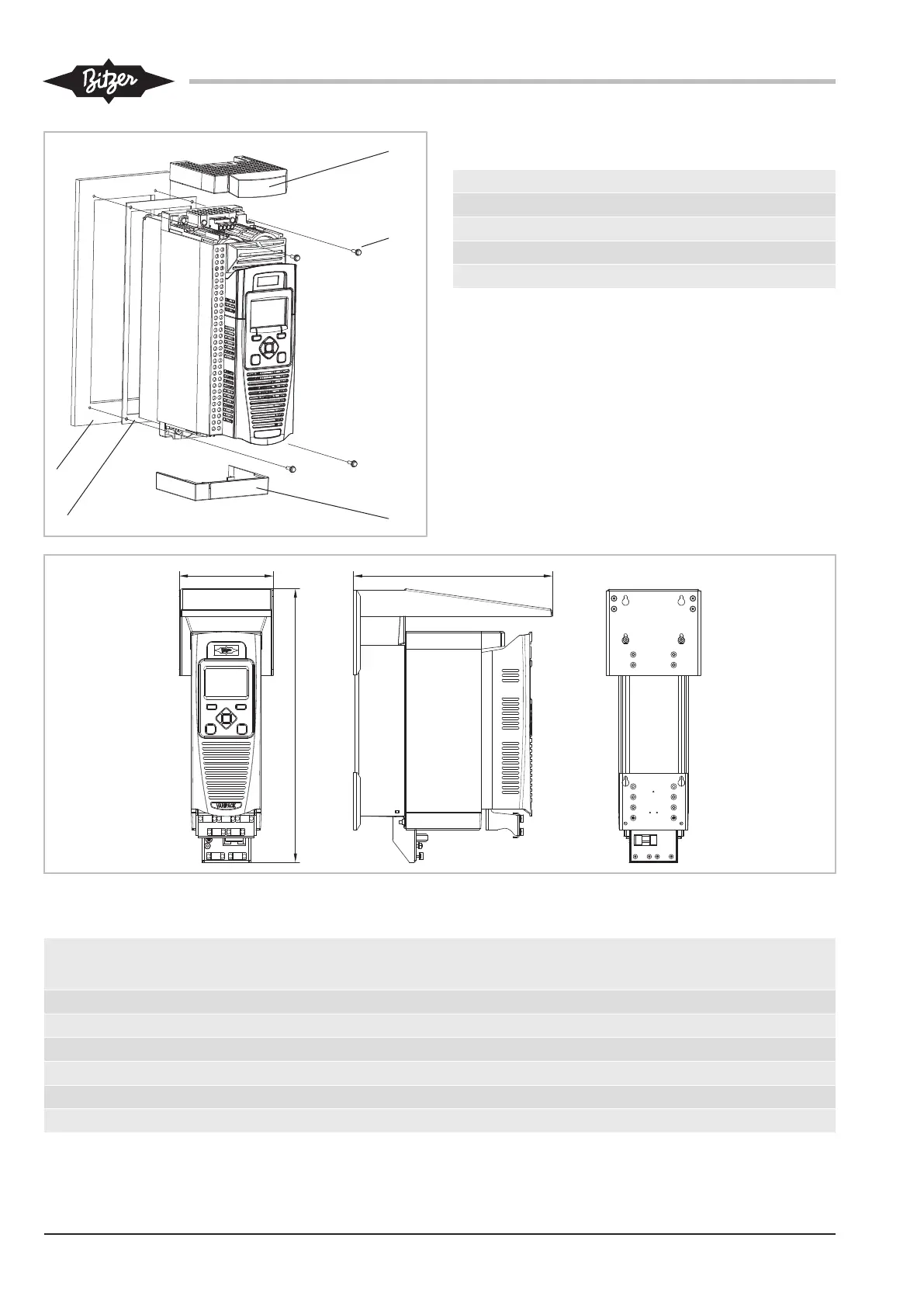

Abb.8: Detailansicht Durchsteckmontage (am Beispiel FDU)
A Obere Gehäuseabdeckung
B Untere Gehäuseabdeckung
C Schaltschrankwand
D Dichtung (im Beipack)
E Befestigungsschrauben
4.5 Montage im Maschinenraum (Option)
Zur freien Montage im Maschinenraum muss zusätzlich
der IP21-Bausatz montiert werden, siehe Kapitel Mon-
tageanleitung für den IP21 Bausatz, Seite 55. Die Au-
ßenmaße der VARIPACK Frequenzumrichter vergrö-
ßern sich entsprechend, siehe Abbildung 9, Seite 54.
Abb.9: Maßzeichnung FDU+6 .. FKU+260 bei freier Montage im Maschinenraum mit IP21-Bausatz (Zeichnung zeigt FDU mit optionalem Be-
dienteil)
B4
mm
H4
mm
L2
mm
FDU+6, FDU+12 135 391 285
FEU+16, FEU+24 160 445 300
FGU+32, FGU+38 215 505 300
FHU+45..FHU+73 300 660 355
FJU+87..FJU+145 360 940 480
FKU+180..FKU+260 450 1160 520
