CB-100-2104
Explication graphique de la caractéristique de com-
mande «0..Max» voir figure 13, page 104.
0
f [Hz]
I [mA]
8 12 16 20
4 .. 20 mA
f [Hz]
0 2 4 6 8 10 12
U [V]
0 .. 10 V
f
max
f
min
f
max
f
min
0,1
1%
4,16
1%
4

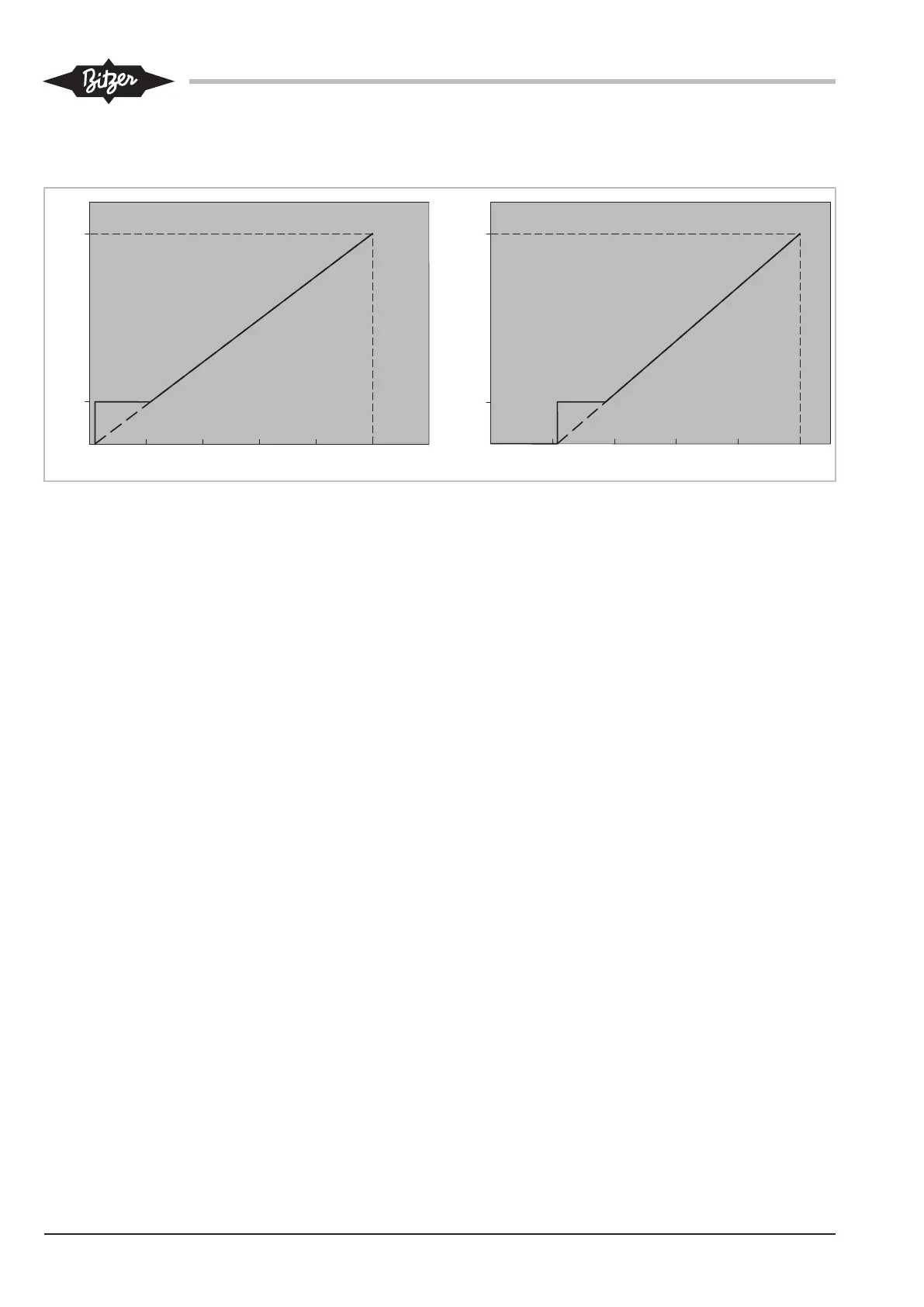

Fig.13: Caractéristique de commande «0 .. Max»
5.4.2 Régulation de puissance du compresseur en
fonction de la pression d’évaporation
Pour réguler la puissance du compresseur en fonction
de la pression d’évaporation, il faut utiliser le module
d’extension optionnel de régulation de pression.
Monter le kit de montage pour module d’extension (nu-
méro de pièce 34797201):
• Placer le module d’extension sur le connecteur su-
périeur du module de contrôle du CF et le visser fer-
mement.
• Transmetteur de pression ratiométrique
– Installer le transmetteur de pression marqué
«2CP5-71-49» sur le côté basse pression.
– Installer le transmetteur de pression marqué
«2CP5-71-47» sur le côté haute pression.
– Si des vannes Schrader sont présentes, installer
le transmetteur de pression sans son joint d’étan-
chéité en cuivre pour assurer une ouverture sécu-
risée.
Pour le câblage du module d’extension, voir chapitre
Schémas de principe pour les compresseurs à piston
hermétiques accessibles, page 109.
Fonctionnement et caractéristiques techniques du
module d’extension
• X1:1, 2 et 3
– Entrée pour le transmetteur basse pression ratio-
métrique.
– Un fonctionnement correct est signalé par une
LED bleue.
• X1:4, 5 et 6
– Entrée pour le transmetteur haute pression ratio-
métrique.
– Un fonctionnement correct est signalé par une
LED rouge.
• X2:1
– Sortie analogique pour la transmission de la va-
leur de basse pression au CF (X11:1:AI1).
• X2:2
– Sortie analogique pour la transmission de la va-
leur de haute pression au CF (X11: 2:AI2).
• X3:1
– Entrée pour l’alimentation en tension 24V CC ve-
nant du CF (X12:5).
• X3:2, 3, 4, 5 et 6
– Sorties 24V CC.
– Permettent un câblage facile des entrées numé-
riques du convertisseur de fréquences.
