CB-100-2 103
Cette sortie est active (fermée) quand le circuit
STO est en état sûr, c’est-à-dire quand le conver-
tisseur de fréquences empêche le moteur de pro-
duire un couple.
• Caractéristiques techniques
– Relais de semi-conducteur libre de potentiel.
– Tension max.: ±30V.
– Courant de sortie max.: 150mA.
– Protection contre les surintensités intégrée.
– Résistance entre les bornes de sortie:<6Ω.
5.4 Modes de service
Le convertisseur de fréquences VARIPACK peut fonc-
tionner selon deux modes de service:
• Régulation de puissance du compresseur en fonc-
tion d’un signal de valeur de consigne externe (voir
chapitre Régulation de puissance du compresseur
en fonction d'un signal de valeur de consigne ex-
terne, page 103).
• Régulation de puissance du compresseur en fonc-
tion de la pression d’évaporation; pour ce faire, le
module d’extension optionnel pour la régulation de
pression est nécessaire (voir chapitre Régulation de
puissance du compresseur en fonction de la pres-
sion d’évaporation, page 104).
En plus de la régulation directe par la pression d’éva-
poration, il est possible de réguler le ventilateur du
condenseur via un signal de sortie de 0..10V et de
mettre en marche un deuxième compresseur.
5.4.1 Régulation de puissance du compresseur en
fonction d'un signal de valeur de consigne
externe
Caractéristique de commande «Min .. Max»
Les convertisseurs de fréquences VARIPACK peuvent
être asservis sans modification des paramètres à l’aide
d’une valeur de signal de 0..10V ou 4..20mA
conformément à la caractéristique de commande
«Min..Max».
• Si la caractéristique de commande «Min..Max»
est activée, le compresseur démarre lorsque la com-
mande de démarrage DI1 (X13:2) est transmise. Le
signal de la valeur de consigne commande la fré-
quence de façon linéaire entre les fréquences mini-
male et maximale du compresseur.
– Si un signal 0..10V est utilisé, le raccorder à
l’entrée AI2 (X11:2).
– Si un signal 4..20mA est utilisé, le raccorder à
l’entrée AI1 (X11:1).

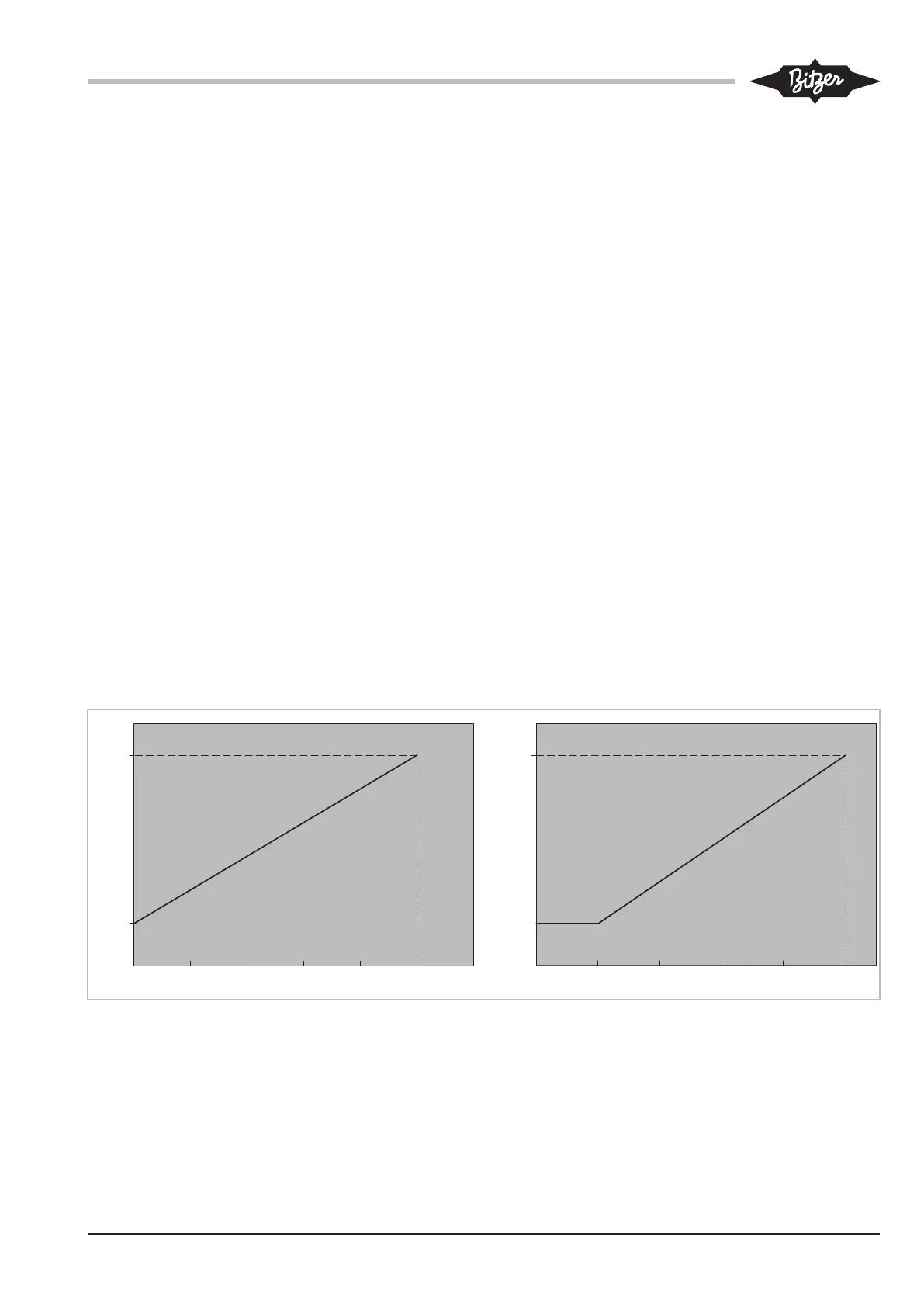

Explication graphique de la caractéristique de com-
mande «Min..Max» voir figure 12, page 103.
0
f [Hz]
I [mA]
4 8 12 16 20
4 .. 20 mA
f [Hz]
0 2 4 6 8 10 12
0
U [V]
0 .. 10 V
f
max
f
min
f
max
f
min
Fig.12: Caractéristique de commande «Min .. Max»
Caractéristique de commande «0..Max»
Une autre possibilité est de modifier les paramètres
pour remplacer la caractéristique de commande
«Min..Max» par la caractéristique «0..Max».
• Pour que le compresseur démarre si la caractéris-
tique de commande utilisée est «0..Max», il est
nécessaire qu’un signal de la valeur de consigne
>1% (0,1V) soit envoyé en plus de la commande
de démarrage DI1 (X13:2) . Le signal de la valeur
de consigne détermine la fréquence entre 0Hz et la
fréquence maximale. Si le signal est >1% mais infé-
rieur à la fréquence minimale du compresseur, ce
dernier fonctionne à fréquence minimale.
