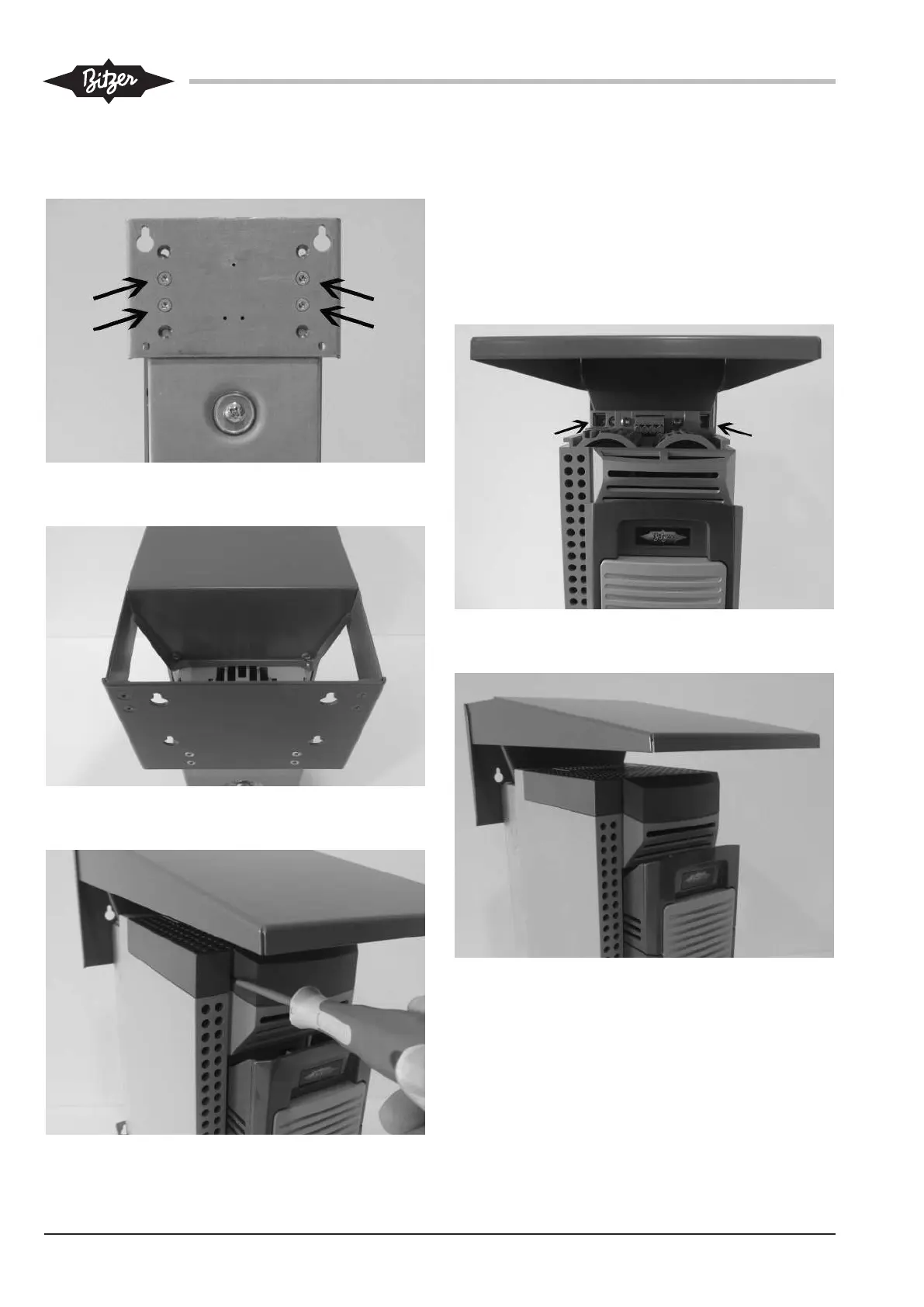

4.5.1 Instructions de montage pour le kit IP21
Pour les types CF: FDU, FEU, FGU, FHU.
Dévisser la tôle de fixation supérieure. Pour ce
faire, desserrer les 4 vis indiquées.
Visser le couvercle IP21 à la place de la tôle de
fixation supérieure.
• Sur les convertisseurs de fréquences FDU, pour
que, le couvercle supérieur du corps puisse être
coulissé vers l’avant et démonté, il faut d’abord
démonter le module de contrôle voir figure 7,
page 94 et voir page 93).
• Insérer un tournevis profondément dans la fente
du couvercle supérieur du corps et pousser le
clip vers la droite. Le verrouillage se défait.
• Puis faire coulisser vers le bas le couvercle supé-
rieur du corps.
Fixer en outre le couvercle IP21 à l’aide des vis
comprises dans le kit de montage.
Puis replacer le couvercle de corps supérieur ou le
faire coulisser jusqu’à ce que les clips en plastique
s’enclenchent.
Pour les convertisseurs de fréquences FDU, réinsé-
rer le module de contrôle (voir page 93).
