CB-100-2 65

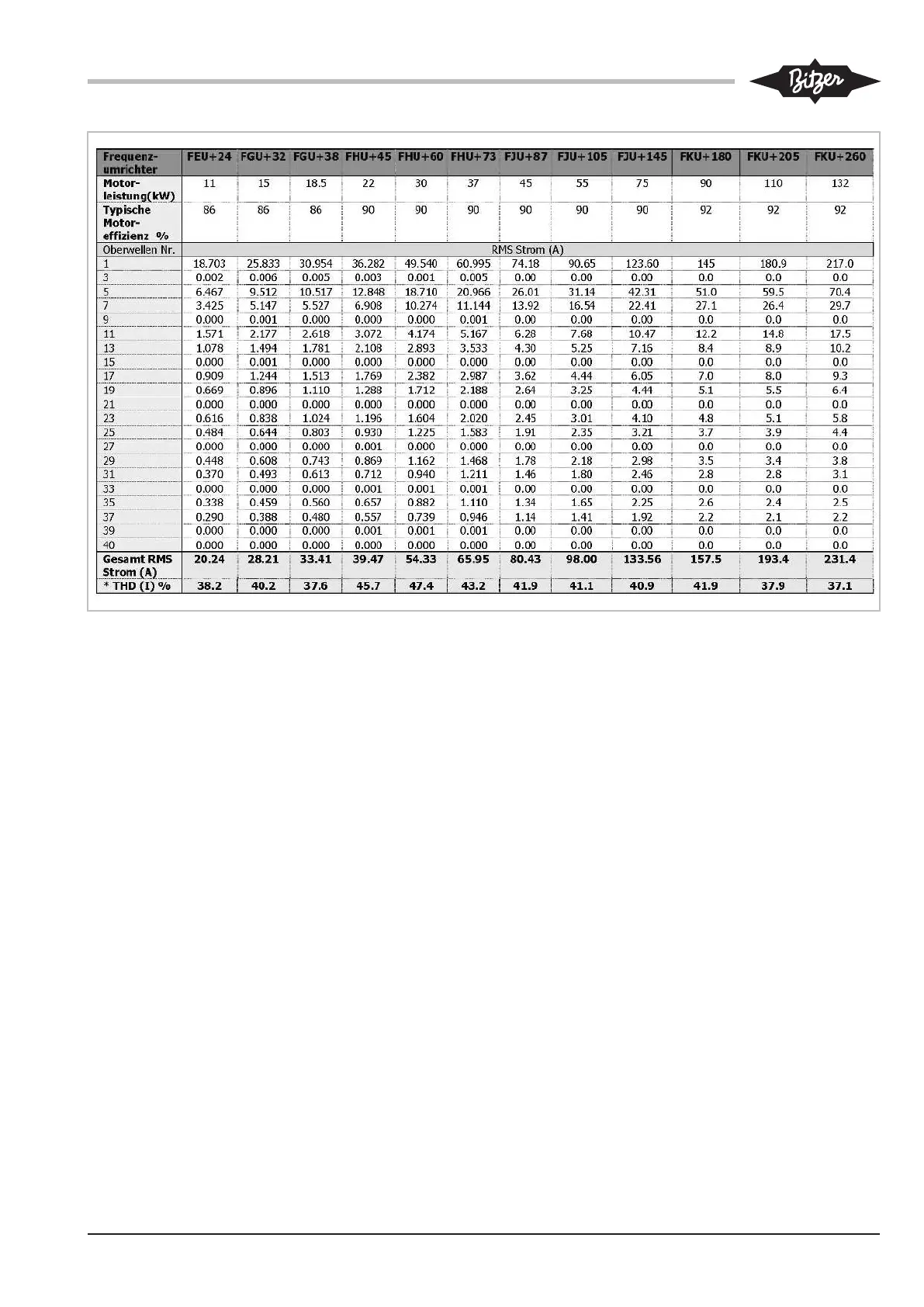

Abb.16: Tabelle zur Analyse der Oberwellen FEU+24 .. FKU+260
Annahmen: Rsce = 120 bei 400 V
FEU+24 - FKU+260 erfüllen alle Anforderungen gemäß
Norm EN61000-3-12:2011 (siehe Abbildung 14, Seite
64).
5.6 Sicher abgeschaltetes Moment (STO)
Die VARIPACK Frequenzumrichter sind standardmäßig
mit der zertifizierten und sicherheitsgeprüften Abschalt-
funktion, sicher abgeschaltetes Moment (STO) ausge-
stattet.
• Diese Funktionalität kann als eine Ausschalteinrich-
tung zur Verhinderung von unerwartetem Anlauf ver-
wendet werden, die in EN60204-1, 5.4 beschrieben
ist. Diese sogenannte STO-Funktion stellt sicher,
dass auf den Motor keine Antriebsenergie übertra-
gen wird solange sie aktiviert ist. Dabei setzt sie den
Verdichtermotor drehmomentfrei, jedoch nicht span-
nungsfrei. Die Funktionalität wurde werkseitig ge-
prüft.
• Die STO-Funktion ist aktiv, wenn der STO-Strom-
kreis geöffnet ist oder weniger als 21,6V anliegen.
Sie hebt dann jeden Befehl zum Verdichteranlauf
auf, auch solche Anlaufbefehle, die intern durch
einen Firmwarefehler ausgelöst werden könnten. Die
Hardware des STO-Steuerstromkreises besteht aus
zwei redundanten Kanälen, die so ausgeführt sind,
dass bei einem internen Ausfall eines Kanals der an-
dere einen unbeabsichtigen FU-Betrieb sicher ver-
hindert. Die Hardware erfüllt die sogenannten hohen
Anforderungen an die funktionale Sicherheit. Wegen
der damit verbundenen Einstufung als Betriebsart
mit hoher Anforderungsrate muss ihre Funktionalität
jährlich geprüft werden.
• Durch die STO-Funktion kann auf den Hauptschütz
vor oder nach dem VARIPACK verzichtet werden.
Statt wie bisher über den Hauptschütz, kann der
STO, geschaltet über den Hochdruckschalter bzw.
andere sicherheitsrelevante Schutzfunktionen der
Kälteanlage, den Verdichter direkt abschalten.
