CB-100-2 79
Router
BEST
Software
RJ45
RJ45
BEST
Software
BEST
Software
RJ45
Router
RJ45
1)
2)
3)

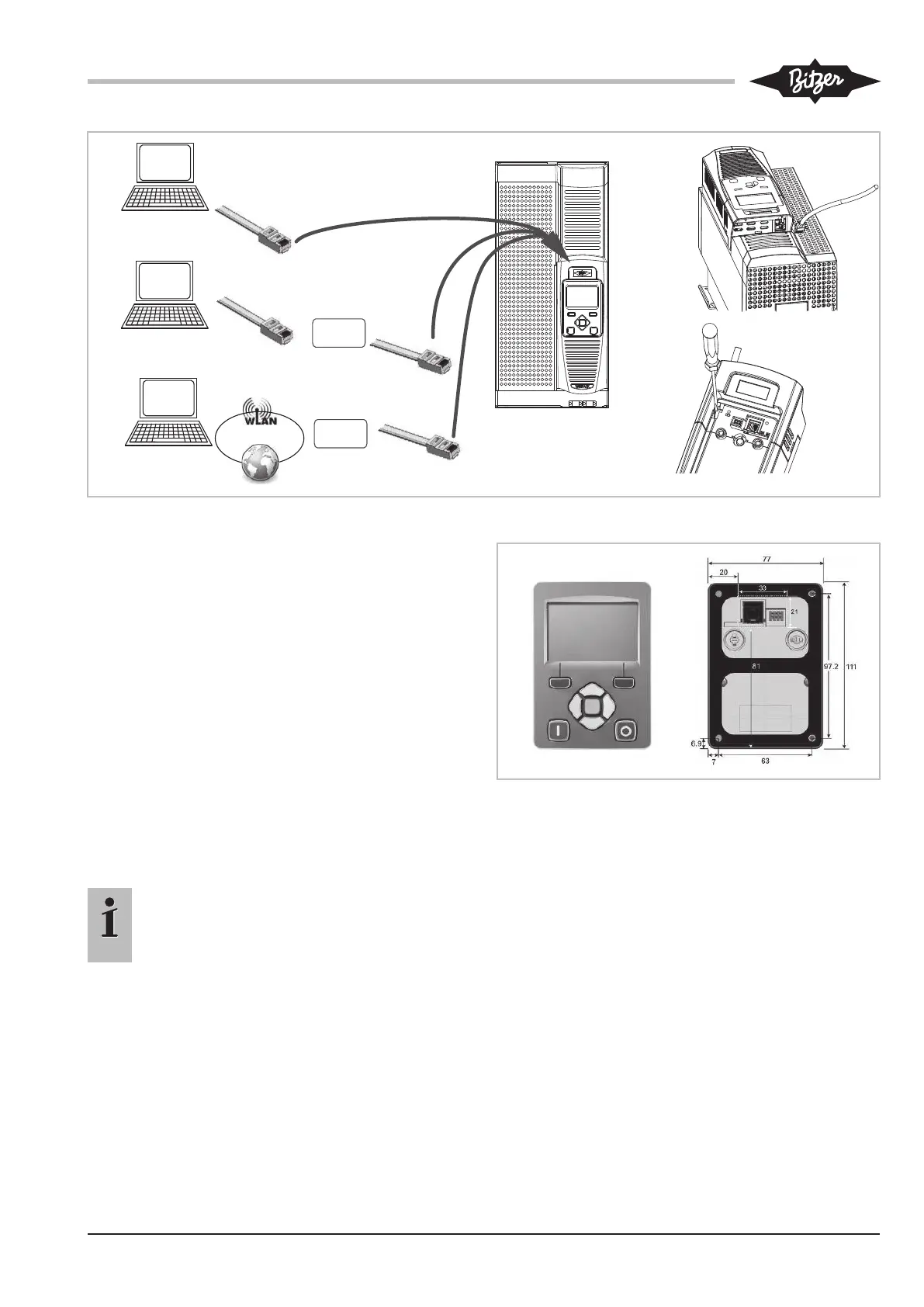

Abb.26: Netzwerkkabel in den RJ45 Anschluss am VARIPACK einstecken und trennen
Kommunikation mit BEST SOFTWARE aufbauen:
siehe Kapitel VARIPACK Frequenzumrichter in Betrieb
nehmen, Seite 80.
7.2 Abnehmbares Bedienteil (mit Display und
Tastenfeld)
Der VARIPACK Frequenzumrichter kann vollständig
durch das optionale und abnehmbare Bedienteil (mit
Display und Tastenfeld) konfiguriert und überwacht
werden. Dazu die mit dem Bedienteil mitgelieferte SD-
Karte in den Steckplatz für die SD-Karte einstecken.
Anschließend das Bedienteil entweder direkt in die
Frontseite (anstelle der Blende) einstecken (siehe Ab-
bildung 7, Seite 53) oder mit dem Bausatz zur externen
Montage außen an den Schaltschrank oder an die
Schaltschranktür montieren.
Information
Die Erstkonfiguration des VARIPACK Frequen-
zumrichters für Schrauben- und Scrollverdichter
über das Bedienteil ist in Kürze verfügbar!
Abb.27: Front- und Rückansicht des Bedienteils mit Befestigungslö-
chern und Aussparung auf der Rückseite (für externe Montage)
7.2.1 Bausatz zur externen Montage des Bedienteils
Der Bausatz zur externen Montage des optionalen Be-
dienteils (Teilenummer 347971 01) besteht aus:
• Verbindungskabel (3m Länge).
• 4 Montageschrauben.
Montage (siehe Abbildung 27, Seite 79):
• Das Bedienteil an eine flache Oberfläche z.B. au-
ßen an die Schaltschranktür montieren.
• Aussparung an der Schaltschranktür für die An-
schlüsse auf der Rückseite des Bedienteils berück-
sichtigen (siehe Abbildung 27, Seite 79)!
