CB-100-276

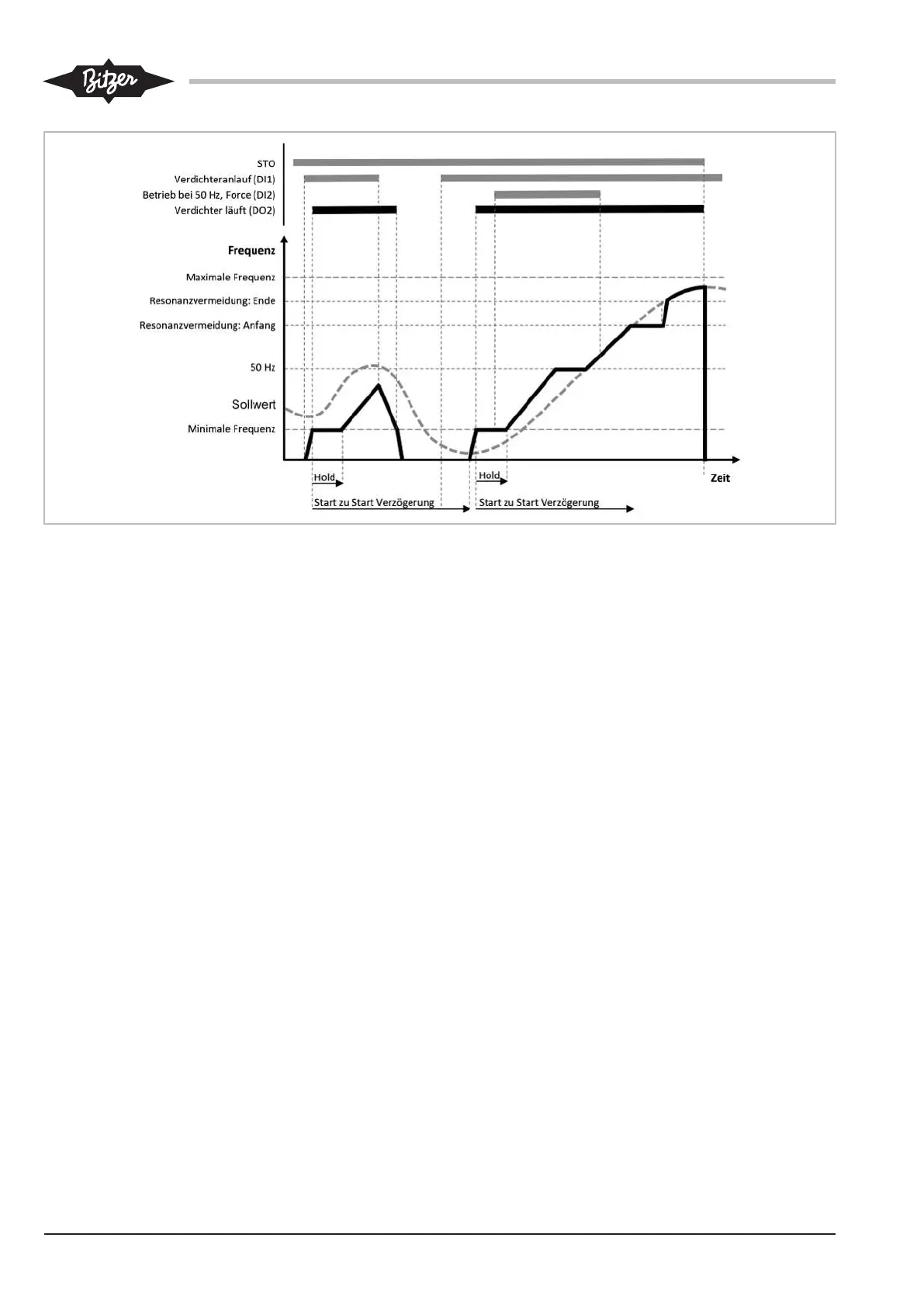

Abb.23: Grafische Darstellung der allgemeinen Steuerfunktionen
6.1 Erweiterungsmodul zur Druckregelung
Grafische Erklärungen der im Folgenden beschriebe-
nen Steuer- und Regelfunktionen des Erweiterungsmo-
duls zur Druckregelung siehe Abbildung 24, Seite 77.
Basisfunktion und Mindesteinstellungen
Ist das Erweiterungsmodul zur Druckregelung mit dem
VARIPACK Frequenzumrichter verbunden, erkennt der
VARIPACK Frequenzumrichter dies sofort und schaltet
die für das Erweiterungsmodul relevanten Parameter
frei.
Neben den Grundeinstellungen müssen für die direkte
Regelung zusätzlich mindestens folgende Parameter
eingestellt werden:
Kältemittel
Verdampfungstemperatur
Verdampfungstemperaturbegrenzer (Pump Down)
Verflüssigungstemperatur
Die Steuerung des Verdichters basiert auf der soge-
nannten Pump down Logik. Der Digitaleingang zum An-
lauf des Verdichters (DI1) muss dazu dauerhaft ge-
schlossen werden oder kann als Freigabe für einen
Steuerschalter eingesetzt werden. Der Verdichter wird
eingeschaltet wenn die Verdampfungstemperatur den
Sollwert überschreitet und gestoppt wenn die Verdamp-
fungstemperatur den eingestellten Wert des Verdamp-
fungstemperaturbegrenzers (Pump Down) unterschrei-
tet.
Im Betrieb regelt der VARIPACK Frequenzumrichter
die eingestellte Verdampfungstemperatur durch Rege-
lung der Verdichterfrequenz und An/Aus-Schaltung des
Festfrequenz-Verdichters (Relay FsC2, X5: 1 und 2).
Je nach Bedarf kann die Geschwindigkeit der Regelung
über die Einstellung des P-Bands angepasst werden.
Mithilfe des Analogausgangs AO1 kann über das
0..10V Signal die eingestellte Verflüssigungstempera-
tur geregelt werden. Um einen möglichst effizienten Be-
trieb zu gewährleisten, wird empfohlen, die Soll-Ver-
flüssigungstemperatur gemäß der minimal zulässigen
Verflüssigungstemperatur der Verdichter einzustellen,
sofern dies die Anlage zulässt. Überschreitet die Ver-
flüssigungstemperatur den Sollwert wird die Drehzahl
der Ventilatoren entsprechend erhöht. Durch Einstellen
des P-Bands auf die Trägheit des Systems kann die
Qualität der Regelung optimiert werden. Zudem lässt
sich, falls erforderlich, eine minimale Ventilatordrehzahl
einstellen.
"Verdampfungstemperatur-Sollwert 2"
Durch Schalten des Eingangs DI3 wird der Verdamp-
fungstemperatur-Sollwert 2 aktiviert.
"Verflüssigungstemperatur-Sollwert 2"
Durch Schalten des Eingangs DI4 wird der Verflüssi-
gungstemperatur-Sollwert 2 aktiviert. Dieser kann bei-
spielsweise als Sollwert für die Wärmerückgewinnung
verwendet werden.
