CB-100-2 95

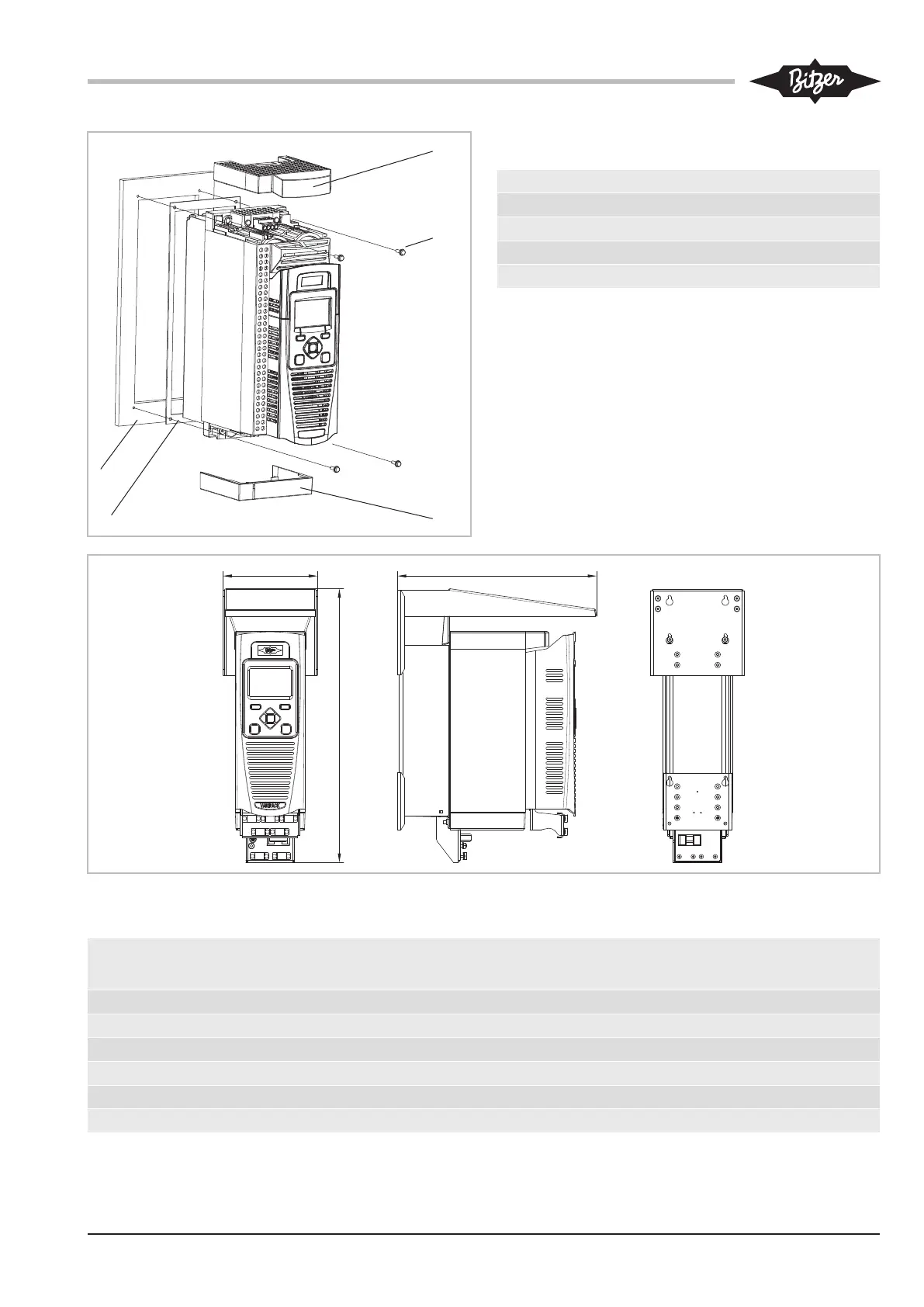

Fig.8: Vue détaillée montage traversant (à l’exemple du FDU)
A Couvercle supérieur du corps
B Couvercle inférieur du corps
C Paroi de l’armoire électrique
D Joint (intégré à la livraison)
E Vis de fixation
4.5 Montage dans une salle des machines (option)
Pour permettre un montage libre dans une salle des
machines, il faut également utiliser le kit de montage
IP21, voir chapitre Instructions de montage pour le kit
IP21, page 96. Les dimensions extérieures des
convertisseurs de fréquences VARIPACK augmentent
en conséquence, voir figure 9, page 95.
Fig.9: Croquis coté FDU+6 .. FKU+260 pour un montage libre dans une salle des machines avec le kit de montage IP21 (le croquis montre le
FDU avec panneau de commande optionnel)
B4
mm
H4
mm
L2
mm
FDU+6, FDU+12 135 391 285
FEU+16, FEU+24 160 445 300
FGU+32, FGU+38 215 505 300
FHU+45..FHU+73 300 660 355
FJU+87..FJU+145 360 940 480
FKU+180..FKU+260 450 1160 520
