14. DINK 200 i: FUEL SYSTEM (Auto Control Fuel Injection System)
14-32
Check for continuity
Disconnect and remove the ECU from the
frame.
Check for continuity between wire terminal 1
and 16 of the ECU side connector
There should be continuity at all times.

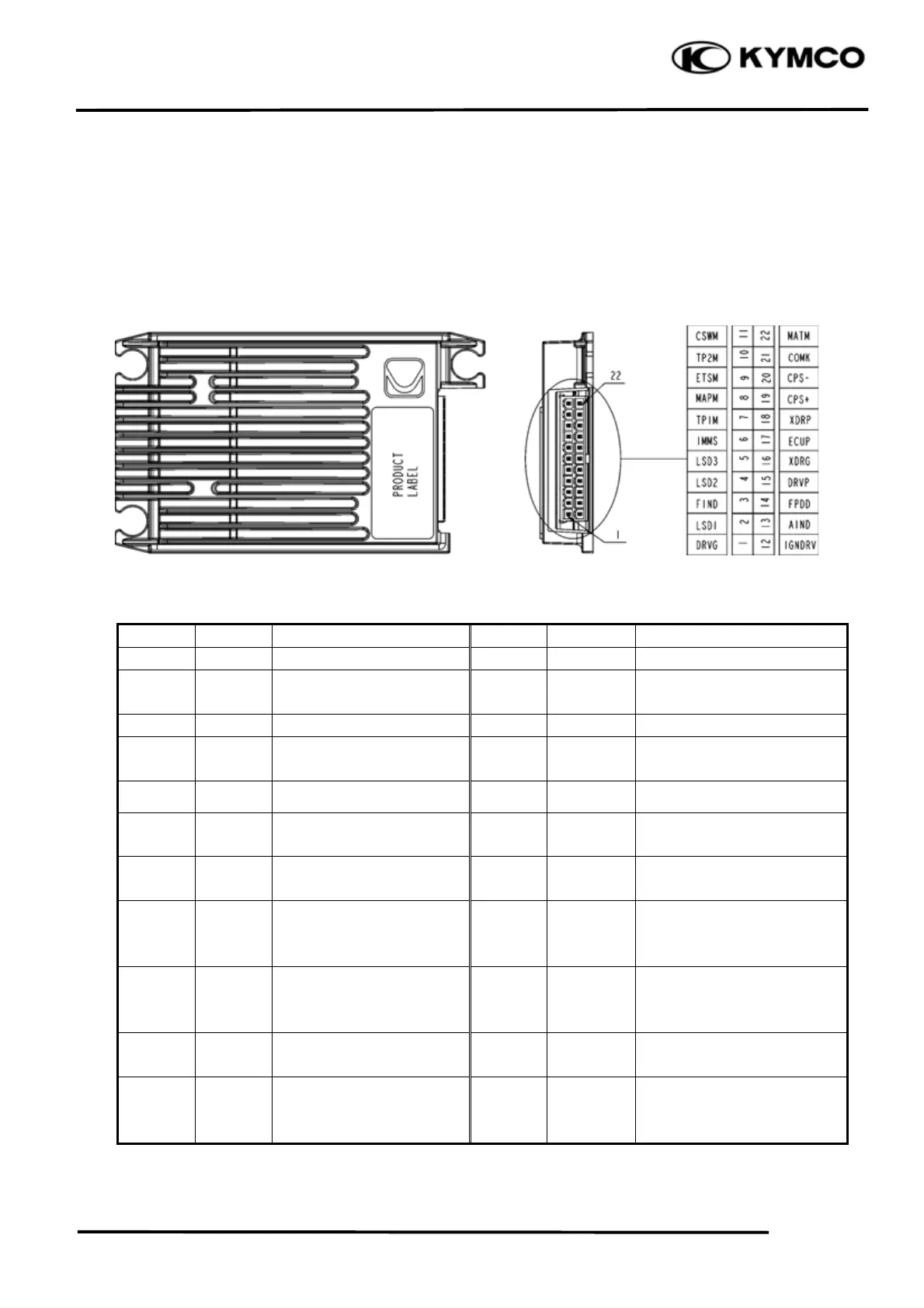

ECU PIN FUNCTION
PIN NO. NAME FUNCTION PIN NO. NAME FUNCTION
1 DRVG DRIVER GROUND 12 IGNDRV IGNITION COIL DRIVER
2 LSD1
CANNISTER VAPOUR
PURGE DRIVER
13 AIND
IDEL AIR VALVE
DRIVER
3 FIND FUEL INJECTOR 14 FPDD O2 HEATER
4 LSD2
CHECK ENGINE
LIGHT DRIVER
15 DRVP
DRIVER POWER
(BATTERY)
5 LSD3 PUMP RELAY DRIVE 16 XDRG
TRANSDUCER GROUND
6 IMMS — 17 ECUP
ECU POWER (KEY
SWITCH)
7 TPIM
THROTTLE POSITION
SENSOR MONITOR
18 XDRP
TRANSDUCER POWER
(5V)
8 MAPM
MANIFOLD/
BAROMETRIC AIR
PRESSURE MONITOR
19 CPS+
CRANKSHAFT
POSITION SENSOR+
9 ETSM
ENGINE
TEMPERATURE
SENSOR MONTOR
20 CPS-
CRANKSHFT POSITION
SENSOR-
10 TP2M O2 SIG. 21 COMK
ISO 9141 SERIAL
COMMUNICATIONS
11 CSWM
CUT-OUT SWITCH
MONITOR
22 MATM
MANIFOLD AIR
TEMPERATURE
SENSOR MONITOR
