Raccordement électrique
98

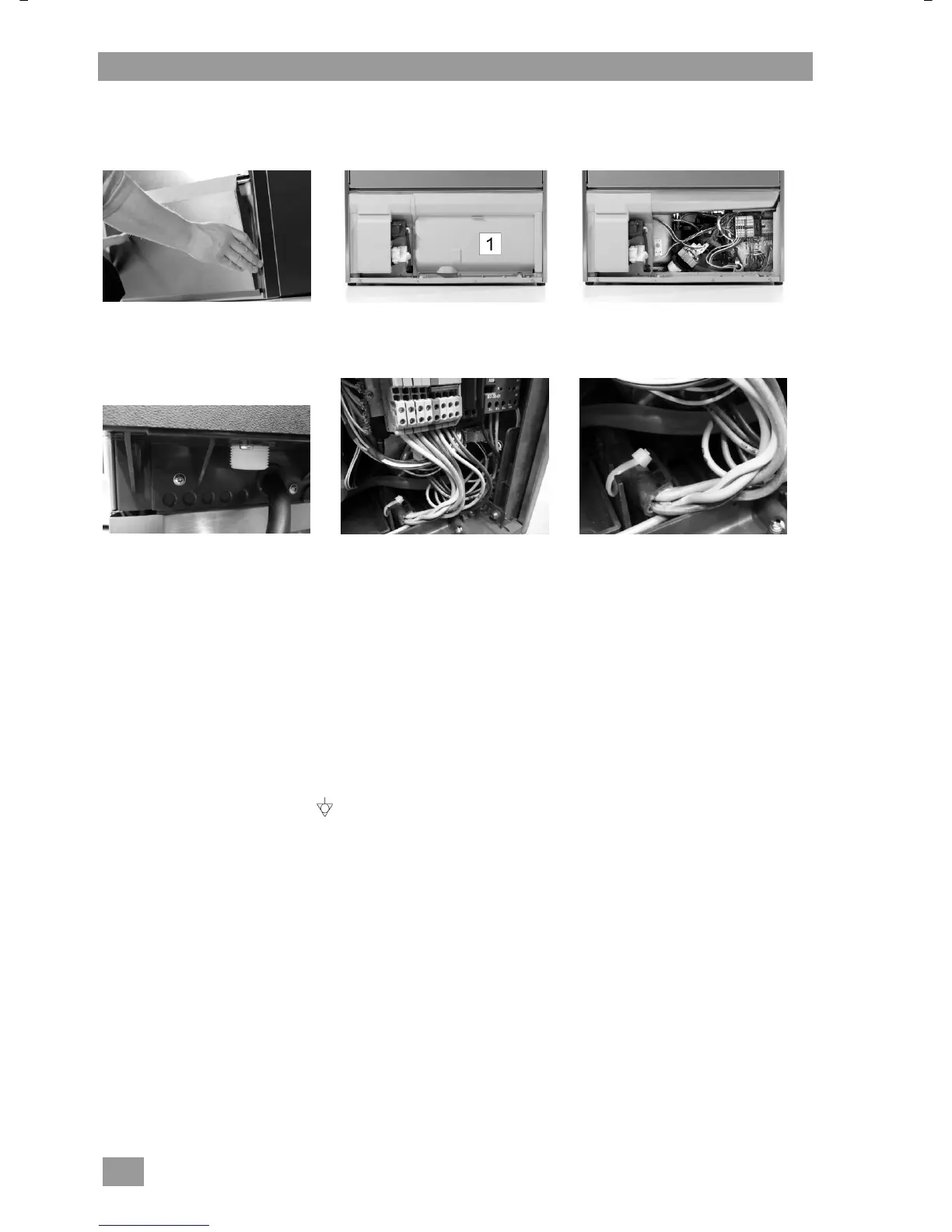

Raccordement du câble d’alimentation dans la machine
Images à l’exemple du modèle PG 8166
Démontez le revêtement avant.
PG 8164 : Démontez également
le revêtement à droite.
Démontez la cloison (1) du compartiment électrique.
Introduisez le câble d’alimentation
au dos de la machine et guidez-le
vers l’avant.
Connectez le câble d’alimentation
selon le schéma de raccordement
( 17.3) aux bornes PE à N.
Presse-étoupe
PG 8165, PG 8166, PG 8169
Fixer le câble d'alimentation sur la
plaque de montage à l'aide d'un
serre-câble afin de décharger la
traction.
PG 8164
Serrez le câble à l’aide du presse-
étoupe au dos de la machine.
17.2 Etablir une liaison équipotentielle
Une vis marquée par le symbole est installée sur le dos de la machine pour le raccordement de la liaison
équipotentielle.
Raccorder la machine au système de liaison équipotentielle installé sur le site.
17.3 Schéma de raccordement
Les lave-vaisselle PG 8164-69 peuvent être raccordés au courant triphasé comme au courant monophasé.
Un schéma de raccordement indiquant à quelles bornes le câble d’alimentation doit être raccordé se trouve
dans la machine. L’élément thermique du surchauffeur est déjà raccordé. Il faut toutefois configurer les ponts
pour que la puissance d’alimentation ne soit pas dépassée.
