Externe Dosiergeräte
33

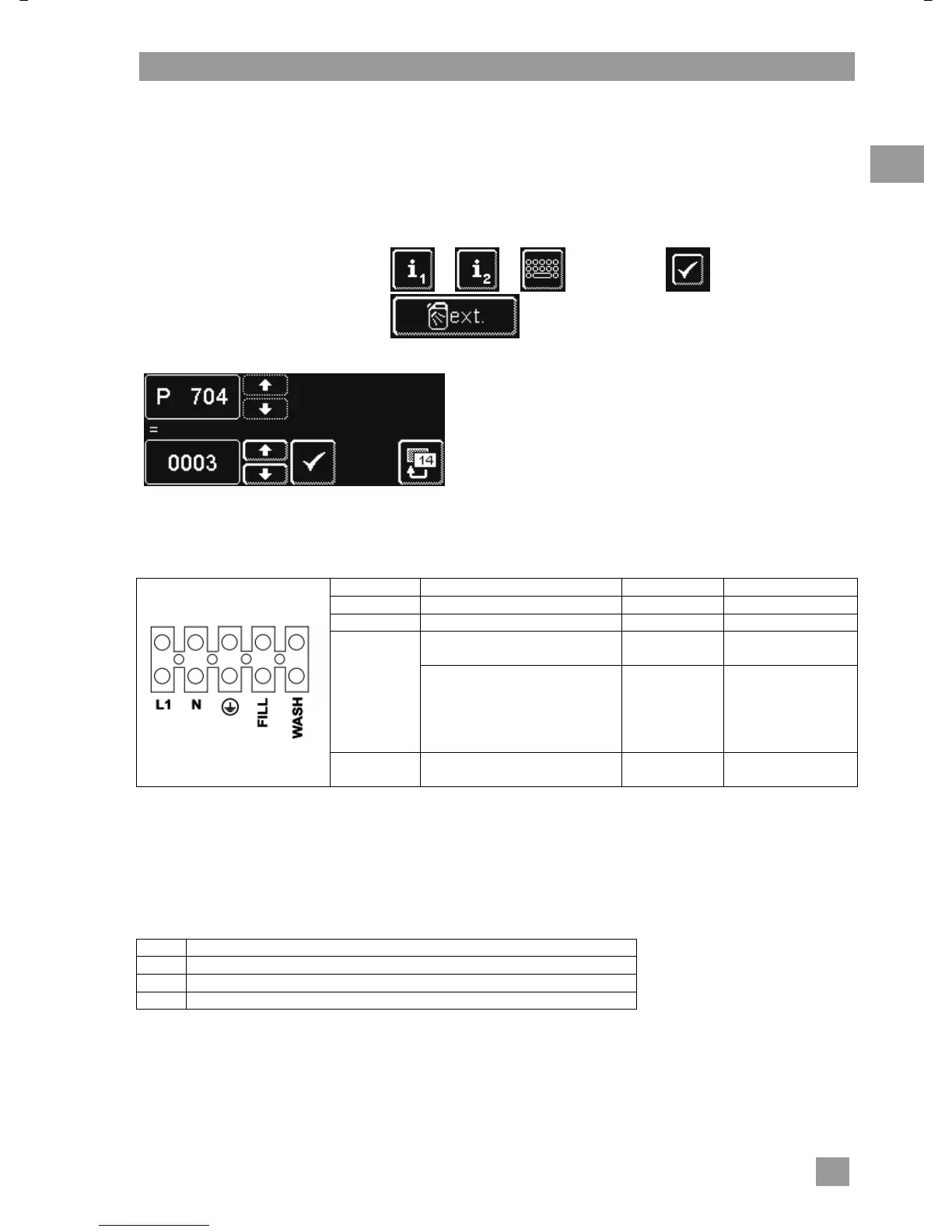

18.2 Elektrischer Anschluss
Für den Anschluss eines externen Reinigerdosiergerätes steht eine Übergabeleiste im Unterbau der Spül-
maschine zur Verfügung.
Die Übergabeleiste kann mit unterschiedlichen Signalen belegt werden, abhängig davon wie der Parameter
P704 eingestellt ist. Der Techniker, der das Reinigerdosiergerät anschließt, stellt den Parameter P704 bei
der Inbetriebnahme ein.
So machen Sie den Parameter P704 zugänglich:
Gehen Sie in das PIN-Menü
PIN 1575
Tippen Sie auf die Schaltfläche
Bild 14 erscheint.
Bild 14
Stellen Sie mithilfe der Scrolltasten den Wert des Para-
meters P704 ein.
0: Spannung an der Klemme „Wash“, wenn der Fre-
quenzumrichter der Umwälzpumpe aktiv ist.
Spannung an der Klemme „Fill“, während der Erstbe-
füllung des Tankes.
1: Spannung an der Klemme „Fill“, wenn das Zu-
laufmagnetventil aktiv ist.
3: für impulsgesteuerte Dosiergeräte (z.B. Fluidos)
WICHTIG maximale Stromentnahme an der Übergabeleiste: 0,5 A.
Klemme Spannung liegt an Bedingung Einschränkung
L1
Dauerspannung
N
Fill
während die Maschine ge-
füllt wird
P704=0
a), b)
parallel zum Magnetventil
während die Maschine
gefüllt wird
während der Nachspü-
lung
P704=1
a)
c)
Wash
während die Umwälzpumpe
läuft
P704=0
a)
c), d), e)
a) Tür geschlossen
b) Mindestwasserstand im Tank
c) nicht im Selbstreinigungsprogramm
d) nicht während die Maschine gefüllt wird
e) nicht im Entkalkungs- und Grundreinigungsprogramm
Mögliche Einstellungen
P704 Verwendung
0 für Dosiergeräte, die außerhalb der Maschine montiert werden
1 für Dosiergeräte, die außerhalb der Maschine montiert werden
3 für eingebaute Dosiergeräte
