Collegamento elettrico
132
Collegamento alla rete elettrica nella macchina

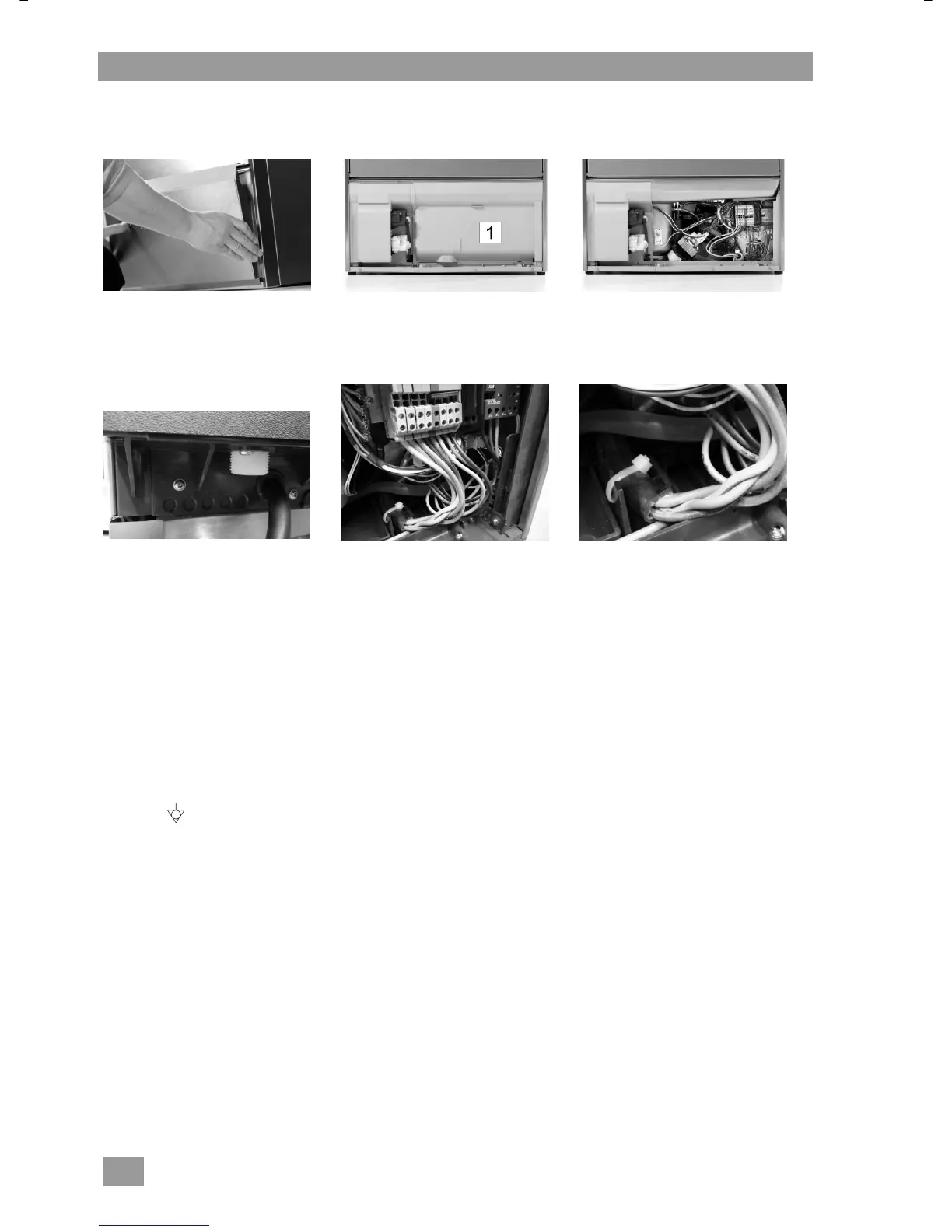

Immagini d'esempio di una macchina PG 8166
Rimuovere il rivestimento anterio-
re
PG 8164: inoltre rimuovere il rive-
stimento laterale destro
Rimuovere la paratia (1) di divisone
Introdurre il cavo di alimentazione
nel pannello posteriore della mac-
china e portarlo davanti dove si
trovano i morsetti di collegamen-
to.
Collegare il cavo di alimentazione
ai morsetti da PE a N, conforme-
mente allo schema di collegamen-
to ( 17.3).
Scarico
PG 8165, PG 8166, PG 8169
Per lo scarico della trazione, fis-
sare il cavo di alimentazione alla
piastra di montaggio per mezzo di
una fascetta.
PG 8164
Avvitare il passacavi nel pannello
posteriore della macchina.
17.2 Creazione di un collegamento di messa a terra
Per il collegamento equipotenziale sul retro della macchina è disponibile un'apposita vite contrassegnata con
il simbolo .
Collegare la macchina al sistema di collegamento di messa a terra a cura del cliente.
17.3 Schema di collegamento
Le lavastoviglie PG 8164-69 possono essere allacciate sia alla corrente trifase che alla corrente alternata
monofase. Nella macchina si trova uno schema di collegamento, nel quale è illustrato a quali morsetti allac-
ciare il cavo di alimentazione. La resistenza del boiler è già allacciata. Tuttavia i ponti devono essere inseriti
in modo tale che la protezione della rete elettrica non venga superata.
