Elektroanschluss
30

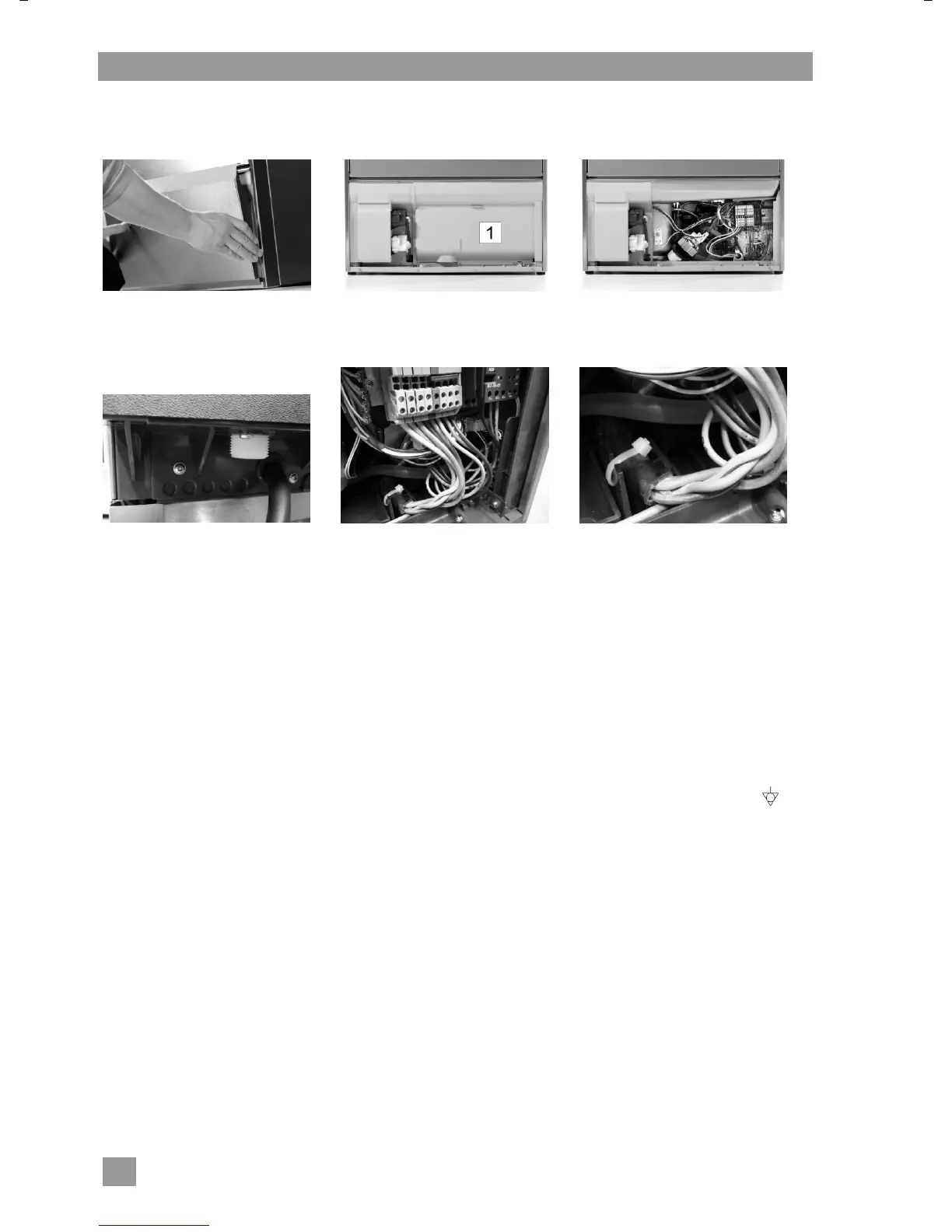

Anschluss der Netzanschlussleitung in der Maschine (falls nicht angeschlossen)
Bilder am Beispiel einer PG 8166
Vordere Verkleidung entfernen
PG 8164: zusätzlich die rechte
Seitenverkleidung entfernen
Schottwand (1) zum Elektroinstallationsraum entfernen
Netzanschlussleitung an der
Rückseite der Maschine einführen
und zu den Anschlussklemmen
nach vorne führen.
Netzanschlussleitung gemäß
Anschlussschema ( 17.3) an
den Klemmen PE bis N anklem-
men.
Zugentlastung
PG 8165, PG 8166, PG 8169
Zur Zugentlastung die Netzan-
schlussleitung mit einem Kabel-
binder an der Montageplatte be-
festigen.
PG 8164
Kabelverschraubung an der
Rückseite der Maschine anzie-
hen.
17.2 Potentialausgleich herstellen
Für den Anschluss eines Potentialausgleichs ist an der Rückseite der Maschine eine mit dem Symbol
gekennzeichnete Anschlussschraube vorhanden
Die Maschine in das bauseitige Potentialausgleichssystem einbinden.
17.3 Anschlussschema
Die Spülmaschinen PG 8164-69 können sowohl an Dreh- als auch an Wechselstrom angeschlossen wer-
den. In der Maschine befindet sich ein Anschlussschema, aus dem hervorgeht, an welchen Klemmen die
Netzanschlussleitung angeschlossen werden muss. Der Boilerheizkörper ist bereits angeschlossen. Es
müssen jedoch Brücken gesteckt werden, damit die Absicherung des Stromnetzes nicht überschritten wird.
