Ηλεκτρική σύνδεση
200
Σύνδεση της γραμμής σύνδεσης δικτύου στο μηχάνημα

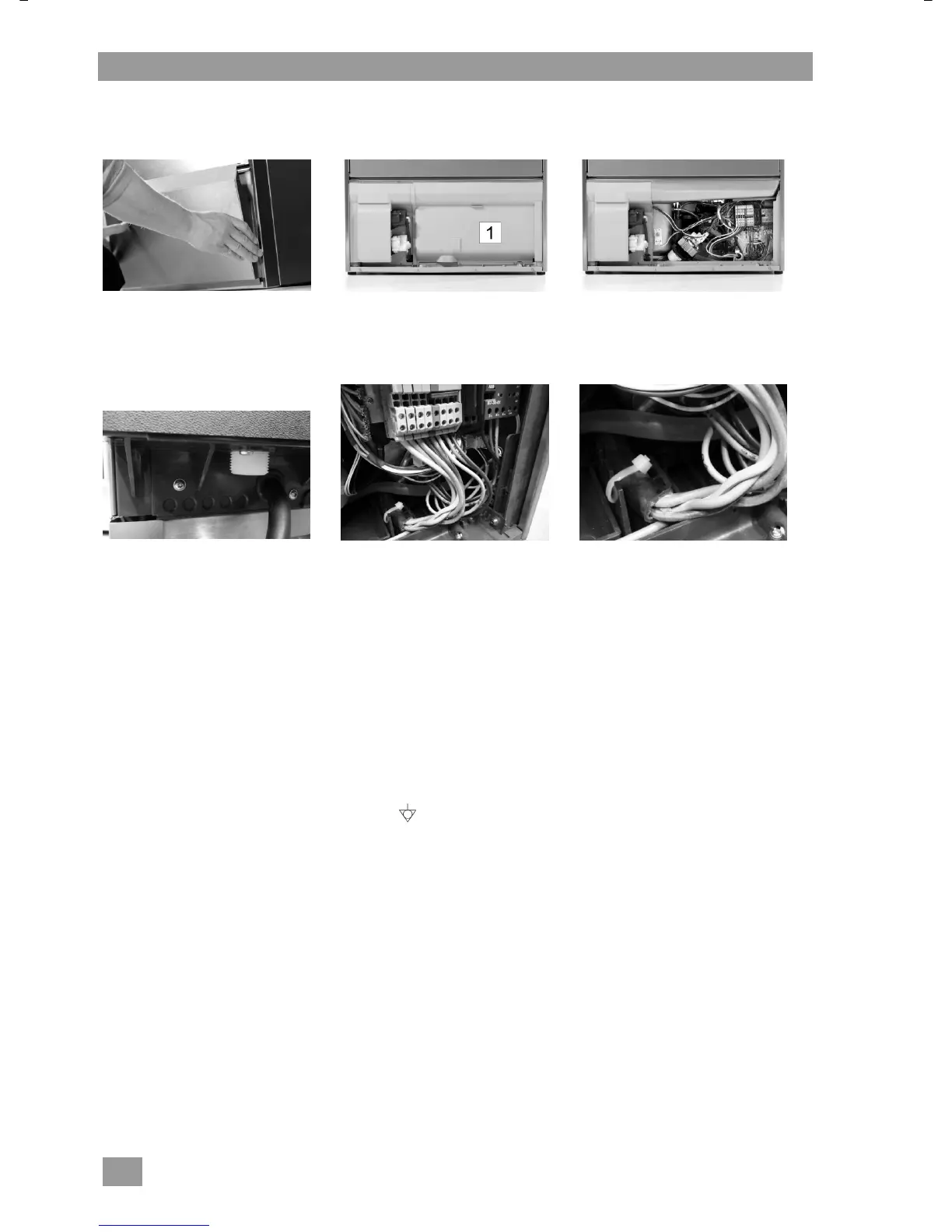

Εικόνες στο παράδειγμα ενός PG 8166
Απομακρύνετε το μπροστινό
περίβλημα
PG 8164: απομακρύνετε επίσης
την πλευρική επένδυση
Απομακρύνετε το τοίχωμα ενίσχυσης (1) στο χώρο εγκατάστσης
ηλεκτρολογικών
Εισάγετε τη γραμμή σύνδεσης
δικτύου στην πίσω πλευρά του
μηχανήματος και οδηγήστε στους
ακροδέκτες σύνδεσης προς τα
εμπρός
Συνδέστε τη γραμμή σύνδεσης
δικτύου σύμφωνα με το
διάγραμμα σύνδεσης στους
ακροδέκτες ΡΕ έως Ν ( 17.3).
Ανακούφιση καταπόνησης
PG 8165, PG 8166, PG 8169
Για την ανακούφιση έλξης, στε-
ρεώστε τον αγωγό παροχής με
δεματικό καλωδίου στην πλάκα
συναρμολόγησης.
PG 8164
Σφίξτε το στυπιοθλίπτη καλωδίου
στο πίσω μέρος του μηχανήματος
17.2 ∆ημιουργία αντιστάθμισης δυναμικού
Για τη σύνδεση μιας ισοδυναμικής σύνδεσης υπάρχει στην πίσω πλευρά του μηχανήματος μια βίδα
σύνδεσης που χαρακτηρίζεται με το σύμβολο .
Συνδέστε το μηχάνημα στο διαθέσιμο από πλευράς κατασκευής σύστημα αντιστάθμισης δυναμικού.
17.3 Σχέδιο συνδεσμολογίας
Τα πλυντήρια πιάτων της PG 8164-69 μπορούν να συνδέονται τόσο σε τριφασικό όσο και σε μονοφασικό
εναλλασσόμενο ρεύμα. Στο μηχάνημα υπάρχει ένα διάγραμμα σύνδεσης, από το οποίο προκύπτει σε ποιους
ακροδέκτες πρέπει να συνδεθούν τα καλώδια τροφοδοσίας ρεύματος. Το θερμαντικό σώμα μπόιλερ έχει ήδη
συνδεθεί. Ωστόσο, πρέπει να εισαχθούν γέφυρες, ώστε να μην σημει
ώνονται υπερβάσεις της ασφάλειας του
δικτύου ρεύματος.
