Dosatori esterni
135

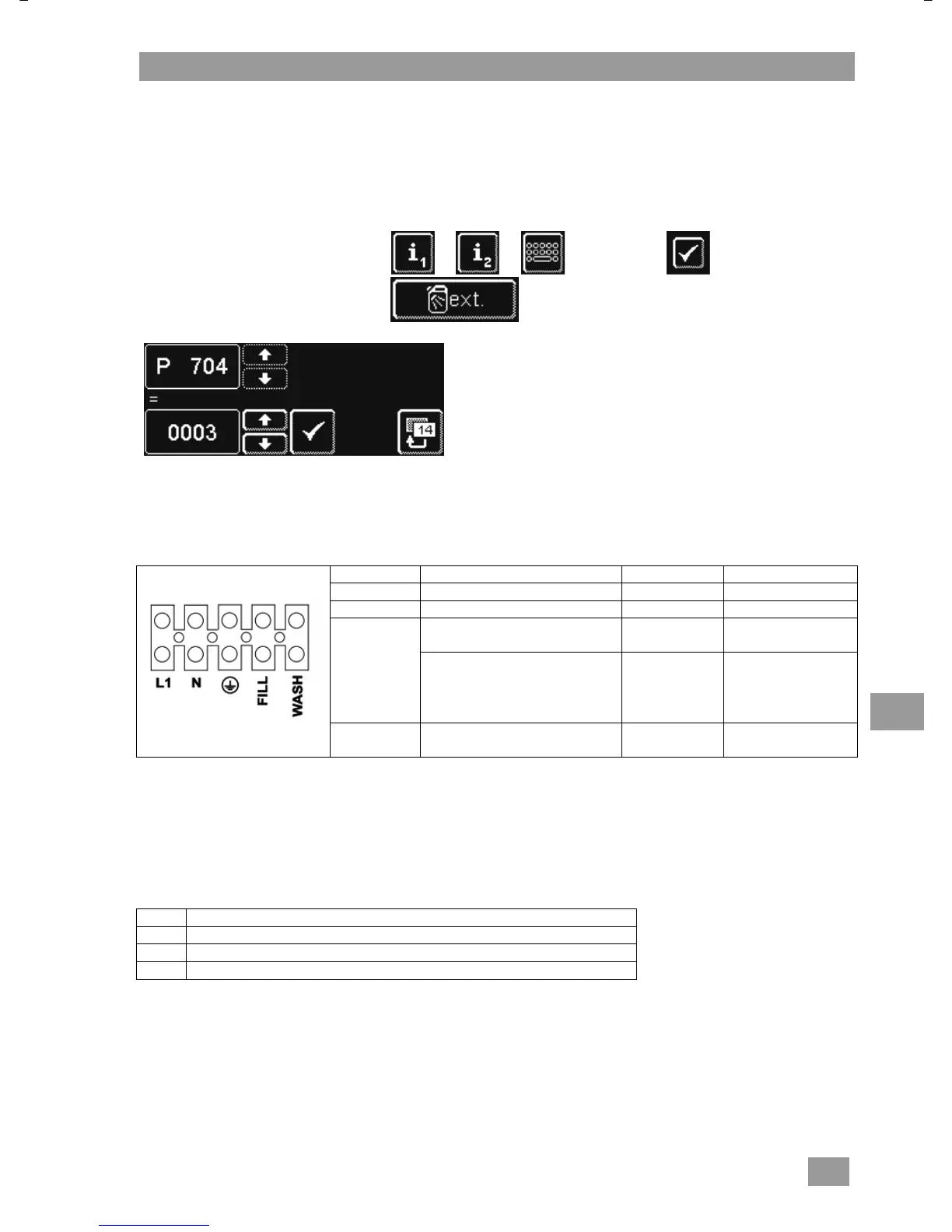

18.2 Allacciamento elettrico
Per il collegamento di un dosatore esterno per detersivo è disponibile una barra nel basamento della lava-
stoviglie.
La barra per il collegamento può essere occupata con vari segnali, in base a come è stato impostato il pa-
rametro P704. Il tecnico che collega il dosatore, imposta il parametro P704 durante la messa in funzione.
Per accedere al parametro P704:
Aprire il menu PIN PIN 1575
Premere il pulsante
Viene visualizzata la scher-
mata 14.
Schermata 14
Impostare il valore del parametro P704 con l'ausilio dei
tasti di scorrimento.
0: Tensione in prossimità del morsetto "Wash (La-
vaggio)" se il convertitore di frequenza della pompa
di lavaggio è attivo.
Tensione in prossimità del morsetto "Fill (Riempi-
mento)" durante il primo riempimento della vasca.
1: Tensione in prossimità del morsetto "Fill (Riempi-
mento)" se l'elettrovalvola d'entrata è attiva.
3: per dosatori a impulso (ad es. liquidi)
IMPORTANTE massimo consumo di corrente sulla barra di collegamento: 0,5 A.
Terminale Tensione presente Condizione Limitazione
L1
Tensione continua
N
Fill
mentre la macchina viene
riempita
P704=0
a), b)
parallelo all'elettrovalvola
mentre la macchina
viene riempita
durante il risciacquo
P704=1
a)
c)
Wash
mentre la pompa di lavaggio
è in azione
P704=0
a)
c), d), e)
a) Portellone chiuso
b) Livello minimo dell'acqua nella vasca
c) Non disponibile nel programma di autopulizia
d) Non durante il riempimento della macchina
e) Non disponibile nei programmi di decalcificazione e di lavaggio intenso
Impostazioni possibili
P704 Uso
0 per dosatori che vengono montati esternamente alla macchina
1 per dosatori che vengono montati esternamente alla macchina
3 per dosatori integrati
