Εξωτερικές συσκευές δοσομέτρησης
203
18.2 Ηλεκτρολογική σύνδεση
Για τη σύνδεση μιας εξωτερικής συσκευής δοσομέτρησης καθαριστικού διατίθεται μια γραμμή μεταφοράς
στην υποκατασκευή του πλυντηρίου πιάτων.
Η γραμμή μεταφοράς μπορεί να είναι κατειλημμένη με διαφορετικά σήματα, ανάλογα με το πώς έχει
ρυθμιστεί η παράμετρος Ρ704. Ο τεχνικός ο οποίος θα συνδέσει τη συσκευή δοσομέτρησης καθαριστικού
ρυθμίζει την παράμετρο Ρ704 κατά τη θέση σε λε
ιτουργία.
Έτσι κάνετε την παράμετρο P704 προσβάσιμη:
Πηγαίνετε στο μενού ΡΙΝ
PIN 1575
Πιέστε το πλήκτρο
Εμφανίζεται η εικόνα 14.

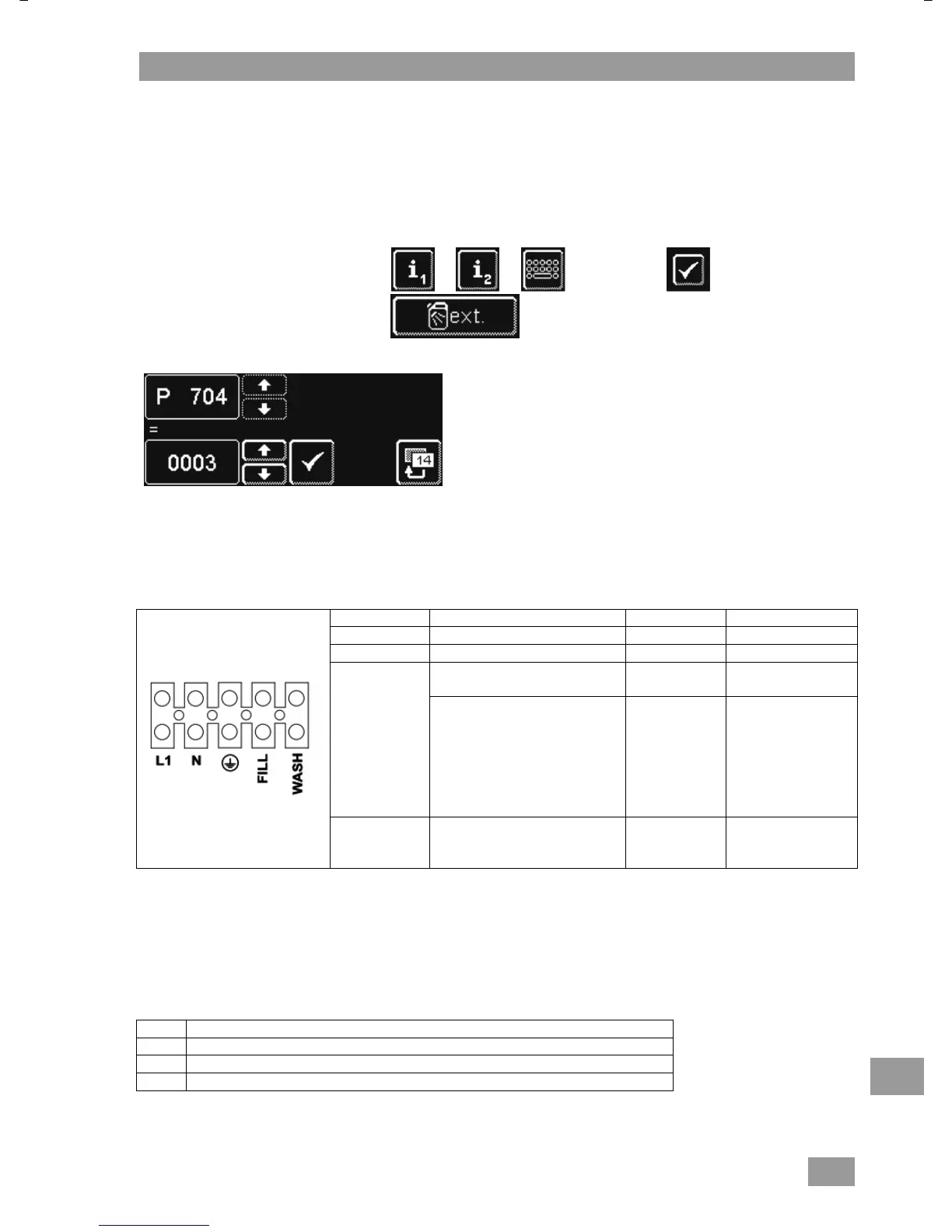

Εικόνα 14
Ρυθμίστε με τη βοήθεια των πλήκτρων κύλησης την τιμή
της παραμέτρου Ρ704.
0: Τάση στον ακροδέκτη "Wash" (Πλύση) όταν ο εναλλά-
κτης συχνότητας της αντλίας κυκλοφορίας είναι ενερ-
γός.
Τάση στο τερματικό "Fill" (Πλήρωση) κατά την πρώτη
πλήρωση του ντεπόζιτου.
1: Τάση στο τερματικό "Fill" (Πλήρωση), εάν η ηλεκτρο-
βαλβίδα τροφοδοσίας είναι ενεργή.
3: για συσκ
ευές δοσομέτρησης με έλεγχο παλμών (π.χ.
Fluidos)
ΣΗΜΑΝΤΙΚΟ μέγιστη κατανάλωση ρεύματος στη γραμμή παράδοσης: 0,5 A.
Ακροδέκτης Εφαρμόζεται τάση Όρος Περιορισμός
L1
Συνεχής τάση
N
Fill
όσο διεξάγεται πλήρωση
του μηχανήματος
P704=0
a), b)
παράλληλα προς τη μαγνη-
τική βαλβίδα
όσο διεξάγεται πλήρω-
ση του μηχανήματος
κατά τη διάρκεια του
ξεβγάλματος με λα-
μπρυντικό
P704=1
a)
c)
Wash
κατά τη διάρκεια λειτουργί-
ας της αντλίας ανακύκλω-
σης
P704=0
a)
c), d), e)
a) θύρα κλειστή
b) ελάχιστη στάθμη νερού στο δοχείο
c) όχι στο σύστημα αυτοκαθαρισμού
d) όχι κατά την διάρκεια πλήρωσης του μηχανήματος
e) όχι στο πρόγραμμα αφαίρεσης αλάτων ή στο πρόγραμμα ριζικού καθαρισμού
Πιθανές ρυθμίσεις
P704 Χρήση
0 για συσκευές δοσομέτρησης, συνδεόμενες εξωτερικά του μηχανήματος
1 για συσκευές δοσομέτρησης, συνδεόμενες εξωτερικά του μηχανήματος
3 για ενσωματωμένες συσκευές δοσομέτρησης
