6 – Русский
03.
Наконец, подключите электрические кабели остальных
установленных устройств (см. Рис. A и пар. 3.3).
Примечание. Для облегчения подключения кабелей блоки контактных
зажимов (клеммники) можно извлечь из своих гнезд.
3.6 - Вход STOP SAFETY EDGE
Функция входа STOP SAFETY EDGE - обеспечить немедленный оста-
нов перемещения с последующим кратковременным обратным ходом.
К данному входу можно подключать такие устройства, как чувстви-
тельные оптические кромки (OSE) или с выходом на постоянное
сопротивление 8,2 кОм.
Блок управления во время поиска и запоминания распознает тип под-
ключенного устройства и выполнит останов при обнаружении разно-
чтений с ранее сохраненным в памяти состоянием устройств.
С помощью соответствующей процедуры ко входу STOP SAFETY EDGE
можно подключить несколько устройств, даже разных типов:
- устройства нормально разомкнутого типа (NO): подключите парал-
лельно устройству сопротивление 8,2 кОм;
- устройства нормально замкнутого типа (NC): подключите последова-
тельно устройству сопротивление 8,2 кОм;
- устройства NC можно подключать последовательно, без ограничения
по количеству;
- при наличии нескольких устройств все они должны подключаться
каскадно с единственным терминирующим резистором на 8,2 кОм;
- можно создавать комбинации устройств нормально разомкнутого и
замкнутого типа, подключая их параллельно. В этом случае следует
поместить последовательно нормально замкнутому контакту сопро-
тивление 8,2 кОм. Это делает возможной также комбинацию трех
устройств: NO, NC и 8,2 кОм.
3.7 - Подсоединение радиоприемника
Блок управления оснащен соединителем типа SM для подключения
приемников (факультативно, не входит в стандартный комплект
поставки) моделей SMXI, SMXIS, OXI, OXIT и аналогичных.
Для подключения приемника следует отключить блок управления от
электрической сети и установить приемник, как показано на рис. 8.
В таблице 2 приведены действия, выполняемые на блоке управления
в зависимости от активированных выходов или команд, подаваемых c
радиоприемника.
Примечание. Более подробную информацию см. в руководстве по эксплуата-
ции приемника.
ТАБЛИЦА 2
Приемник SMXI, SMXIS в «Режиме 1 или 2»
выход описание
Выход №1 Пошагово
Выход №2
Частичное открытие; Заводская настройка:
открывается на половину хода (можно изменить
при заказе или с помощью программатора Oview)
Выход №3 Открыть
Выход №4 Закрыть
Приемник OXI, OXIT запрограммирован в «Расширенном режиме 2»
команда описание
Команда № 1 Пошагово
Команда № 2
Частичное открытие; Заводская настройка:
открывается на половину хода (можно изменить
при заказе или с помощью программатора Oview)
Команда № 3 Открыть
Команда № 4 Закрыть
Команда № 5 Stop
Команда № 6 Пошагово Совместно
Команда № 7 Пошагово Высокий приоритет
Команда № 8 Открыть частично 2
Команда № 9 Открыть частично 3
Команда № 10 Открыть и заблокировать автоматику
Команда № 11 Закрыть и заблокировать автоматику
Команда № 12 Блокировать автоматику
Команда № 13 Разблокировать автоматику
Команда № 14 Подсветка Таймер
Команда № 15 подсветка ВКЛ/ВЫКЛ
3.8 - Первое включение и проверка подключений
После подачи напряжения на блок управления выполните следующие
проверки:
• Удостоверьтесь, что зеленый светодиод L2 (рядом с DIP-
переключателями) регулярно мигает с частотой 1 вспышка в секунду.
• Если на установке имеются фотодатчики, убедитесь в том, что
их светодиоды мигают (RX). Характер мигания не имеет значения,
поскольку зависит от многих факторов.
• Убедитесь, что красный светодиод LED SAFETY рядом с соедините-
лем кабеля клавиатуры постоянно горит (см. Диагностическую таблицу
Led Safety в пар. 6.2).
Если хотя бы одна из этих проверок не отвечает требуемому условию,
отсоедините блок от электрической сети и проверьте все ранее сде-
ланные электрические подключения.

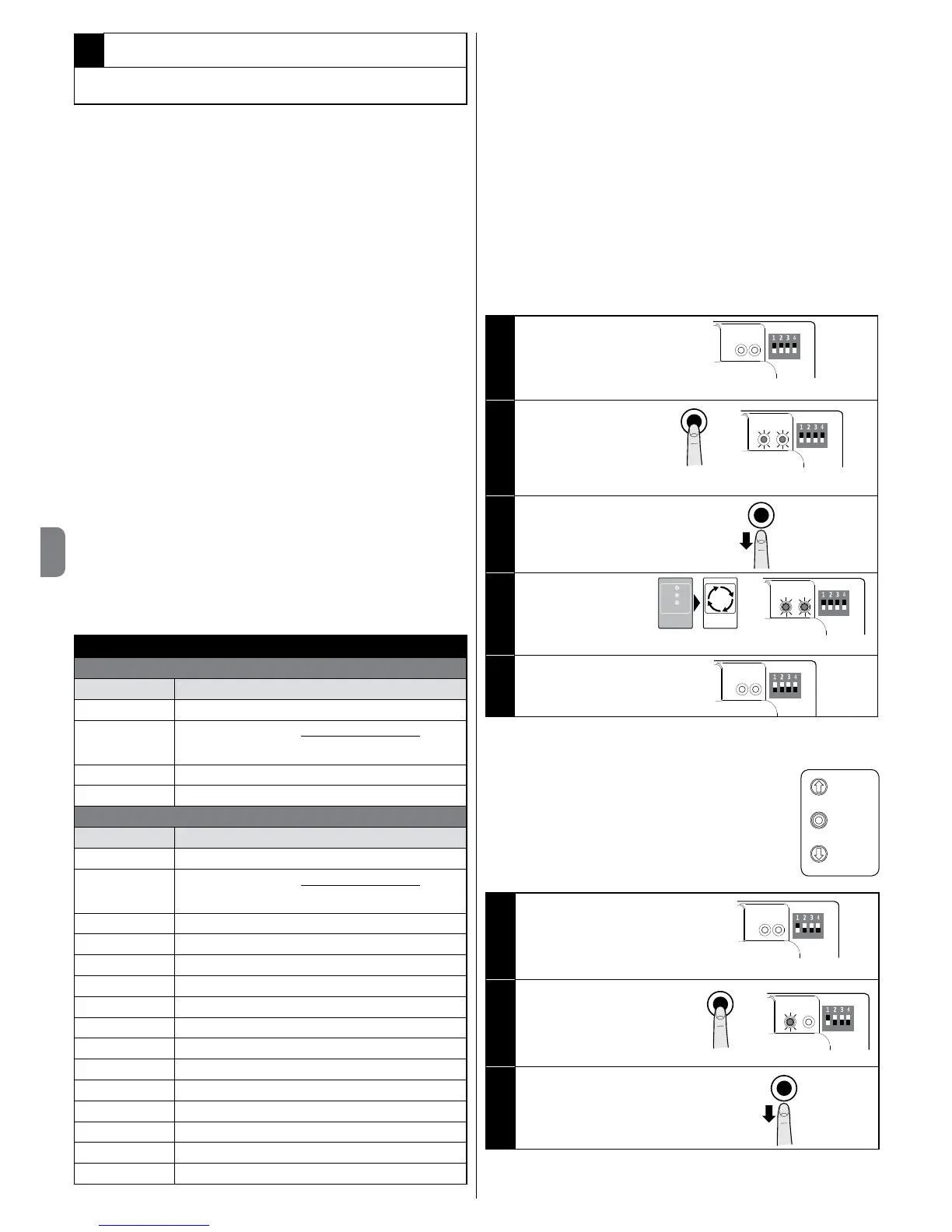

3.9 - Полная очистка памяти блока управления
При необходимости можно удалить из блока управления все настройки
и вернуть его в исходное состояние со стандартными (заводскими)
настройками.
01.
Установите dip-
выключатели 1-2-3-4
на ON = зеленый и
красный светодиоды
начинают быстро
мигать
ON
OFF
02.
Удерживайте нажатой
кнопку STOP в
течение 3 секунд до
тех пор, пока зеленый
и красный светодиоды
не начнут гореть
немигающим светом
3”
ON
OFF
03.
Отпустите кнопку
STOP
04.
Теперь блок
управления
выполняет СБРОС =
зеленый и красный
светодиоды начинают
быстро мигать
ON
OFF
RESET
05.
Установите dip-
выключатели 1-2-3-4
на OFF
ON
OFF
3.10 - Распознавание устройств безопасности и положе-
ний открытия и закрытия
После первого включения (пар. 3.8), перед установ-
кой положения открытия и закрытия ворот, необхо-
димо выполнить запоминание устройств безопасно-
сти, подключенных на входе «STOP Safety Edge» со
стороны блока управления.
ВНИМАНИЕ! - На этапе распознавания должно
присутствовать хотя бы одно устройство безо-
пасности, подключенное к блоку управления.
