Русский – 7
Эту процедуру необходимо повторить в случае модификации
устройств, подключенных к клемме «STOP Safety Edge» (напри-
мер, после подключения нового устройства к блоку управления).
После распознавания всех подключенных устройств, присутствующих
в системе автоматики, необходимо распознать в блоке управления
положения открытия и закрытия ворот.
ВНИМАНИЕ! - Процедура запоминания устройств безопасно-
сти и положений открытия и закрытия ворот осуществляется
непрерывно, друг за другом. Нельзя выполнить распознавание
устройств безопасности в одно время, а распознавание положе-
ний - в другое.
3.10.1 - Запоминание положений открытия и закрытия с механиче-
ским концевым датчиком
Можно запрограммировать 2 позиции, как описано ниже.
Позиция Значение
Открывание Позиция полного открытия. После достижения
данной точки ворота остановятся.
Закрывание Позиция полного закрытия. После достижения
данной точки ворота остановятся.
Внимание! - Если направление вращения не соответствует задан-
ному направлению (кнопка «Open» = открытие), необходимо отсо-
единить блок питания от электрической сети и поменять местами
жилы кабеля двигателя, подключенные к контактным зажимам
«V» и «W» (перефазировать двигатель) (рис. 9).

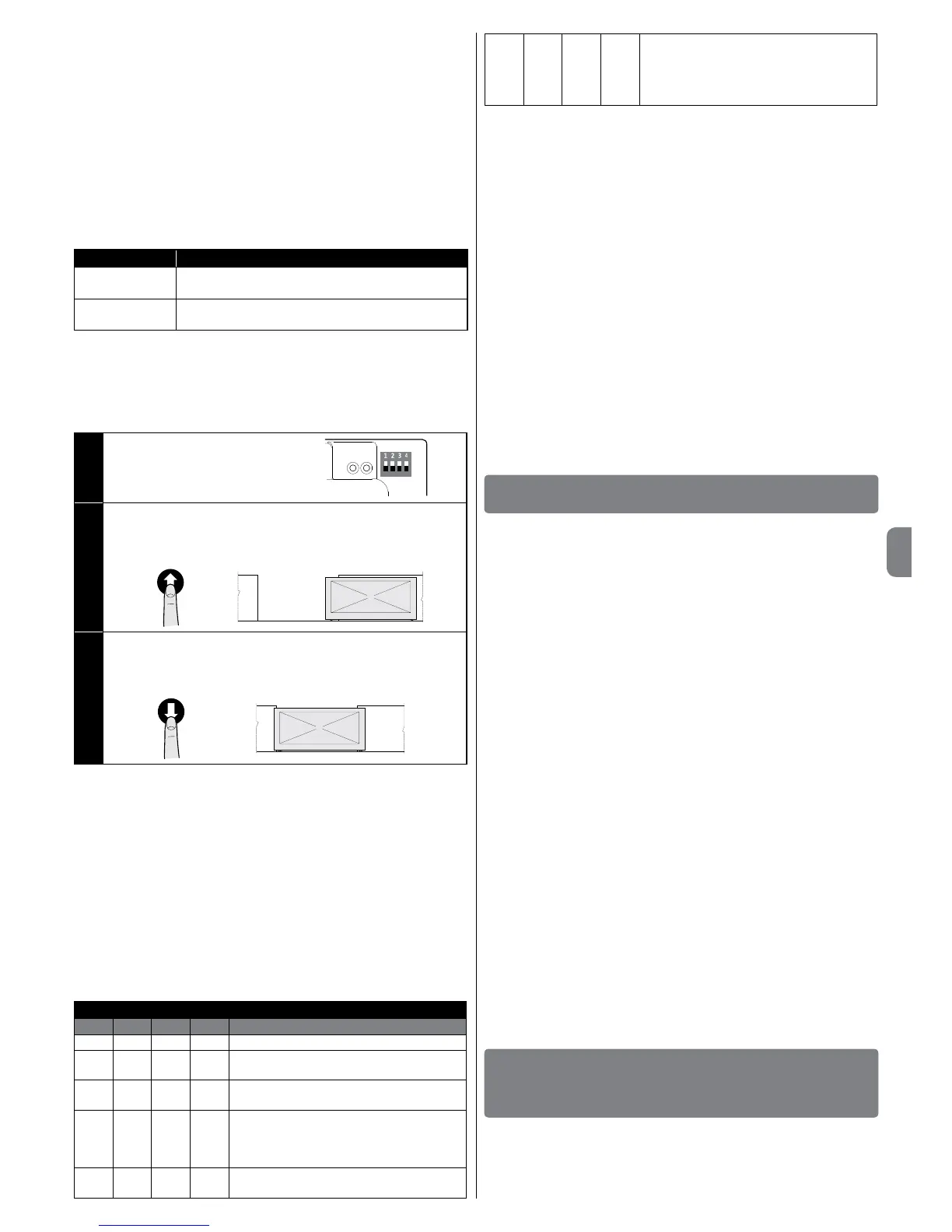

Процедура выполняется, как описано далее:
01.
Приведите DIP-выключатель 1
в положение OFF.
ON
OFF
02.
Нажмите кнопку «Открытие»,
чтобы привести ворота в поло-
жение максимального откры-
тия.
03.
Нажмите кнопку «Закрытие»,
чтобы привести ворота в поло-
жение максимального закры-
тия.
ВНИМАНИЕ! – Этапы запоминания настроек в блоке не должны
прерываться. Если это произошло, необходимо повторить всю
процедуру с самого начала. Если по окончании этапа запоминания
настроек красный светодиод мигает 9 раз - пауза - 9 раз, это озна-
чает, что произошла ошибка.
Если же он будет мигать 3 раза - пауза - 3 раза, следует сбросить
ошибку, нажав кнопку STOP и поменять местами соединение кон-
цевого выключателя открытого положения с концевым выключа-
телем закрытого положения на клемме LIMIT SWITCH (рис. 5).
Этап поиска и запоминания позиций можно повторить в любой мо-
мент даже после окончания установки.
3.11 - Режим функционирования
ВНИМАНИЕ! - Если функции таблицы 3 программируются с помо-
щью программирующего устройства Oview, необходимо настроить
Dip-выключатели = OFF.
ТАБЛИЦА 3
DIP1 DIP2 DIP3 DIP4 Функция
ВЫКЛ ВЫКЛ ВЫКЛ ВЫКЛ
Движение в присутствии человека
ВКЛ
(ON)
x
ВЫКЛ ВЫКЛ
Считывание положений и состояния вхо-
да ALT
ВЫКЛ
ВКЛ
(ON)
ВЫКЛ ВЫКЛ
Направление вращения инвертирован-
ного энкодера
ВЫКЛ
x
ВЫКЛ
ВКЛ
(ON)
Промышленный режим (полуавтомати-
ческое открытие - закрытие в присут-
ствии человека), если положения внесе-
ны в память
ВЫКЛ
x ВКЛ
(ON)
ВЫКЛ
Полуавтоматический режим, если поло-
жения внесены в память
ВЫКЛ
x ВКЛ
(ON)
ВКЛ
(ON)
Автоматический режим с задаваемым
временем паузы, если положения внесе-
ны в память (для запоминания времени
паузы, см. раздел 6.1.2 «Другие функ-
ции»)
3.12 - Программирующее устройство Oview
Использование программатора Oview существенно облегчает и ускоря-
ет наладку, техническое обслуживания и диагностику систем автома-
тизации ворот/роллет.
Можно подсоединить Oview к блоку управления посредством интер-
фейса IBT4N, используя bus-кабель с 4 внутренними электрическими
проводами.
Для доступа к разъему BusT4 необходимо открыть короб блока управ-
ления, вставить соединитель IBT4N в специальное гнездо, а потом
подключить программирующее устройство Oview (рис. 10).
Oview может использоваться по отношению к блоку управления на
расстоянии до 100 м. Он может подключаться одновременно к несколь-
ким блокам управления (до 16) и оставаться подключенным даже при
нормальной работе автоматизированной системы. При работе с Oview
крайне важно соблюдать указания, приведенные в руководстве для
пользователя Oview.
Если блок управления оснащен радиоприемником модели OXI, с
помощью Oview можно получить доступ к параметрам передатчиков,
сохраненных в приемнике. Подробнее см. в руководстве пользователя
Oview или блок-схеме функций блока управления, доступных на интер-
нет-сайте www.niceforyou.com.
ВНИМАНИЕ! Если функции таблицы 3 программируются с помо-
щью программирующего устройства Oview, необходимо настроить
Dip-выключатели = OFF.
4
ИСПЫТАНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ
Этапы испытания и ввода в эксплуатацию являются наиболее важны-
ми для обеспечения безопасности системы автоматизации. Испытания
также могут использоваться для периодической проверки работоспо-
собности устройств, входящих в систему автоматики.
Они должны выполняться квалифицированным персоналом, который
обязан подобрать тесты, необходимые для оценки принятых решений
с точки зрения имеющихся рисков, и убедиться в их соответствии зако-
нам, нормативам и регламентам, в частности всем требованиям дирек-
тивы EN 12445, которая определяет методы испытания для систем
автоматизации ворот и дверей. Дополнительные устройства должны
подвергаться испытаниям как в отношении их работоспособности, так
и в отношении их правильной интеграции в систему управления, в соот-
ветствии с указаниями в их руководствах по эксплуатации.
4.1 - Испытание
Последовательность операций для проведения испытаний описана
далее и относится к типичной системе:
1 Проверьте, соблюдены ли условия, указанные в разделе «Указания
по монтажу».
2 Разблокируйте двигатель. Убедитесь, что ворота можно открывать и
закрывать вручную с усилием не более 225 Н.
3 Заблокируйте двигатель.
4 Используя органы управления (передатчик, кнопка управления,
запираемый на ключ переключатель и т. д.), произведите проверку
открытия, закрытия и останова ворот, убедитесь в том, что движение
створок соответствует тому, что предусмотрено. Произведите раз-
личные испытания для оценки хода ворот, удостоверьтесь в отсут-
ствии дефектов монтажа и наладки, а также каких-либо необычных
точек трения.
5 Проверьте последовательно правильную работу всех имеющихся в
системе устройств безопасности (фотоэлементы, чувствительные
кромки и т. д.).
6 Если для минимизации риска возникновения опасных ситуаций,
связанных с перемещением секций, принято ограничение усилия при
перемещении, следует произвести измерения усилий, как описано в
стандарте EN 12445.
5
УСТАНОВКА И ЭЛЕКТРИЧЕСКОЕ
ПОДКЛЮЧЕНИЕ ДВУХ БЛОКОВ
УПРАВЛЕНИЯ ДЛЯ ФУНКЦИОНИРОВАНИЯ С
ПРОТИВОПОЛОЖНЫМИ СТВОРКАМИ
Для создания автоматизированной системы, состоящей из двух проти-
воположно движущихся створок, необходимо использовать два блока
управления, подключенных, как показано на рис. 11 .
Двигатели и концевые выключатели должны быть подключены к каждо-
му блоку управления. Мигающее устройство и выход SCA (индикатор
