18
RX-V3900/DSP-AX3900
RX-V3900/
DSP-AX3900
Rubber sheet andcloth
ゴ ムシ ートと布
MF405400
CB12
W9001
CB901
CB971
CB970
CB803
MF115300
WQ662700
POWER (1) P.C.B.
OPERATION (2) P.C.B.
Sub chassis unit
サブシャーシユニット
FL (2) P.C.B.
FL (1) P.C.B.
Ground lead
アース線
Chassis
シャーシ

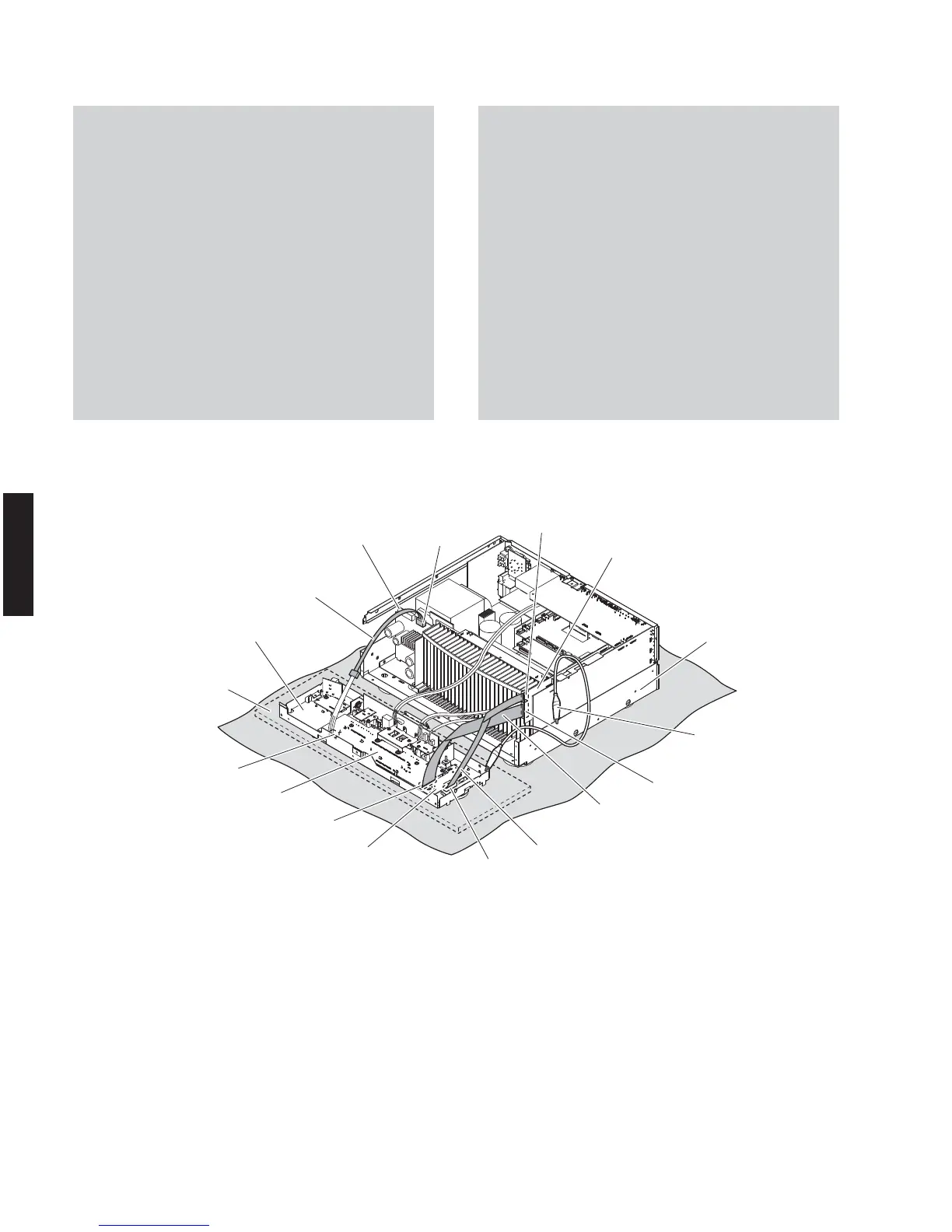

Fig. 3
When checking the P.C.B.s:
• Spread the rubber sheet and the cloth. Then place
the sub chassis unit on the cloth and check it. (Fig. 3)
• Reconnect all cables (connectors) that have been
disconnected. Be sure to use the extension cable for
servicing for the following section.
FL (1) P.C.B. CB901–FL (2) P.C.B. CB970:
WQ662700 (27P, 320mm, P=1.0)
FL (2) P.C.B. CB971–OPERATION (2) P.C.B. CB803:
MF115300 (15P, 300mm, P=1.25)
FL (1) P.C.B. W9001–POWER (1) P.C.B. CB12:
MF405400 (5P, 400mm, P=1.25)
• When connecting the flexible flat cable, be careful
with polarity.
• Connect the ground point of the sub chassis unit to
the chassis with a ground lead or the like. (Fig. 3)
P.C.B. をチェックする場合には：
・ ゴムシートと布を敷き、その上にサブシャーシユニッ
トを置いてチェックします。（Fig.3）
・ 外したケーブル（コネクター）をすべて接続します。
ただし次の区間は、サービス用延長ケーブルを使用
してください。
FL（1）P.C.B.CB901 〜 FL（2）P.C.B.CB970：
WQ662700（27P、320mm、P ＝ 1.0）
FL（2）P.C.B.CB971 〜 OPERATION（2）P.C.B.CB803：
MF115300（15P、300mm、P ＝ 1.25）
FL（1）P.C.B.W9001 〜 POWER（1）P.C.B.CB12：
MF405400（5P、400mm、P ＝ 1.25）
・ フラットケーブルを接続する際、極性に注意してく
ださい。
・ サブシャーシのアースをアース線等でシャーシに接
続してください。（Fig.3）
