Yamaha RX-V3900 Service Manual

60
RX-V3900/DSP-AX3900
RX-V3900/
DSP-AX3900
– C: Communication
(Communication and
BUS line check item, etc..) –
C1. FUNCTION P.C.B. CHECK
This menu is used to check transmission of the data
and the flow port of the hardware.

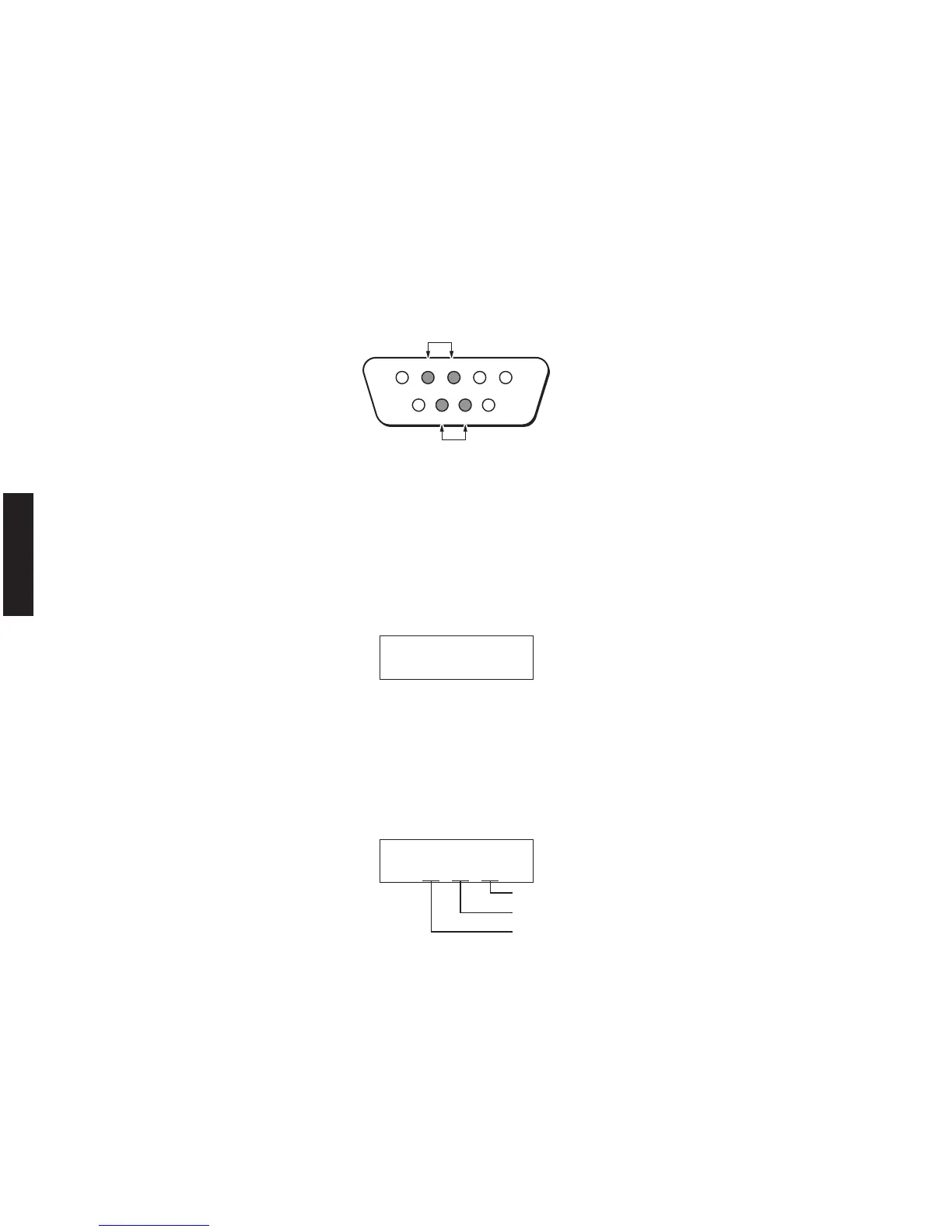

With the power turned off, short between pins No. 2 (RxD)
and No. 3 (TxD), and between pins No. 7 (RTS) and No.
8 (CTS) of the RS232C terminal. (Be sure to turn off the
power when shorting the pins.)
Start self-diagnostic function and select the menu.
There are two sub-menu items.
−C：Communication
（通信・バスラインチェック項目等）−
C1.FUNCTIONP.C.B.CHECK
データ送受信チェック、ハードウェアフローポート
チェックを行うメニューです。
パワーオフ状態にしてから、RS232C 端子の 2 ピン
（RxD）と 3 ピン（TxD）、7 ピン（RTS）と 8 ピン（CTS）
をショートさせます。（ショートさせるときは必ず電
源を切ってください。）
ダイアグを起動してメニューを選択します。
サブメニューは 2 つあります。
ALL:
Check transmission of the tuner and satellite broadcasting.
OK : Normal
NG : Abnormal/No checked
ALL：
チューナーの送受信チェックを行います。
OK ：正常
NG ：異常／未確認
RS232C DATA
The sub-menu is used to check transmission of the test
data. “OK” appears when the data is transmitted properly
and “NG” when it is not.
In this mode, NULL command transmission is continued
after the test command is transmitted.
RS232CDATA
テストの送受信チェックを行います。正常に送受信完了
した場合、“OK” と表示します。正常に送受信しなかった
場合は “NG” と表示します。
このモードでは、テストコマンド送信後、200ms ごとに
NULL コマンド（無効なコマンド）を送信し続けます。
SIRIUS (U, C models)
XM (U, C models)
HD radio tuner (U model)
AM/FM tuner (C, R, T, K, A, B, G, E, L, J models)
RxD
RTS CTS
TxD
123
6789
45
C1.FUNCPCB
232CDATA:NG
C1.FUNCPCB
ALL:NGNGNG
