RX-V3900/DSP-AX3900
211
* 1-1 WN990800 FRONT PANEL GD J フロントパネル
* 1-1 WN990600 FRONT PANEL GD RTK フロントパネル
* 1-1 WP295400 FRONT PANEL BL J フロントパネル
* 1-1 WN990500 FRONT PANEL BL UCRTABGEL フロントパネル
* 1-1 WN990700 FRONT PANEL TI フロントパネル
1-2 WF121100 BUTTON LENS ボタンレンズ 01
1-3 WH186000 ESCUTCHEON D5 GD エスカッションＤ５ 06
1-3 WH185800 ESCUTCHEON D5 BL エスカッションＤ５ 06
1-3 WH186100 ESCUTCHEON D5 TI エスカッションＤ５
1-4 WH384900 ESCUTCHEON PJ GD エスカッションＰＪ 01
1-4 WH384800 ESCUTCHEON PJ BL エスカッションＰＪ
1-4 WH385000 ESCUTCHEON PJ TI エスカッションＰＪ
1-7 V6034200 EMBLEM GD エンブレム 03
1-7 V6034100 EMBLEM BL,TI エンブレム 03
2-1 WH567400 P.C.B. ASS'Y OPERATION J
ＰＣＢ ＯＰＥＲＡＴＩＯＮ 12
2-1 WH567500 P.C.B. ASS'Y OPERATION UCRTKABGEL
ＰＣＢ ＯＰＥＲＡＴＩＯＮ
* 2-14 WP505200 FLEXIBLE FLAT CABLE 15P 140mm P=1.25 カード電線
2-15 WM784800 FLEXIBLE FLAT CABLE 27P 100mm P=1.0 BL カード電線 03
* 2-22 WQ714100 SUB PANEL GD J サブパネル
* 2-22 WQ713300 SUB PANEL GD RTK サブパネル
* 2-22 WP323700 SUB PANEL BL J サブパネル
* 2-22 WQ713200 SUB PANEL BL UCRTABGEL サブパネル
* 2-22 WQ713400 SUB PANEL TI サブパネル
2-23 V9126500 SHAFT シャフト 01
* 2-24 WN996900 WINDOW PANEL LID ウインドウ
* 2-25 WN997900 ESCUTCHEON VI GD J エスカッションＶＩ
* 2-25 WN997800 ESCUTCHEON VI GD RTK エスカッションＶＩ
* 2-25 WP280900 ESCUTCHEON VI BL J エスカッションＶＩ
* 2-25 WN997700 ESCUTCHEON VI BL UCRTABGEL エスカッションＶＩ
* 2-25 WN998000 ESCUTCHEON VI TI エスカッションＶＩ
2-26 V6002000 BUTTON D5 GD ボタンＤ５ 01
2-26 V6001900 BUTTON D5 BL ボタンＤ５ 01
2-26 WG290000 BUTTON D5 TI ボタンＤ５
* 2-28 WP001700 PANEL LID GD J パネルリッド
* 2-28 WP001600 PANEL LID GD RTK パネルリッド
* 2-28 WP295900 PANEL LID BL J パネルリッド
* 2-28 WP001400 PANEL LID BL U パネルリッド
* 2-28 WP392200 PANEL LID BL C パネルリッド
* 2-28 WP001500 PANEL LID BL RTABGEL パネルリッド
* 2-28 WP001800 PANEL LID TI パネルリッド
* 2-29 WP002200 PLATE SP GD J プレートＳＰ
* 2-29 WP002100 PLATE SP GD RTK プレートＳＰ
* 2-29 WP296000 PLATE SP BL J プレートＳＰ
* 2-29 WP001900 PLATE SP BL UC プレートＳＰ
* 2-29 WP002000 PLATE SP BL RTABGEL プレートＳＰ
* 2-29 WP002300 PLATE SP TI プレートＳＰ
* 2-30 WQ432100 HINGE L GD ヒンジＬ
* 2-30 WQ432000 HINGE L BL ヒンジＬ
* 2-30 WQ432200 HINGE L TI ヒンジＬ
2-31 V6005400 HINGE R GD ヒンジＲ 01
2-31 V6005300 HINGE R BL ヒンジＲ
2-31 V6005500 HINGE R TI ヒンジＲ
2-32 V4593300 SPRING LID スプリングＬＩＤ 01
2-33 V9124600 DAMPER GEAR ダンパーギヤ 03
2-36 VY940400 CUSHION LID T=0.8 クッションＬＩＤ 01
2-38 WC144500 CUSHION 5x10 クッション
2-52 WE774800 BIND HEAD P-TIGHT SCREW 3x8 MFZN2W3 バインドＰタイトネジ 01
2-53 WE973700 BIND HEAD P-TIGHT SCREW 2.6x6 MFZN2W3 バインドＰタイトネジ 01
2-55 WG959600
PW HEAD TAPPING B-T. SCREW 3x6-8 MFZN2W3 ＰＷヘッドＢタイトネジ 01
2-56 WM220800
HEXAGONAL HEAD B-TIGHT SCREW 3x15 SP MFZN2W3 ６角Ｂタイトネジ 01
* 9 WQ134200 P.C.B. ASS'Y FL ＰＣＢ ＦＬ
1- 1
1- 7
1- 4
2-1
2-1
2-1
2-1
2-1
2-1
1- 3
1- 2
2-55
2-52
2-15
2-55
2-28
2-31
2-29
2-36
2-36
2-55
2-55
2-55
2-22
2-38
2-52
2-56
2-32
2-55
2-33
2-55
2-23
2-53
2-53
(3)
2-55
2-52
2-55
2-52
2-26
2-25
2-30
2-24
2-55
2-14
(2)
(1)
9
(1)
(5)
(4)
(6)
2-1
(7)
✻ New Parts
＊新規部品
✻ New Parts
＊新規部品
Ref No. Part No. Description Remarks Markets
部 品 名 ランク

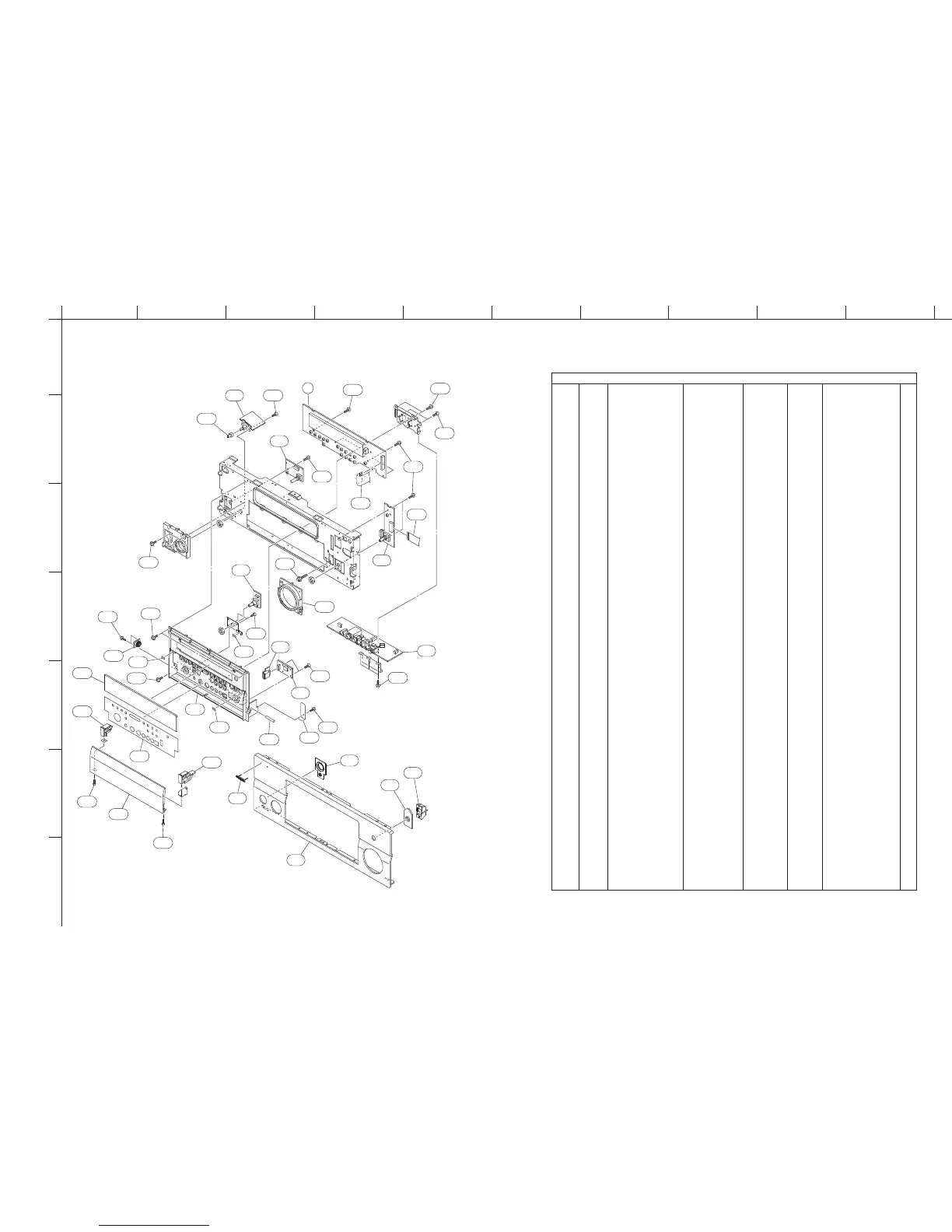

• FRONT PANEL and SUB CHASSIS UNIT
