Yamaha RX-V3900 Service Manual

54
RX-V3900/DSP-AX3900
RX-V3900/
DSP-AX3900
U2. USB CHECK
VNP2 TEST 1k
1kHz test tone is output.
U2.USBCHECK
VNP2TEST1k
1kHz のテストトーンを出力します。
VNP2 TEST 20Hz
20Hz test tone is output.
VNP2TEST20Hz
20Hz のテストトーンを出力します。
VNP2 TEST 20k
20kHz test tone is output.
VNP2TEST20k
20kHz のテストトーンを出力します。
VNP2 TEST2
1kHz test tone is output.
VNP2TEST2
1kHz のテストトーンを出力します。

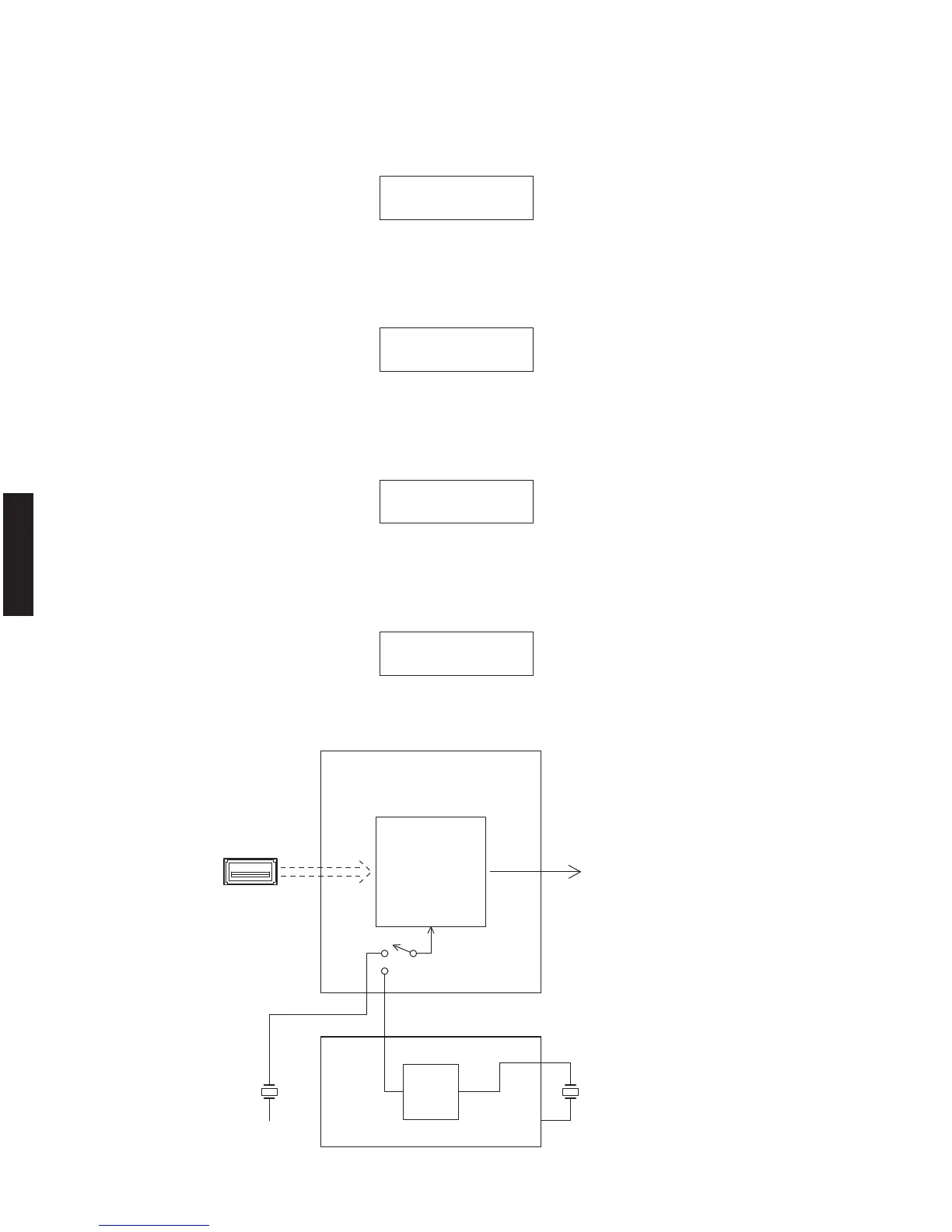

Signal path of test tone output /
テストトーン出力の信号経路
DSP
1/2
VNP2 (IC105 D-VIDEO P.C.B.)
Test tone / テストトーン
TEST 20Hz,1kHz,20kHz
TEST2
XL103
45.1584MMz
XL101
24.576MMz
NPGA (IC114 D-VIDEO P.C.B.)
USB
The tone generator
信号発生回路
U2.USB
VNP2TEST1k
U2.USB
VNP2TEST20Hz
U2.USB
VNP2TEST20k
U2.USB
VNP2TEST2
