Yamaha RX-V3900 Service Manual

66
RX-V3900/DSP-AX3900
RX-V3900/
DSP-AX3900
MUTE CHECK 1
MUTE signal “VMT” (92 pin) is output from the main
microprocessor (FUNCTION P.C.B. IC402).
MUTECHECK1
メインマイコン（FUNCTIONP.C.B.IC402）から MUTE 信
号 “VMT”（92pin）を出力します。
MUTE CHECK 2
MUTE signals “MON_N_VMT” (AE4) and “Z2_N_VMT”
(AD4) are output from the NPGA (D-VIDEO P.C.B. IC114)
and MUTE signals “/MTVR1 (18 pin)” and “/MTVR2 (17
pin)” from IC222 of the A-VIDEO P.C.B..
MUTECHECK2
NPGA（D-VIDEOP.C.B.IC114）から MUTE 信号 “MONN
VMT”（AE4）、“Z2NVMT”（AD4）、IC222（A-VIDEOP.C.B.）
から MUTE 信号 “/MTVR1”（18pin）、“/MTVR2”（17pin）
を出力します。

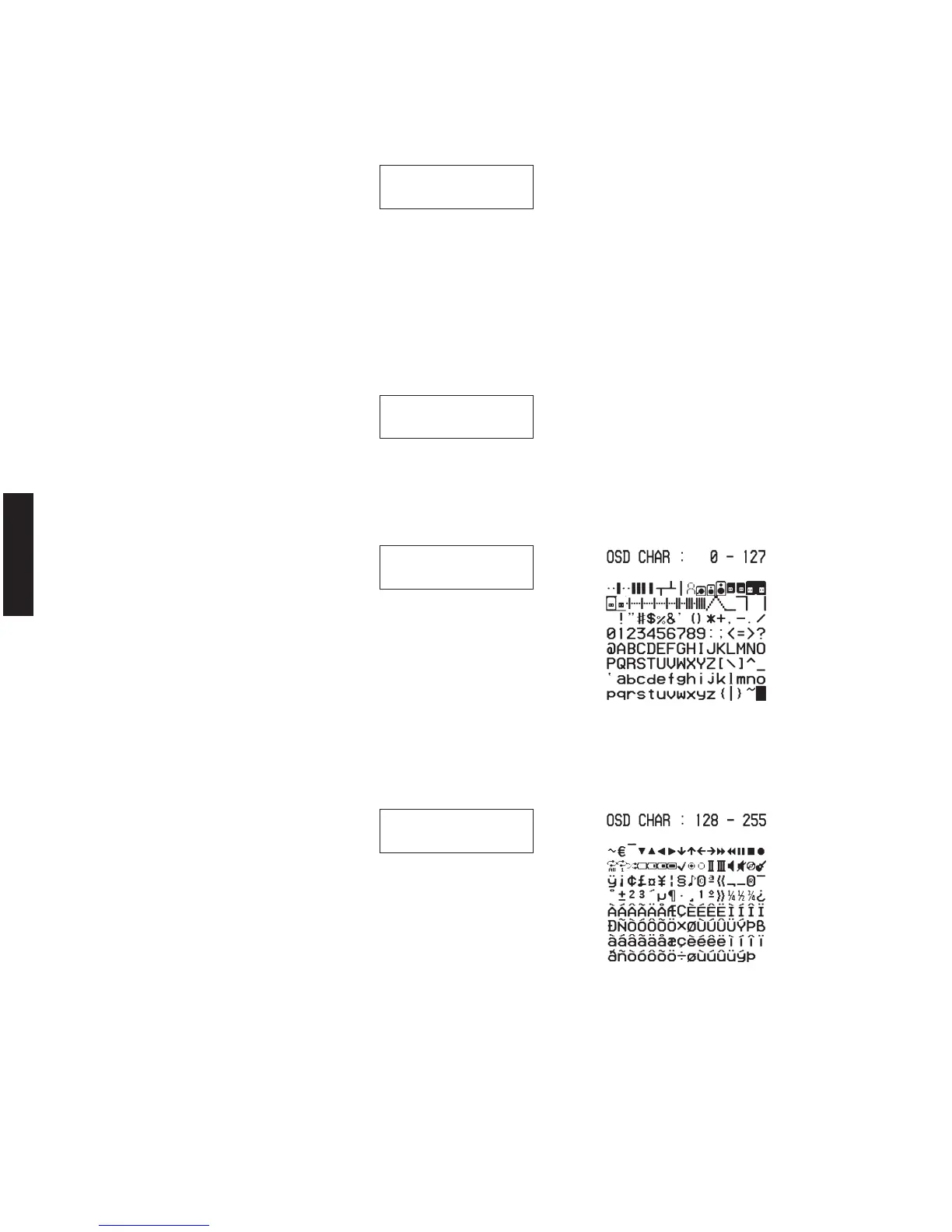

OSD character pattern (0-127)
OSDcharacterpattern(0-127)
OSD character pattern (128-255)
OSDcharacterpattern(128-255)
V1.AVIDEO
MUTECHECK1
V1.AVIDEO
MUTECHECK2
V1.AVIDEO
OSD1
V1.AVIDEO
OSD2
