Yamaha RX-V3900 Service Manual

ABCDEFGH I J
1
2
3
4
5
6
7
212
RX-V3900/DSP-AX3900
* 3-1 WQ138600 P.C.B. ASS'Y MAIN J ＰＣＢ ＭＡＩＮ
* 3-1 WQ138700 P.C.B. ASS'Y MAIN UCRTA ＰＣＢ ＭＡＩＮ
* 3-1 WQ138800 P.C.B. ASS'Y MAIN KBGEL ＰＣＢ ＭＡＩＮ
3-17 WG432400 SUPPORT TR-6 サポートＴＲ－６ 03
* 3-22 WP952300 RADIATION SHEET TC-20EG シート 放熱
3-25 VQ368600 PUSH RIVET P3555-B プッシュリベット 01
3-32 WM220800
HEXAGONAL HEAD B-TIGHT SCREW 3x15 SP MFZN2W3 ６角Ｂタイトネジ 01
3-33 WF002600 PW HEAD B-TIGHT SCREW 3x8 MFZN2W3 ＰＷヘッドＢタイトネジ 01
3-34 WE774100
BIND HEAD BONDING B-T. SCREW 3x8 MFZN2B3 ボンディングＢタイトネジ 01
3-35 WE774300 BIND HEAD B-TIGHT SCREW 3x8 MFZN2W3 バインドＢタイトネジ 01
3-107 WC879400 DAMPER 360x10 t=1 ダンパー
* 4 WQ134500 P.C.B. ASS'Y POWER J ＰＣＢ ＰＯＷＥＲ
* 4 WQ134600 P.C.B. ASS'Y POWER U ＰＣＢ ＰＯＷＥＲ
* 4 WQ134700 P.C.B. ASS'Y POWER C ＰＣＢ ＰＯＷＥＲ
* 4 WQ134800 P.C.B. ASS'Y POWER R ＰＣＢ ＰＯＷＥＲ
* 4 WQ134900 P.C.B. ASS'Y POWER T ＰＣＢ ＰＯＷＥＲ
* 4 WQ135000 P.C.B. ASS'Y POWER K ＰＣＢ ＰＯＷＥＲ
* 4 WQ135100 P.C.B. ASS'Y POWER A ＰＣＢ ＰＯＷＥＲ
* 4 WQ135200 P.C.B. ASS'Y POWER B ＰＣＢ ＰＯＷＥＲ
* 4 WQ135300 P.C.B. ASS'Y POWER GE ＰＣＢ ＰＯＷＥＲ
* 4 WQ135400 P.C.B. ASS'Y POWER L ＰＣＢ ＰＯＷＥＲ
* 10 WQ140900 P.C.B. ASS'Y DCCNVT ＰＣＢ ＤＣＣＮＶＴ
3-32
3-1 (1)
3-1 (2)
3-1 (4)
3-1 (3)
3-25
3-25
3-34
3-35
3-34
3-33
3-33
3-33
3-17
3-17
3-33
3-33
3-33
3-107
3-22
(3)4
(1)10
(5)4
(6)4
(1)4
✻ New Parts
＊新規部品
✻ New Parts
＊新規部品
Ref No. Part No. Description Remarks Markets
部 品 名 ランク

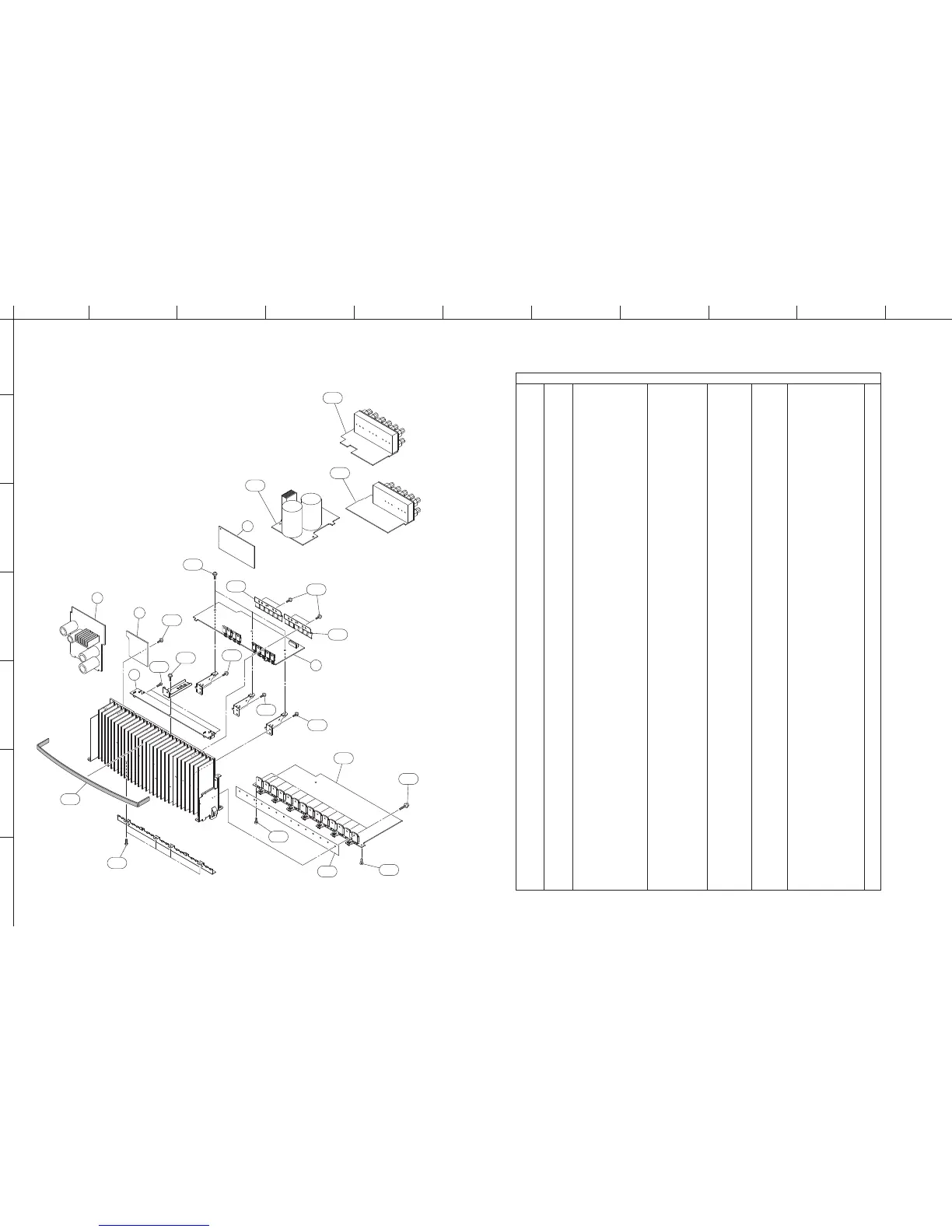

• AMP UNIT
