11
7217395.01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE
15. ALLACCIAMENTO ELETTRICO
AVVERTENZA: In caso l’apparecchio sia collegato direttamente ad un impianto a pavimento deve essere previsto, a cura
dell’installatore, un termostato di protezione per la salvaguardia di quest’ultimo contro le sovratemperature.

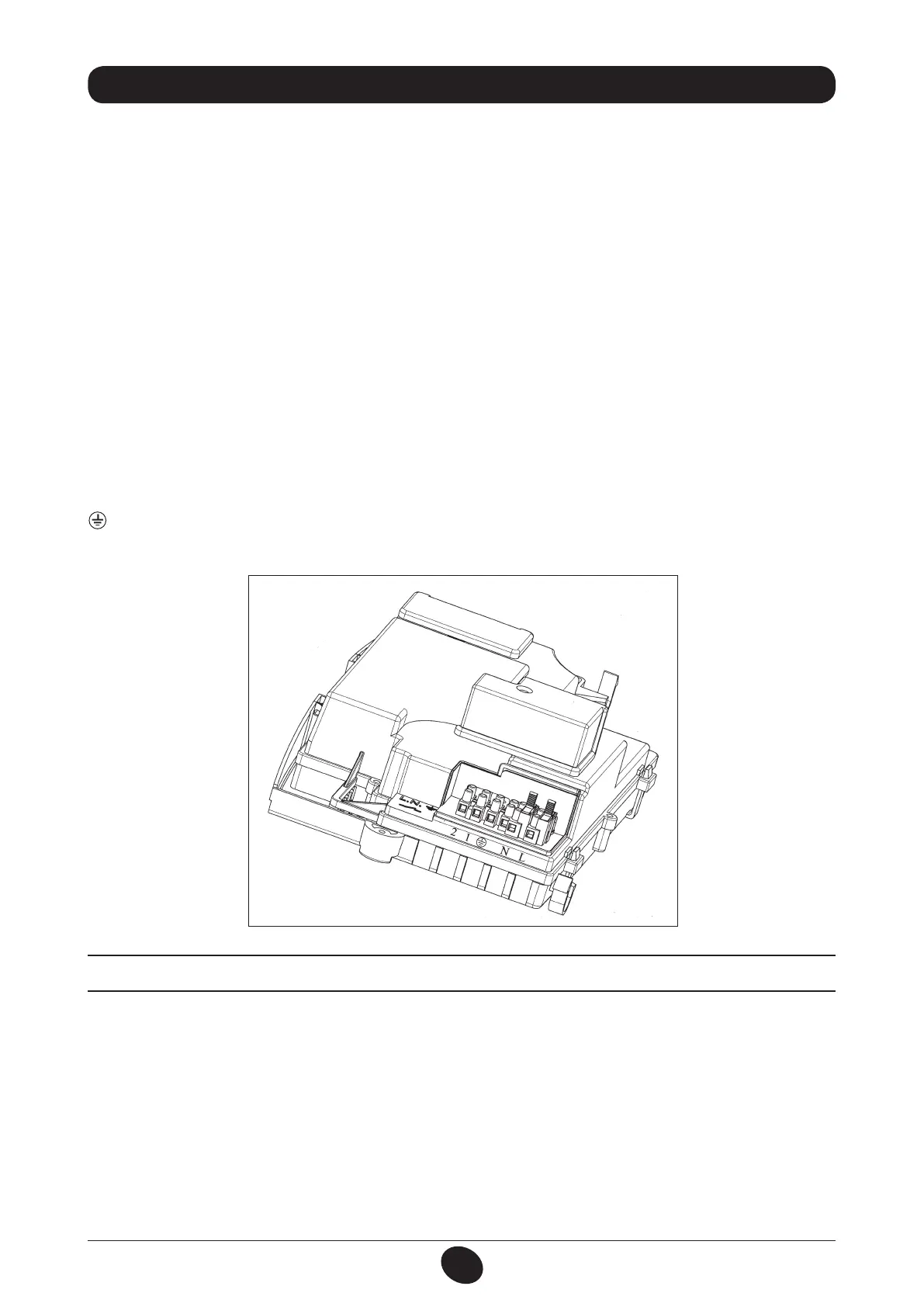

Figura 7
CG_1770 / 0904_0707
La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente colle ga to ad un efcace
impianto di messa a terra, e se guito come previsto dalle vigenti Norme di sicu rezza sugli impianti (D.M. 22 gennaio 2008
n° 37).
La caldaia va collegata elettricamente ad una rete di alimentazione 230 V monofase + terra mediante il cavo a tre li in
dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento dev’essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3 mm.
In casi di sostituzione del cavo di alimentazione dev’essere utilizzato un cavo armonizzato “HAR H05 VV-F” 3x0,75 mm
2
con diametro massimo di 8 mm.
…Accesso alla morsettiera di alimentazione
• togliere tensione alla caldaia mediante l’interruttore bipolare;
• svitare le due viti di ssaggio del pannello comandi alla caldaia;
• ruotare il pannello comandi;
• togliere il coperchio ed ac cedere alla zona collegamenti elettrici (gura 7).
I fusibili, del tipo rapido da 2A, sono incorporati nel la morsettiera di alimentazione (estrarre il por ta fu sibile colore nero per
il controllo e/o la sostituzione).
IMPORTANTE: rispettare la polarità in alimentazione L (LINEA) - N (NEUTRO).
(L) = Linea (marrone)
(N) = Neutro (celeste)
= Terra (giallo-verde)
(1) (2) = Contatto per termostato ambiente
