6
7217395.01 - it
ISTRUZIONI DESTINATE ALL’UTENTE
4. REGOLAZIONE DELLA TEMPERATURA DELL’ACQUA DI RISCALDAMENTO E SANITARIA
La regolazione della temperatura di mandata in riscaldamento ( ) e dell’acqua calda in sanitario ( ), viene effettuata
agendo sui rispettivi tasti +/- (gura 1).
L’accensione del bruciatore è visualizzata sul display del pannello comandi con il simbolo ( ).
RISCALDAMENTO
L’impianto deve essere dotato di termostato ambiente (DPR 26 Agosto1993 n° 412 articolo 7 comma 6) per il controllo
della temperatura nei locali.
Durante il funzionamento della caldaia in riscaldamento, sul display di gura 1 è visualizzato il simbolo ( ) lampeggiante
e la temperatura (°C) di mandata riscaldamento.
SANITARIO
Durante il funzionamento della caldaia in sanitario, sul display di gura 1 è visualizzato il simbolo ( ) lampeggiante e la
temperatura (°C) dell’acqua sanitaria.
Si possono impostare due diversi valori di temperatura dell’acqua sanitaria ECO e COMFORT, agendo sul tasto P.
Per modicare le temperature agire nel modo seguente:
ECO
Premere il tasto P, il display visualizza la scritta “eco”, impostare il valore di temperatura desiderato agendo sui tasti
+/- .
COMFORT
Premere il tasto P, il display visualizza solo il valore di temperatura da impostare, regolare il valore di temperatura desi-
derato agendo sui tasti +/- .
NOTA: in caso di collegamento di un bollitore, durante il funzionamento della caldaia in sanitario, sul display è visualizzato
il simbolo ( ) e la temperatura (°C) di mandata bollitore.

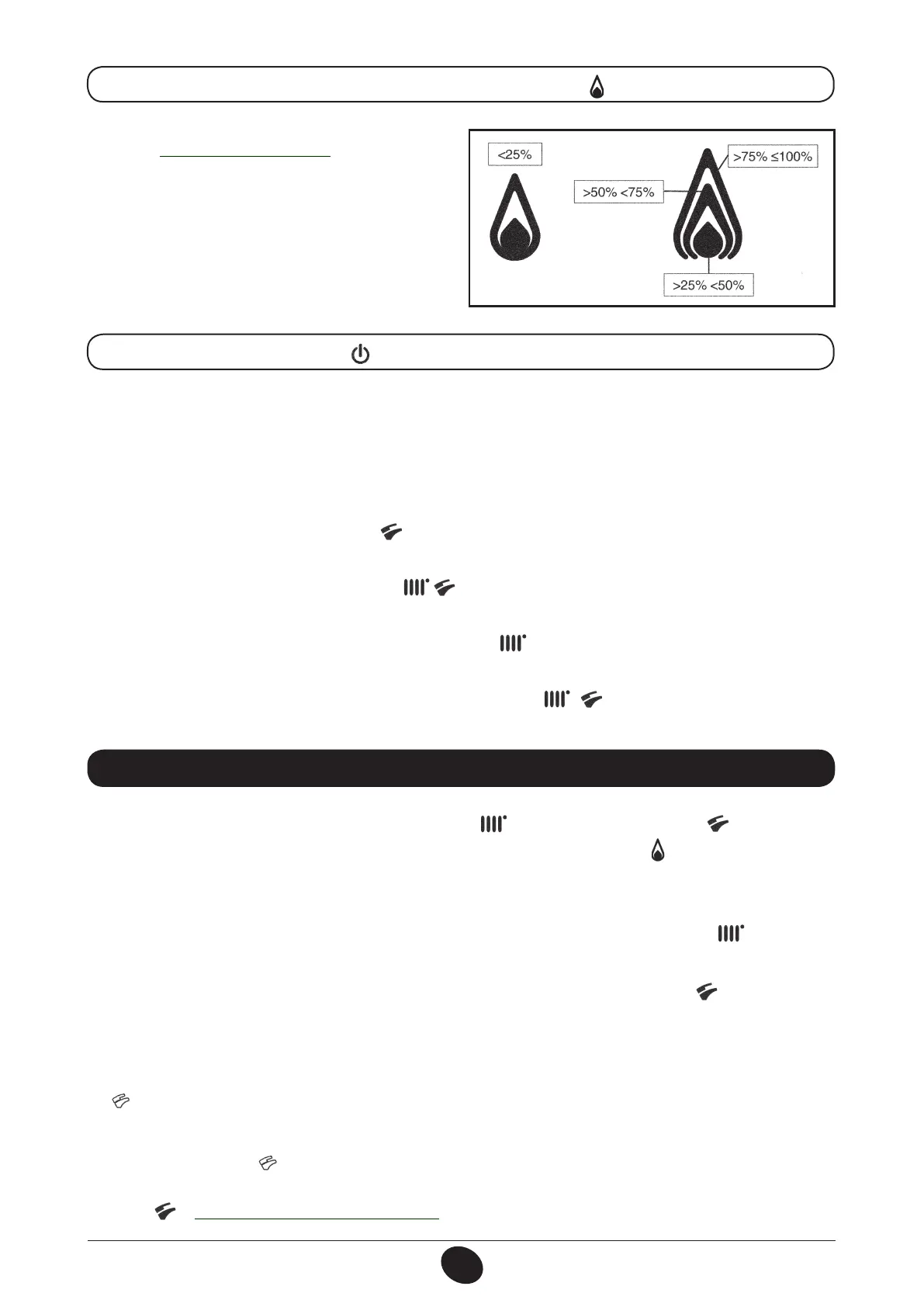

3.1 SIGNIFICATO DEL SIMBOLO
Durante il funzionamento della caldaia possono essere
visualizzati 4 differenti livelli di potenza relativi al grado di
modulazione della caldaia, come illustrato nella gura 2:
0603_1301
Figura 2
Premendo questo tasto si possono impostare i seguenti modi di funzionamento della caldaia:
• ESTATE
• INVERNO
• SOLO RISCALDAMENTO
• SPENTO
In ESTATE sul display è visualizzato il simbolo . La caldaia soddisfa solo le richieste di calore in sanitario, il riscalda-
mento NON è abilitato (funzione di antigelo ambiente attiva).
In INVERNO sul display sono visualizzati i simboli . La caldaia soddisfa sia le richieste di calore in sanitario che
quelle in riscaldamento (funzione di antigelo ambiente attiva).
In SOLO RISCALDAMENTO sul display è visualizzato il simbolo . La caldaia soddisfa solo le richieste di calore in
riscaldamento (funzione di antigelo ambiente attiva).
Selezionando SPENTO il display non visualizza nessuno dei due simboli ( ) ( ). In questa modalità è abilitata solo la
funzione antigelo ambiente, ogni altra richiesta di calore in sanitario o in riscaldamento non è soddisfatta.
3.2 DESCRIZIONE TASTO (Estate - Inverno - Solo riscaldamento - Spento)
