21
7217395.01 - it
ISTRUZIONI DESTINATE ALL’INSTALLATORE

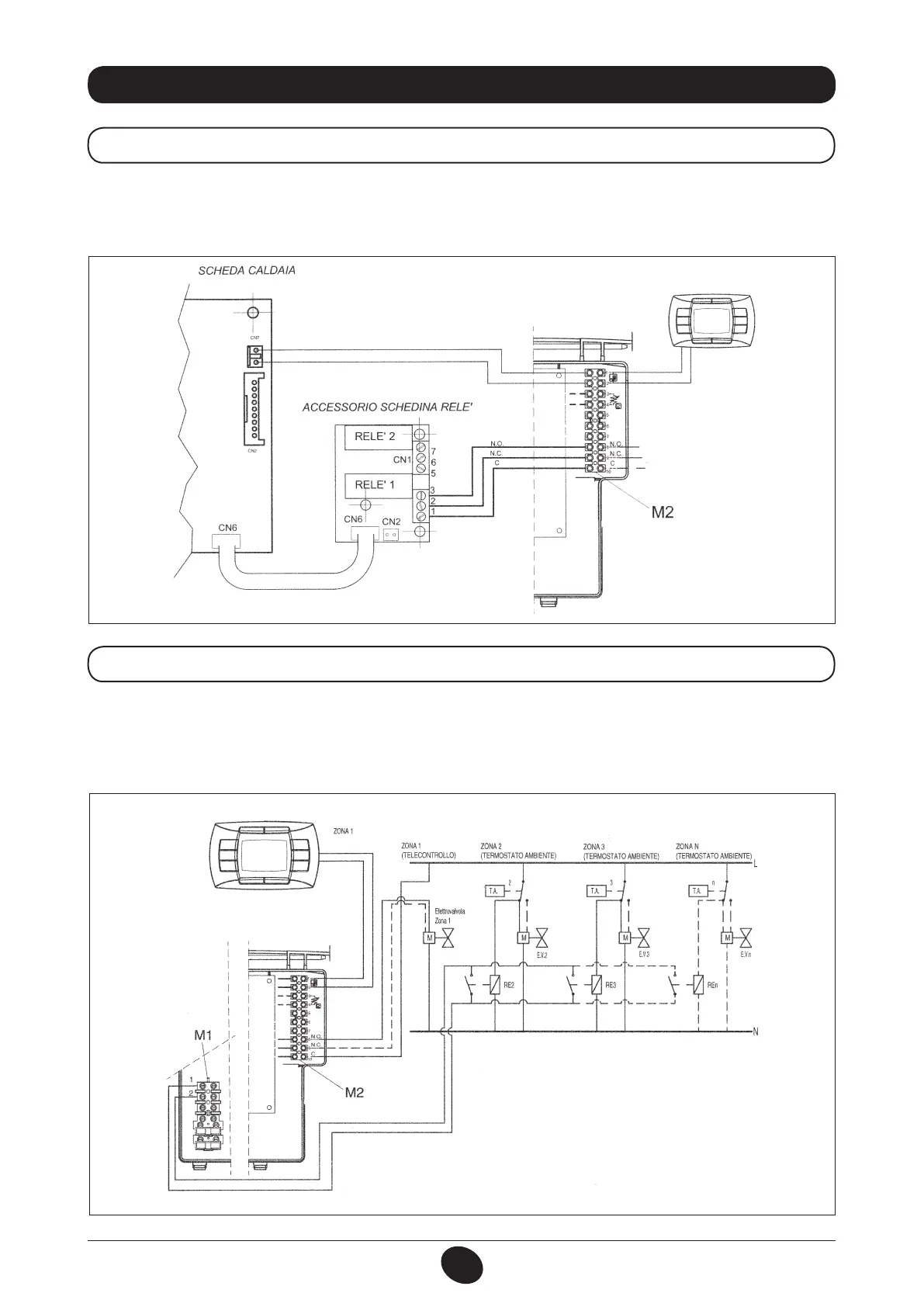

La scheda relè non è compresa nella dotazione della caldaia perché fornita come accessorio. Collegare i
morsetti 1-2-3 (comune - normalmente chiuso - normalmente aperto) del connettore Cn1 della schedina relè,
ai rispettivi morsetti 10-9-8 della morsettiera M2 di caldaia (gura 13).
26. COLLEGAMENTO ELETTRICO AD UN IMPIANTO A ZONE
26.1 COLLEGAMENTO DELLA SCHEDA RELÈ
Il contatto relativo alla richiesta di funzionamento delle zone non controllate dal telecontrollo deve essere
collegato in parallelo e connesso ai morsetti 1-2 “TA” della morsettiera M1.
Il ponticello presente deve essere rimosso.
La zona controllata dal telecontrollo è gestita dall’elettrovalvola della zona 1, come illustrato in gura 14.
26.2 COLLEGAMENTO DELLE ZONE
Figura 13
0610_0401 / CG_1840
Figura 14
0709_2401 / CG_1825
