7217395.01 - cs (CZ)POKYNY PRO INSTALATÉRY
Deska relé není dodávána standardně v balení kotle, je dodávána zvlášť jako příslušenství na objednávku.
Propojte svorky 1-2-3 (společný-standardně zavřený-standardně otevřený) konektoru Cn1 desky relé s příslušnými svorkami
10-9-8 svorkovnice M2 (obrázek 13).
26. ELEKTRICKÉ PŘIPOJENÍ K ZÓNOVÉMU SYSTÉMU
26.1 PŘIPOJENÍ DESKY RELÉ
Kontakt, odpovídající požadavku provozu zón, které nejsou kontrolovány dálkovým ovládáním, musí být paralelní a
připojený na svorky 1-2 „TA“ svorkovnice M1.
Je nutné odstranit můstek.
Zóna, která je kontrolována dálkovým ovládáním, je řízena elektrickým ventilem zóny 1 dle zobrazení 14.
26.2 PŘIPOJENÍ ZÓN

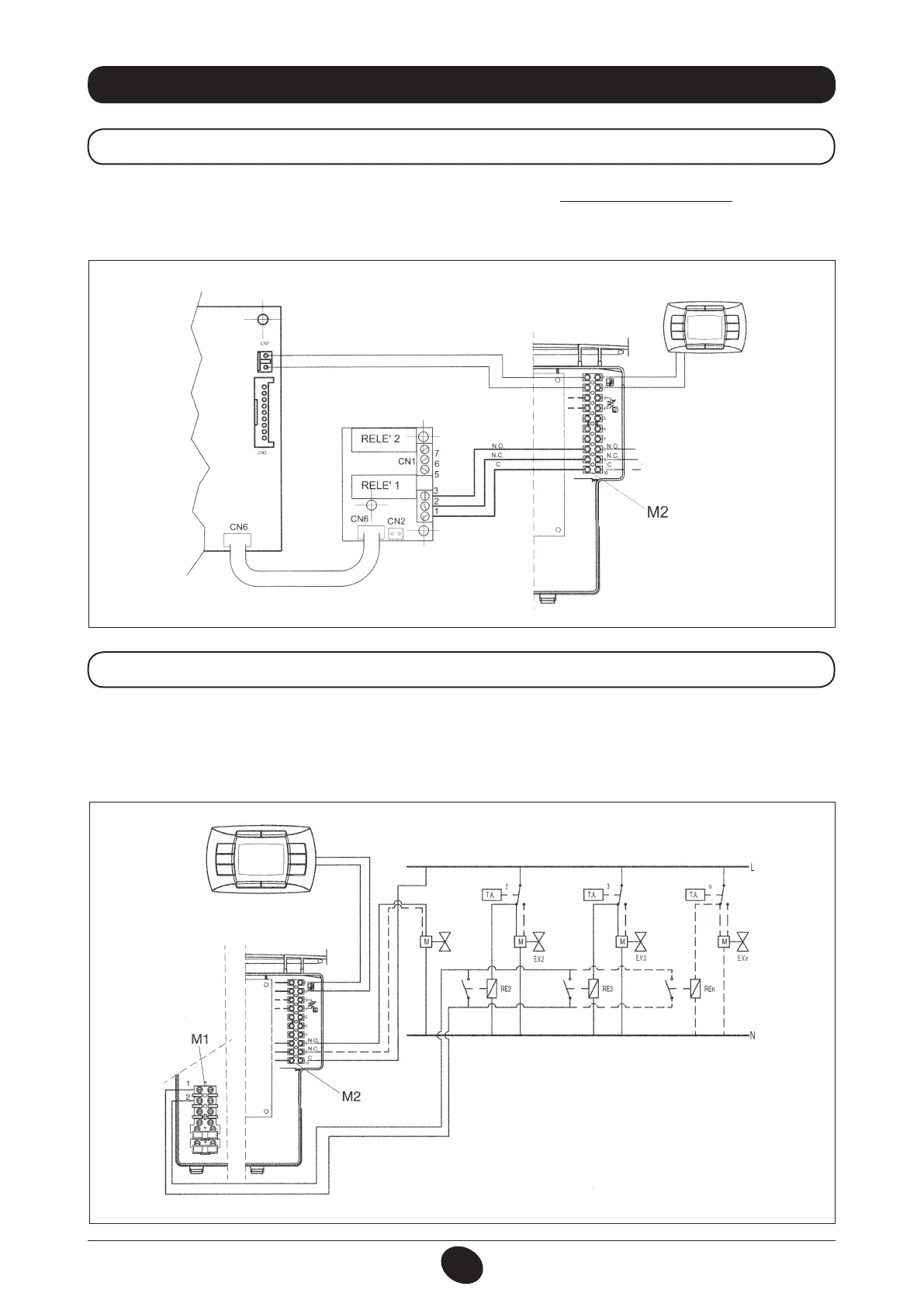

Obrázek 13
DÁLKOVÉ OVLÀDÁNI
0707_1203 / CG_1840
DESKA KOTLE
DESKA RELÉ
Obrázek 14
DÁLKOVÉ OVLÀDÁNI
ZÒNA 1
ZÒNA 1
(DÀLK. OVL)
ZÒNA 2
(PROST. TERMOSTAT)
ZÒNA 3
(PROST. TERMOSTAT)
ZÒNA N
(PROST. TERMOSTAT)
Elektr.ventil
Zòna
1
0709_2403 / CG_1825
