64
7217395.01 - huUTASÍTÁSOK A SZERELŐ RÉSZÉRE
16. SZOBAI TERMOSZTÁT FELSZERELÉSE
Ha a szobai termosztátot a kazán végállás blokkjához kívánja csatlakoztatni, az alábbiak szerint járjon el:
• keresse meg az áramellátó végállás blokkot (7. ábra);
• csatlakoztassa a szobai termosztátot az (1) - (2) végállás kapcsolóhoz, majd vegye le a zárókábelt.
A kazánnak földgázzal történő üzemeltetéséhez a beállításokat Képesített Szervizmérnök végezheti.
A nyomásszabályozó hitelesítési eljárása változhat a felszerelt gázszelep típusától függően (HONEY WELL vagy SIT; lásd a 8. ábrát).
Végezze el az alábbi műveleteket az adott sorrendben:
A) Cserélje ki az égő fúvókákat;
B) Változtassa meg a modulátor feszültséget;
C) Állítson be új maximum minimum értékeket a nyomásszabályozó eszközön.
A) A fő égő fúvókáinak kicserélése
• Óvatosan húzza ki a fő égőt a fészkéből;
• Cserélje ki a fő égő fúvókáit, és ellenőrizze, hogy jól meghúzta-e azokat a szivárgás elkerülésére. A fúvókák átmérőit az 1. táblázat
tartalmazza.
B) A modulátorfeszültség megváltoztatása
• Állítsa be a F02 paramétert a használt gáznak megfelelően, a 19. fejezetben leírtak szerint.
C) A nyomásszabályozó eszköz beállítása
• Csatlakoztassa egy dierenciális (lehetőleg vízzel működő) nyomásmérő pozitív mérőpontját a gázszelep nyomásmérő pontjához (Pb)
(8. ábra).
C1) A névleges hőteljesítmény beszabályozása
• Nyissa ki a gázcsapot;
• Nyomja meg a gombot (1. ábra), és állítsa a kazánt téli üzemmódra (lásd a 3.2 fejezetben);
• Nyissa ki a melegvízcsapot, hogy elérjen minimum 10 l/perc áramlási sebességet, vagy győződjön meg arról, hogy a maximum fűtési
követelmények vannak-e beállítva;
• Vegye le a modulátor burkolatát;
• Szabályozza be a cső sárgaréz csavarját (a), 8 ábra, hogy az 1. táblázatban látható nyomásértékeket nyerje;
• Ellenőrizze, hogy helyes-e a kazántáplálás dinamikus nyomása a bevezető gázszelep mérőpontjánál mérve (Pa) (8. ábra) (30 mbar
G31 PB gázhoz és 25 mbar G20-G25 földgázhoz);

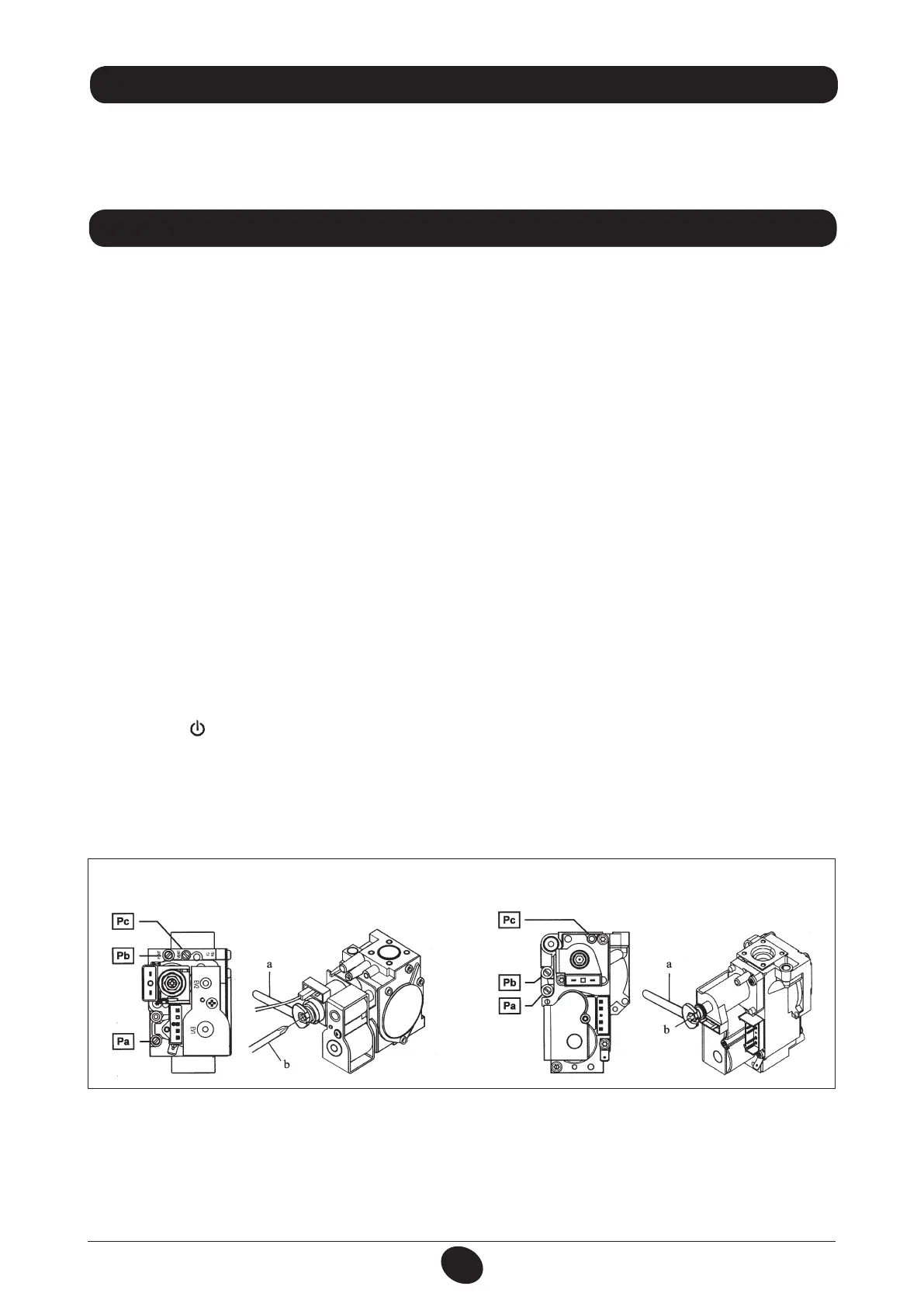

17. GÁZVÁLTÁSI MÓDOZATOK
SIT szelep
modell: SIGMA 845
Honeywell szelep
modell: VK 4105 M
8 ábra
0904_0701
