73
7217395.01 - huUTASÍTÁSOK A SZERELŐ RÉSZÉRE
26. ELEKTROMOS CSATLAKOZTATÁS ZÓNÁS BERENDEZÉSHEZ
A relés kártya nem képezi a kazánnal együtt adott készlet részét, mivel tartozékként kapható. Csatlakoztassa a relés kártya Cn1 csatlakozójá-
nak 1-2-3 kapcsait (közös - normál esetben zárt - normál esetben nyitott) a kazán M2 kapocslécének megfelelő 10-9-8-as kapcsaihoz
(13. ábra).

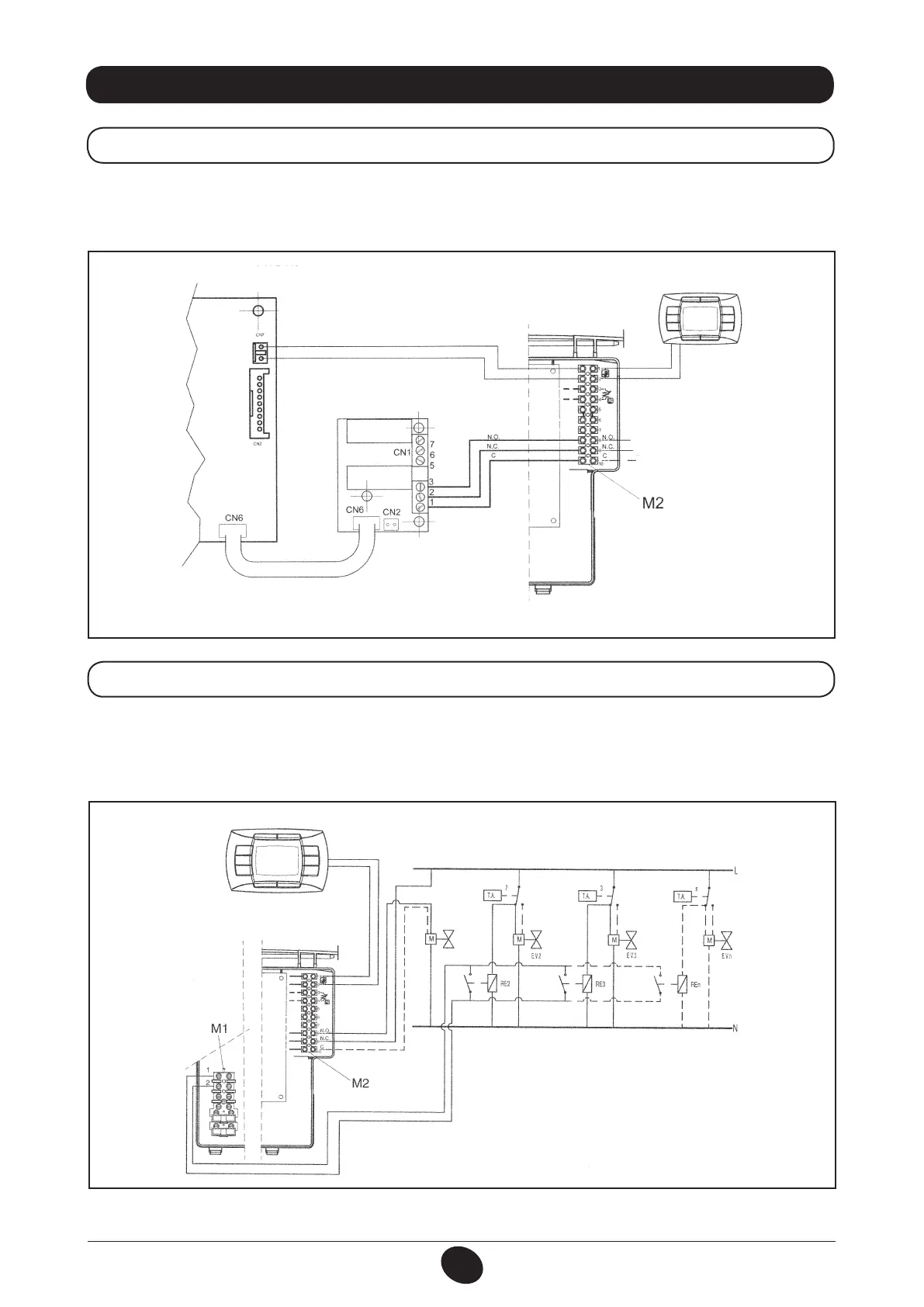

26.1 A RELÉS KÁRTYA CSATLAKOZTATÁSA
KAZÁN KÁRGYA
RELÉS KÁRTYA TARTOZÉK
RELÉS 2
RELÉS 1
CG_1840 / 0901_1901
13. abra
A távvezérlő által nem szabályozott zónák működési igényeire vonatkozó érintkezőt párhuzamosan kell csatlakoztatni és az M1 kapocsléc
1-2 “TA” kapcsaihoz kapcsolni.
A meglévő áthidalást el kell távolítani.
A távvezérlő által szabályozott zónát az 1. zóna elektromágneses szelepe vezérli, a 14. ábrán illusztráltaknak megfelelően.
26.2 A ZÓNÁK CSATLAKOZTATÁSA
ZONA 1
ZONA 1
TÁVVEZÉRLÉS
0901_1902
14. abra
1. ZÓNA ELEKT
ROMÁGNESES
SZELEP
ZONA 2
SZOBAI TERMOSZTÁT
ZONA 3
SZOBAI TERMOSZTÁT
ZONA N
SZOBAI TERMOSZTÁT
