ISTRUZIONI DESTINATE ALL’INSTALLATORE
La caldaia può essere trasformata per l’uso a gas metano (G20) o a gas liquido (G31) a cura del Servizio di Assistenza
Tecnica autorizzato.
Le modalità di taratura del regolatore di pressione sono leggermente differenti a seconda del tipo di valvola del gas utiliz-
zata (HONEYWELL o SIT vedi gura 8).
Le operazioni da eseguire in sequenza sono le seguenti:
A) Sostituzione degli ugelli
• slare con cura il bruciatore principale dalla sua sede;
• sostituire gli ugelli del bru ciatore principale aven do cura di bloccarli a fondo onde evitare fughe di gas. Il diametro degli
ugelli è riportato nella tabella 1.
B) Cambio tensione al modulatore
• settare il parametro F02 in base al tipo di gas, come descritto nel capitolo 19.
C) Taratura del regolatore di pressione (Figura 8)
• collegare la presa di pressione positiva di un manometro differenziale, possibilmente ad acqua, alla presa di pressione
(Pb) della valvola del gas.
C1) Regolazione alla potenza nominale:
• aprire il rubinetto gas;
• premere il tasto (Figura 1) e predisporre la caldaia in posizione inverno (paragrafo 3.2);
• aprire il rubinetto di prelievo dell’acqua sanitaria ad una portata di almeno 10 litri al minuto o comunque assicurarsi che
ci sia massima richiesta di calore;
• vericare che la pressione dinamica di alimentazione della caldaia, misurata alla presa di pressione (Pa) del la valvola
del gas sia quella corretta (37 mbar per il gas pro pano o 20 mbar per il gas metano).
• togliere il coperchio del modulatore;
• regolare la vite in ottone (a) no ad ottenere i valori di pressione indicati nella Ta bella 1;
17. MODALITÀ DI CAMBIO GAS
16. COLLEGAMENTO DEL TERMOSTATO AMBIENTE
(Vedere DPR 26 Agosto 1993 n° 412)
• accedere alla morsettiera di alimentazione (gura 7);
• togliere il ponticello presente sui morsetti (1) e (2);
• introdurre il cavo a due li attraverso il passacavo e collegarlo a questi due morsetti.

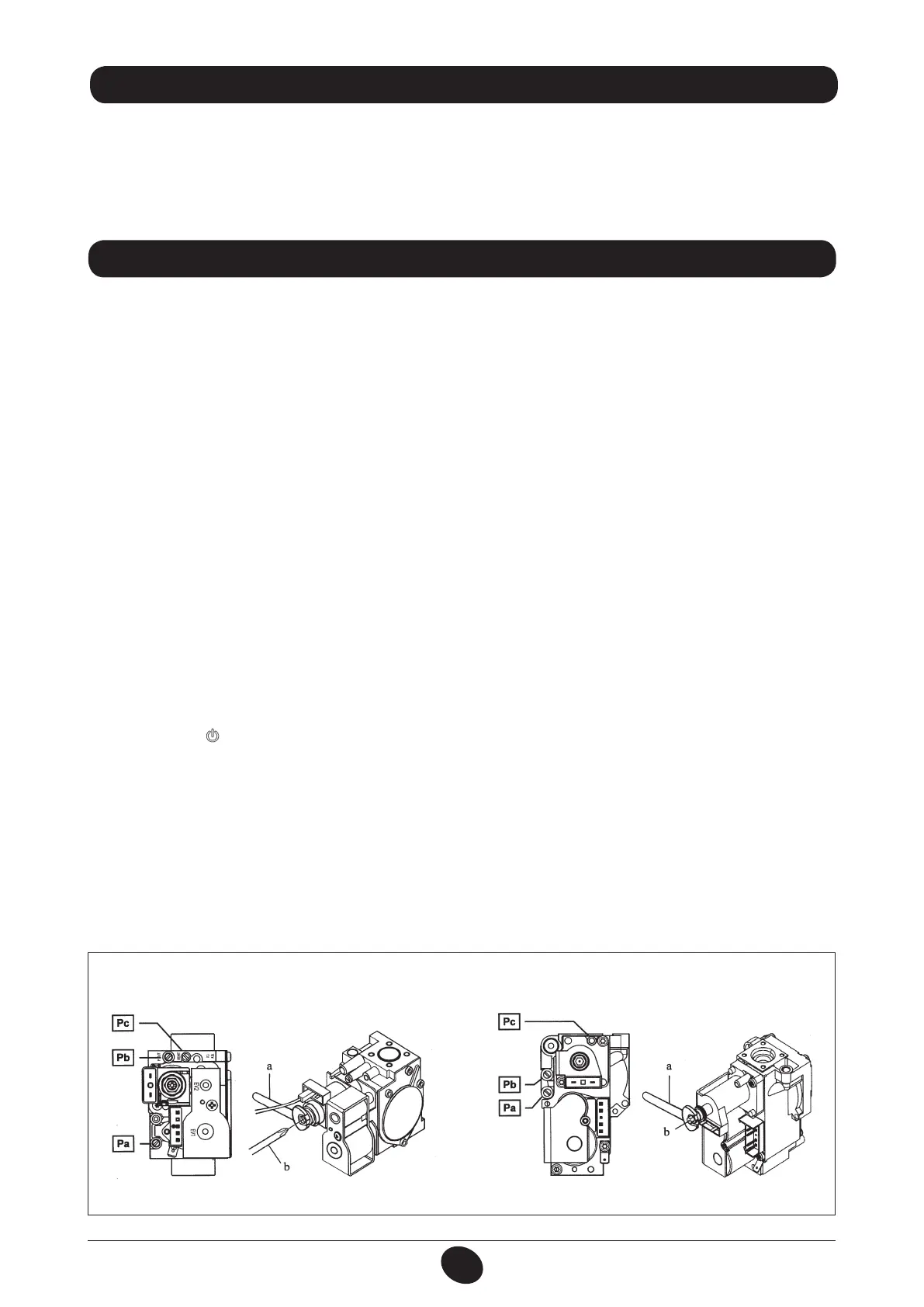

Figura 8
valvola SIT mod. SIGMA 845 valvola Honeywell mod. VK 4105 M
