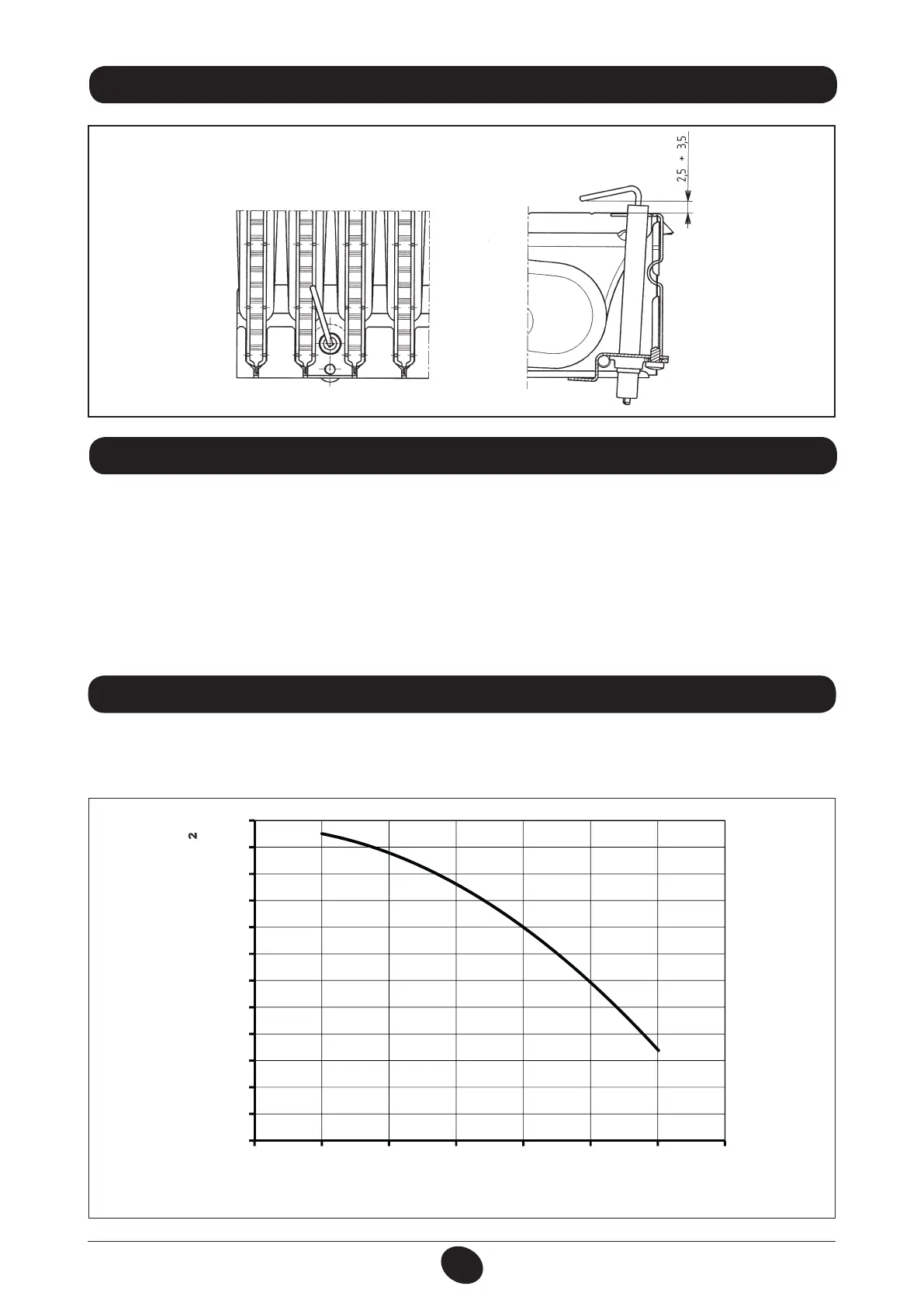

7217395.01 - huUTASÍTÁSOK A SZERELŐ RÉSZÉRE
21. A GYÚJTÓ ÉS LÁNGÉRZÉKELŐ ELEKTRÓDA ELHELYEZÉSE
10. ábra
9912070100
Az égési hatásfok és az égéstermékek higienikusságának működés közbeni méréséhez egy nyílást kell kialakítani a füstelvezető csövön,
mely a kazántól a cső belső átmérőjének kétszeres távolságára helyezkedik el.
Ezen a lyukon keresztül az alábbi paraméterek mérésére van lehetőség:
• égéstermékek hőmérséklete;
• oxigén (O
2
) vagy széndioxid (CO
2
) koncentráció;
• szénmonoxid (CO) koncentráció
Az égési levegő hőmérsékletét ahhoz a ponthoz közel kell mérni, ahol a levegő belép a kazánba.
A lyukat, amelyet annak a személynek kell készíteni, aki a rendszer üzemeltetéséért felelős az üzembe helyezéskor, le kell tömíteni oly
módon, ami biztosítja az égéstermékelvezető cső légzárását a normál üzemelés alatt.
22. AZ ÉGÉSI PARAMÉTEREK ELLENŐRZÉSE
Ez egy nagy sztatikus nyomásmagasságú szivattyú, ami alkalmas akár egy- vagy kétcsöves fűtési rendszerekben való felszerelésre. A
szivattyúba beépített légtelenítő szelep lehetővé teszi a fűtési rendszer gyors légtelenítését.
23. KIMENŐ / SZIVATTYÚ EMELÉSI MAGASSÁGÁNAK TELJESÍTMÉNYE
1. diagram
1411_1203.eps
0
0,5
1
1,5
2
2,5
3
3,5
4
4,5
5
5,5
0200 400600 80010001200
1400
SZIVATTYÚ NYOMÓMAGASSÁGA ₂O]
VÍZÁRAMLÁSI SEBESSÉG [l/h]
[mH
